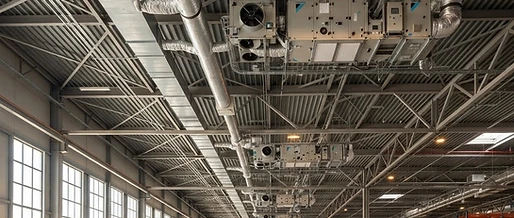

Daikin Hallenheizung mit R32 Rooftops und Frischluft

Die thermische Bewirtschaftung von großvolumigen Gewerbe-, Umschlag- und Produktionshallen steht vor vielschichtigen technischen Herausforderungen: Neben enormen Raumhöhen, variablen Öffnungszyklen von Toren und signifikanten Transmissionswärmeverlusten fordern die Vorgaben des Gebäudeenergiegesetzes (GEG) und die novellierte europäische F-Gase-Verordnung eine konsequente Dekarbonisierung des Anlagenbestands. Konventionelle Warmlufterzeuger auf Basis fossiler Brennstoffe verlieren durch steigende Betriebskosten und regulatorische Grenzwerte rapide an Relevanz. Daikin adressiert diese Transformation durch modulare Großraum-Lüftungs- und Heizsysteme, die auf invertergeführten Wärmepumpenkreisläufen, dem Kältemittel Difluormethan (R32) und dezentralen Lüftungsbausteinen mit integrierter Wärmerückgewinnung basieren.

Thermodynamische Grundlagen der Hallenbeheizung mit Direktverdampfung

Im Vergleich zu wassergeführten Wärmeverteilungsnetzen, bei denen doppelte Wärmeübergangsverluste (Kältemittel-Wasser und Wasser-Luft) sowie hydraulische Pumpenleistungen die Systemeffizienz belasten, nutzt die Beheizung über reversible Kompressionswärmepumpen mit Direktverdampfung (DX) den direkten sensiblen und latenten Wärmeübergang an den Raumluftstrom. Der Kältekreisprozess folgt dem klassischen Carnot-Prinzip: Kältemittel wird auf niedrigem Temperaturniveau über die Außenluft verdampft, vom Verdichter isentrop komprimiert und im nachgeschalteten internen Wärmetauscher unter Wärmeabgabe an die Hallenzuluft verflüssigt.

Die saisonale Heizeffizienz wird maßgeblich durch das Druckverhältnis $\Pi = p_c / p_0$ bestimmt, wobei $p_c$ den Verflüssigungsdruck und $p_0$ den Verdampfungsdruck darstellt. Durch die physikalischen Stoffwerte von R32 – insbesondere die im Vergleich zu R410A signifikant höhere volumetrische Kälteleistung (ca. 4.340 kJ/m³ gegenüber 3.920 kJ/m³) und geringere Viskosität – minimieren sich die inneren Druckverluste im Lamellen-Rohr-Wärmetauscher. Gleichzeitig sinkt die erforderliche Kältemittelfüllmenge bei identischer Heizleistung um rund 30 Prozent, was in Kombination mit dem niedrigeren Treibhauspotenzial (GWP 675 vs. 2.088) die CO2-Äquivalente von Hallenanlagen drastisch senkt.

Luftschichtung und thermischer Auftrieb: Das Delta-T-Problem

In Hallen mit Deckenhöhen zwischen sechs und fünfzehn Metern tritt physikalisch bedingt eine ausgeprägte thermische Schichtung (Staudruck und Auftrieb warmer Luftschichten) auf. Ein ungesteuerter Warmlufteintrag führt schnell zu Temperaturgradienten von bis zu 1,5 Kelvin pro Höhenmeter. Befindet sich der Arbeitsbereich im Aufenthaltsbereich bis zwei Meter Höhe, sammeln sich ungenutzte Wärmemengen unter dem Hallendach, was die Transmissionsverluste über die Dachhaut exponentiell ansteigen lässt.

Daikin löst diesen Zielkonflikt in Großraumanlagen durch stufenlos modulierende Inverter-Rooftop-Wärmepumpen (Leistungsbereich 25 bis 190 kW) und dezentrale Lüftungsmodule. Die Ausblasgeometrie, gekoppelt mit kontinuierlicher Volumenstromanpassung über EC-Ventilatoren, gewährleistet eine gerichtete Durchdringung der thermischen Grenzschichten, ohne Zugerscheinungen im Arbeitsbereich hervorzurufen. Bei Unterschreitung kritischer Mischluftgrenzen greift eine automatische Anpassung der Kältemitteltemperatur (Variable Refrigerant Temperature), um Überhitzungsspitzen an den Auslässen zu glätten.

Dezentrale Frischluftintegration via VKM-JM an VRV- und Großsystemen

Ein wesentlicher Meilenstein zur Erfüllung von DIN EN 16798-1 (Raumluftqualität) und VDI 3803 in Hallenkomplexen mit kombinierten Meisterbüros, Werkstattbereichen und Lagerzonen ist die Integration der dezentralen VKM-JM-Lüftungseinheiten. Großflächige Industriehallen erfordern je nach Personenbelegung und Schadstoffbeladung signifikante Außenluftraten. Werden kalte Außenluftmassen unkonditioniert eingebracht, brechen Heizzonen zusammen und es droht im Deckenbereich Kondensatausfall.

Die dezentralen VKM-JM-Module vereinen Enthalpie-Wärmerückgewinnung, Vorheizung, Luftaufbereitung und Nacherwärmung in einer anschlussfertigen Einheit. Im Gegenstrom-Wärmetauscher wird der Abluft sowohl sensible Wärme als auch Feuchtigkeit entzogen und auf die Außenluft übertragen, wodurch der Taupunkt im Zuluftkanal stabil über kritischen Werten gehalten wird. Die integrierte DX-Kältemittelschlange bindet das Modul direkt in den R32-VRV-Kältekreis ein. Die Zuluft wird damit bedarfsgeführt exakt auf das Raumtemperaturniveau nacherwärmt, ohne dass separate Kessel- oder Heizkreisverteiler erforderlich sind.

| Kenngröße / Parameter | Konventioneller Gas-Dunkelstrahler | Indirekte Warmluftheizung (Gas-Brennwert) | Daikin R32-Rooftop / DX-Wärmepumpe | Daikin VRV 5 / VKM-JM Verbund | |---|---|---|---|---| | Wärmequelle | Erdgas (fossile Verbrennung) | Erdgas / Pipelinenetz | Umweltluft (Außenluft) | Umweltluft + interne Enthalpierückgewinnung | | Saisonaler Nutzungsgrad (COP / Wirkungsgrad) | ca. 85–92 % (feuerungstechnisch) | ca. 92–98 % | SCOP 3,85 bis 4,40 | SCOP > 4,60 (inkl. Enthalpierückgewinnung) | | GWP des Wärmeträgers | Entfällt (Abgas/Strahlung) | Wasser (GWP 0) | R32 (GWP 675) | R32 (GWP 675) | | Zonierungsfähigkeit | Zonenweise Ein/Aus-Schaltung | Träge über Regelventile | Modulierend über Scroll-Inverter | Vollautonome Einzelbereichs- und Zonenregelung | | Sommerlicher Kühlbetrieb | Nicht möglich | Nicht möglich | Reversibel (EER bis 3,60) | Voll reversibel mit dynamischer Lastverschiebung | | Regelungsdynamik | Mittel (Abkühl-/Aufheizzyklen) | Träge durch Trägheit des Heizwassers | Hoch (Reaktionszeit < 3 min) | Sehr hoch über elektronische Expansionsventile |

Dimensionierung und Auslegungsrechnung für ein Hallensegment

Um die Dimensionierung einer solchen DX-gestützten Hallenheizung nach DIN EN 12831-1 zu verdeutlichen, betrachten wir eine Logistikhalle mit folgenden Parametern:

• Grundfläche: $A = 2.500,\text{m}^2$, lichte Höhe $h = 8,\text{m}$, Raumvolumen $V = 20.000,\text{m}^3$
• Norm-Außentemperatur: $T_a = -10,^\circ\text{C}$, Soll-Innentemperatur: $T_i = +17,^\circ\text{C}$
• Mittlerer U-Wert der Hüllfläche: $U_{\text{mittel}} = 0,38,\text{W}/(\text{m}^2\cdot\text{K})$ bei einer Hüllfläche von $A_{\text{Hülle}} = 5.600,\text{m}^2$
• Mindest-Außenluftwechselrate: $n = 0,5,\text{h}^{-1}$ ($10.000,\text{m}^3/\text{h}$)

1. Transmissionswärmeverlust

$$\dot{Q}{T} = A{\text{Hülle}} \cdot U_{\text{mittel}} \cdot (T_i - T_a) = 5.600,\text{m}^2 \cdot 0,38,\text{W}/(\text{m}^2\cdot\text{K}) \cdot 27,\text{K} = 57.456,\text{W} \approx 57,5,\text{kW}$$

2. Lüftungswärmebedarf mit Enthalpierückgewinnung (VKM-JM-System, Wirkungsgrad $\eta_t = 0,72$)

Ohne Wärmerückgewinnung betrüge der Lüftungsverlust bei $c_p = 0,34,\text{Wh}/(\text{m}^3\cdot\text{K})$: $$\dot{Q}{V,\text{unged}} = 10.000,\text{m}^3/\text{h} \cdot 0,34,\text{Wh}/(\text{m}^3\cdot\text{K}) \cdot 27,\text{K} = 91.800,\text{W} = 91,8,\text{kW}$$ Unter Nutzung der Enthalpierückgewinnung reduziert sich die aufzubringende Temperaturdifferenz: $$\Delta T{\text{eff}} = 27,\text{K} \cdot (1 - 0,72) = 7,56,\text{K}$$ $$\dot{Q}_{V,\text{eff}} = 10.000 \cdot 0,34 \cdot 7,56 = 25.704,\text{W} \approx 25,7,\text{kW}$$

3. Gesamtheizlast und Maschinenauslegung

$$\dot{Q}{\text{Gesamt}} = \dot{Q}{T} + \dot{Q}{V,\text{eff}} + \dot{Q}{\text{Reserve (Torlüftung 15 kW)}} = 57,5,\text{kW} + 25,7,\text{kW} + 15,0,\text{kW} = 98,2,\text{kW}$$

Bei Auslegung auf zwei parallel arbeitende R32-Inverter-Rooftops mit je 55 kW Nennheizleistung bei $-10,^\circ\text{C}$ ergibt sich bei einem mittleren Teillast-COP von 3,90 eine elektrische Leistungsaufnahme von lediglich rund 25,2 kW. Die Betriebskostenersparnis gegenüber einem Gas-Brennwertgerät mit 92 % feuerungstechnischem Wirkungsgrad beläuft sich – abhängig vom Strom-zu-Gas-Preisverhältnis – im Jahresmittel auf über 38 Prozent.

Hydraulische Entkoppelung und Normkonformität nach GEG und F-Gase-Verordnung

Bei der Beheizung von Großräumen mit DX-Systemen sind die Sicherheitsanforderungen der DIN EN 378 zwingend einzuhalten. Da R32 der Sicherheitsklasse A2L (schwer entflammbar, ungiftig) zugeordnet ist, müssen bei der Leitungsführung im Gebäudeinneren Grenzkonzentrationen (Practical Limit nach EN 378: 0,061 kg/m³) beachtet werden. Daikin integriert in modernen VRV-Systemen die patentierte Shîrudo-Sicherheitsarchitektur: Werkseitig verbaute Kältemittelsensoren in Kombination mit Schnellschluss-Absperrventilen isolieren im Leckagefall den betroffenen Leitungsstrang binnen weniger Sekunden und aktivieren gezielte Absaug- bzw. Umluftprogramme.

Für Betreiber von Industriehallen bedeutet dies maximale Investitionssicherheit: Das Gesamtsystem erfüllt vollumfänglich die Effizienzanforderungen des Gebäudeenergiegesetzes (mindestens 65 Prozent erneuerbare Energien bei Neuinstallationen) und vermeidet den Einsatz ozonschädigender oder von PFAS-Restriktionen bedrohter Alt-Kältemittel.

Fazit und Planungsempfehlung für die Hallensanierung

Die Kombination aus invertergeregelten R32-Rooftops für das Hallenschiff und dezentralen VKM-JM-Frischluftmodulen für Neben- und Aufenthaltszonen setzt technische Maßstäbe im Industrie- und Gewerbebau. Die direkte Wärmeübertragung ohne Trägheiten, die integrierte Möglichkeit zur sommerlichen Hallenkühlung und die drastische Reduktion der Lüftungswärmeverluste machen die Technologie zur wirtschaftlichsten Lösung für zukunftssichere Hallenkonzepte.

Fachplaner, Handwerksbetriebe und gewerbliche Bauherren finden für die projektbezogene Auslegung, Geräteauswahl und Fördermittelberatung im Bereich moderner Wärmepumpen- und Klimatechnik qualifizierte Unterstützung bei Klimacorner.de, Ihrem spezialisierten Fachpartner für Klimatechnik, Wärmepumpen und zukunftsfähige Kältesysteme.
