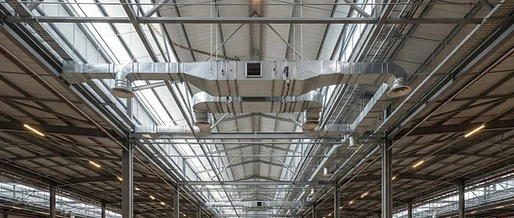

Hallenheizung: S-Klima koppelt DX-Technik an Großraum-Lufterhitzer

Thermische Großraumkonditionierung zwischen Gebäudeenergiegesetz und Prozessluftbedarf

Industrielle Produktionsstätten, Distributionszentren und Umschlaghallen stellen die technische Gebäudeausrüstung vor enorme thermodynamische Herausforderungen. Große Raumvolumina, signifikante Deckenhöhen von oft über acht bis zwölf Metern sowie das permanente Öffnen von Sektionaltoren führen zu extrem fluktuierenden Heizlasten und ausgeprägten Temperaturschichtungen. Wo früher träge, brennstoffbefeuerte Dunkelstrahler oder statische Warmwasser-Deckenstrahlplatten dominierten, fordern die verschärften Grenzwerte des Gebäudeenergiegesetzes (GEG) und die novellierte F-Gase-Verordnung heute radikal dekarbonisierte, reaktionsschnelle Systeme.

S-Klima adressiert dieses anspruchsvolle Einsatzfeld durch die konsequente Verbindung von Inverter-Kältetechnik mit industriellen Lüftungs- und Lufterhitzerkonzepten. Im Zentrum moderner Hallenheizungsanlagen steht dabei die Direktverdampfung (DX-Technik): Anstatt Heizwärme zunächst über einen kältemittelseitigen Plattenwärmeübertrager auf ein sekundäres Warmwassernetz mit entsprechenden Übertragungsverlusten zu pumpen, fungieren die Wärmeübertrager in den Lüftungsgeräten direkt als Kondensatoren des Kältekreises.

Die Koppelungsschnittstelle: AHU-KIT-SP2 als Bindeglied der Direktverdampfung

Das Kernstück dieses Konzepts bildet das erweiterte AHU-KIT-SP2 von S-Klima. Diese Schnittstelleneinheit schließt die Lücke zwischen den leistungsstarken Außengeräten von Mitsubishi Heavy Industries (MHI) und zentralen bzw. dezentralen Lüftungsanlagen. Das Kit integriert ein elektronisches Expansionsventil (EEV), eine mikroprozessorgesteuerte Regeleinheit sowie präzise Temperatursensoren für den Lufteintritt, den Kältemitteleintritt und das Rohrbündel.

Im Heizbetrieb strömt das vom Inverter-Verdichter des Außengeräts komprimierte, überhitzte Kältemittelgas direkt in den Kupfer-Aluminium-Wärmeübertrager der raumlufttechnischen Anlage. Dort kondensiert das Kältemittel unter Freisetzung seiner latenten Phasenwechsel-Enthalpie und erwärmt den Hallenzuluftstrom strömungsoptimiert und verzögerungsfrei. Das elektronische Expansionsventil regelt dabei die Unterkühlung des verflüssigten Kältemittels mit einer Schrittmotor-Auflösung von mehreren hundert Takten, wodurch die Übertragungsleistung kontinuierlich dem dynamischen Wärmebedarf angepasst wird.

Thermodynamische Grundlagen: Carnot-Güte und Enthalpiedifferenz im Heizbetrieb

Die energetische Effizienz einer DX-basierten Hallenheizung folgt den Gesetzmäßigkeiten des linksdrehenden thermodynamischen Kreisprozesses. Die Leistungszahl (COP) des Heizbetriebs berechnet sich aus dem Verhältnis der an den Hallenluftstrom abgegebenen Heizleistung $\dot{Q}H$ zur aufgenommenen elektrischen Antriebsleistung des Scroll-Verdichters $P{el}$:

$$COP = \frac{\dot{Q}H}{P{el}} = \frac{h_2 - h_3}{h_2 - h_1}$$

Hierbei repräsentiert $h_1$ die Enthalpie des sauggasseitig überhitzten Kältemitteldampfes vor dem Verdichter, $h_2$ die Heißgasenthalpie am Druckstutzen nach der polytropen Kompression und $h_3$ die Enthalpie des flüssigen Kältemittels nach der Verflüssigung im Hallen-Wärmeübertrager. Da bei der Direktverdampfung die systembedingte Zwischenkreis-Grädigkeit eines wassergeführten Wärmeübertragers (typischerweise $\Delta T = 3 \text{ bis } 5 \text{ K}$) entfällt, kann die Verflüssigungstemperatur um genau diese Spanne abgesenkt werden. Gemäß der Carnot-Beziehung für den maximal erreichbaren Wirkungsgrad

$$\eta_C = \frac{T_{kond}}{T_{kond} - T_{verd}}$$

steigt der reale COP pro Kelvin abgesenkter Kondensationstemperatur um etwa zwei bis drei Prozent. Dies resultiert bei winterlichen Hallenheizbedingungen im bivalenten oder monovalenten Betrieb in beachtlichen saisonalen Heizzahlen (SCOP nach DIN EN 14825) von über 4,2.

Auslegungsbeispiel: Heizlastkompensation einer Logistikhalle

Zur Veranschaulichung dient eine Distributionshalle mit einer Grundfläche von 1.500 m² und einer lichten Höhe von 8,0 m (Raumvolumen $V = 12.000 \text{ m}^3$). Bei einer Norm-Außentemperatur von $-10 , ^\circ\text{C}$ und einer geforderten Hallen-Solltemperatur von $+17 , ^\circ\text{C}$ ergibt sich inklusive eines Mindest-Außenluftwechsels nach DIN EN 16798 von $0,5 , \text{h}^{-1}$ eine Auslegungs-Heizlast von rund 95 kW.

| Parameter | Konventioneller Warmwasser-Lufterhitzer (Gas/Pufferspeicher) | S-Klima DX-System via Kompaktlüftungsgerät & AHU-Kit | | :--- | :--- | :--- | | Wärmeübertragungsmedium | Heizungswasser (70/50 °C) | Kältemittel (R32 Direktkondensation bei 42 °C) | | Zwischenkreisverluste | Ca. 8–12 % (Verrohrung, Pumpleistung, Speicher) | Nahezu 0 % (Direkte Wärmeabgabe im Zuluftstrom) | | Ansprechzeit auf Toröffnung | 10 bis 20 Minuten (systemische Trägheit) | < 90 Sekunden (stufenlose Frequenzanpassung) | | Elektrische Leistungsaufnahme | 4,2 kW (Hilfsenergie) + Gasverbrennung | Ca. 24,8 kW (Gesamtantrieb Inverter-Verdichter) | | Momentaner Nutzungsgrad / COP | 0,88 (bezogen auf Gasbrennwert) | COP = 3,83 bei A-10/W17 (reiner Wärmepumpenbetrieb) | | Primärenergiefaktor $f_p$ (GEG) | 1,1 (Erdgas) | 1,8 (Strommix) / bilanziell kompensierbar via PV |

Kompaktlüftungsgeräte LXH und LRH: Dezentrale Schichtungsminderung

Ein wesentlicher Schwachpunkt traditioneller Hallenheizungen ist der thermische Auftrieb: Warme Luft steigt aufgrund ihrer geringeren Dichte unter das Hallendach, während der Aufenthalts- und Arbeitsbereich am Boden auskühlt. Pro Meter Hallenhöhe kann sich ohne gezielte Strömungsführung ein Temperaturgradient von bis zu 1,5 Kelvin aufbauen. Bei einem zehn Meter hohen Gebäude bedeutet dies einen Temperaturunterschied von 15 Kelvin zwischen Fußboden und First – ein massiver energetischer Verlust über die Dachhaut.

Mit den Kompaktlüftungsgeräten der Baureihen LXH (horizontal montierbar) und LRH (mit hocheffizienter Rotationswärmerückgewinnung) begegnet S-Klima diesem Phänomen. Die Geräte werden modular positioniert und saugen gezielt die Warmluftpolster aus dem Deckenbereich ab. Über integrierte EC-Ventilatoren mit rückwärtsgekrümmten Laufrädern und stufenloser Drehzahlregelung wird die erwärmte Misch- oder Außenluft über weitwurffähige Induktionsauslässe turbulenzarm impulsbehaftet nach unten in die Arbeitszone geleitet.

Die Rotationswärmeübertrager der LRH-Serie erreichen dabei Rückwärmzahlen von über 80 Prozent gemäß DIN EN 308. Sie entziehen der Hallenabluft die thermische Energie und übertragen diese an die zuströmende Außenluft, wodurch sich der kältemittelseitige Nachheizbedarf drastisch minimiert. Gleichzeitig fungiert die Anlage im Sommerbetrieb als reversible Kühleinheit: Bei Spitzenlasten schaltet der Kältekreis über ein 4-Wege-Ventil im Außengerät um; der interne DX-Wärmeübertrager arbeitet als Verdampfer und entfeuchtet sowie kühlt das Hallenvolumen zuverlässig.

Inverter-Regelung und CompTrol-Integration

Das Zusammenspiel zwischen den MHI-Außengeräten und den Hallenluftsystemen wird über die CompTrol-Plattform orchestriert. Die DC-Inverter-Scrollverdichter modulieren ihre Drehfrequenz über Neodym-Permanentmagnet-Rotoren im Bereich von 15 bis 110 Hertz. Tritt durch Schichtwechsel oder das Öffnen von Laderampen ein plötzlicher Temperatursturz ein, erkennt die Sensorik den steilen Temperaturgradienten am Lufteintritt. Über Modbus-RTU oder BACnet/IP passt das System binnen Sekunden die Kältemittel-Massenströme an, ohne dass es zu den gefürchteten Überschwingern und Takteffekten konventioneller Stufenbrenner kommt.

Normative Rahmenbedingungen: F-Gase, EN 378 und GEG-Konformität

Die Planung großvolumiger Direktverdampfungssysteme in Hallengebäuden verlangt die strikte Beachtung sicherheitstechnischer Vorgaben nach DIN EN 378 (Kälteanlagen und Wärmepumpen – Sicherheitstechnische und umweltrelevante Anforderungen). Wird R32 (Sicherheitsklasse A2L, schwer entflammbar) eingesetzt, müssen die Grenzwerte für die maximale Kältemittelfüllmenge in Bezug auf das Raumvolumen berechnet werden:

$$m_{max} = 2,5 \cdot LFL^{5/4} \cdot h_0 \cdot \sqrt{A}$$

Da Logistik- und Industriehallen durch ihre enorme Grundfläche $A$ und Raumhöhe $h_0$ gigantische Raumvolumina aufweisen, wird die untere Zündgrenze (LFL = $0,307 \text{ kg/m}^3$ für R32) selbst bei vollständiger Leckage eines DX-Registers im Zuluftkanal rechnerisch praktisch nie überschritten. Dennoch integriert S-Klima in Verbindung mit dem AHU-KIT-SP2 softwarebasierte Sicherheitsroutinen und Schnittstellen für externe Kältemittel-Gassensoren. Wird ein Druckverlust im Stillstand detektiert, schließt das System automatisierte Absperrventile und verhindert den Kältemitteleintritt in den Hallenkanal.

Fazit und Planungsempfehlung für die Praxis

Die Kombination aus modernen Kompaktlüftungsgeräten und invertergeregelten Außeneinheiten über dedizierte DX-Kits bietet Fachplanern und Anlagenbauern eine überzeugende Antwort auf die Herausforderungen der industriellen Wärmewende. Die Direktverdampfung eliminiert hydraulische Zwischenverluste, senkt die Investitionskosten durch den Verzicht auf aufwendige Kesselhydrauliken und bietet gleichzeitig eine hocheffiziente Kühloption für die heißen Sommermonate.

Für Fachbetriebe, TGA-Planer und Handwerksunternehmen, die Unterstützung bei der kältetechnischen Auslegung, Lastgangberechnung oder der Zusammenstellung förderfähiger Wärmepumpen- und Klimatechnikkomponenten benötigen, bietet Klimacorner.de umfassende herstellerübergreifende Fachberatung sowie ein abgestimmtes Sortiment an Markensystemen, Komponenten und Installationszubehör für gewerbliche und industrielle Projekte.
