Industrie-Hallenheizung mit Daikin R32-Wärmepumpen

Thermische Herausforderungen in Industrie- und Logistikhallen

Die Beheizung großvolumiger Hallengebäude in Fertigung, Lagerhaltung und Logistik unterscheidet sich grundlegend von der Konditionierung von Geschossbauten. Raumhöhen zwischen 6 und 18 Metern, großflächige Toröffnungen mit abrupten Infiltrationslasten sowie stark variierende interne Wärmelasten erfordern Konzepte, die ein schnelles Reaktionsvermögen mit hoher thermodynamischer Effizienz verknüpfen. Das primäre physikalische Problem stellt hierbei die thermische Schichtung dar: Warme Luft steigt aufgrund ihrer geringeren Dichte nach oben, was bei mangelhafter Luftführung zu Temperaturgradienten von bis zu 1,5 bis 2,0 Kelvin pro Meter Hallenhöhe führen kann. Im Deckenbereich staut sich ungenutzte Übertemperatur, während in der Aufenthaltszone der Mitarbeitenden Zugerscheinungen und Kältenester entstehen.

Vor dem Hintergrund des Gebäudeenergiegesetzes (GEG) und der verschärften Kriterien der Bundesförderung für effiziente Gebäude (BEG) scheiden herkömmliche, rein fossil befeuerte Warmlufterzeuger oder Gas-Dunkelstrahler in Neubau und umfassender Modernisierung zunehmend aus. DAIKIN Germany begegnet dieser Entwicklung durch eine abgestimmte Systemarchitektur: Die Kombination aus modulierenden Außengeräten auf Basis des Kältemittels R32 und hocheffizienten Industrie-Umluftheizgeräten mit optimierter Düsentechnologie sorgt für eine gleichmäßige Wärmeverteilung bei zugleich minimalem Primärenergiebedarf.

---

Thermodynamische Grundlagen: Enthalpie, Druckverlust und Carnot-Güte

Das Heizen großflächiger Hallen über Wärmepumpen folgt dem geschlossenen linksdrehenden Kreisprozess. Die im Außenluftverdampfer aufgenommene Umweltenergie wird durch Verdichtungsarbeit auf ein verwertbares Temperaturniveau gehoben. Die theoretische Obergrenze der Effizienz beschreibt der Carnot-Wirkungsgrad $\eta_{C}$ bzw. die theoretische Leistungszahl $\mathrm{COP}_{\text{Carnot}}$:

$$\mathrm{COP}{\text{Carnot}} = \frac{T{\text{warm}}}{T_{\text{warm}} - T_{\text{kalt}}}$$

Hierbei sind die absoluten Temperaturen in Kelvin einzusetzen. Ein entscheidender Vorteil bei der Beheizung von Logistikhallen über Warmluft liegt in den vergleichsweise niedrigen erforderlichen Vorlauftemperaturen bzw. Verflüssigungstemperaturen. Während statische Heizkörper im Bestand oft Vorlauftemperaturen von 55 bis 65 °C verlangen, genügt bei der dynamischen Warmluftkonvektion in Hallen eine Zulufttemperatur von 30 bis 35 °C bei einer Hallensolltemperatur von 16 bis 18 °C. Durch die geringe Temperaturdifferenz zwischen Umwelt-Wärmequelle und Abgabezone erreicht die DAIKIN-Invertertechnik Gütegrade von über 50 Prozent des theoretischen Carnot-Optimums.

Im Kältekreislauf wird das Difluormethan (R32, Sicherheitsgruppe A2L nach DIN EN 378) bei Niederdruck verdampft. Gegenüber dem früher verbreiteten R410A weist R32 eine um etwa 1,6-fach höhere volumetrische Kälteleistung sowie einen um rund 67 Prozent reduzierten GWP-Wert von 675 auf. Durch die geringere dynamische Viskosität des Kältemitteldampfes sinken die inneren Druckverluste in Saugleitungen und Verteilern, was die isentrope Verdichtungseffizienz im hermetischen Scroll-Kompressor signifikant steigert.

---

Kältekreislauf und Regelungskomponenten im Detail

Die Systemarchitektur für die Hallenheizung stützt sich auf invertergesteuerte Außeneinheiten, die stufenlos zwischen 15 und 100 Prozent der Nennleistung modulieren. Ein wesentliches Kriterium für die Hallenbeheizung ist die Vermeidung von Taktraten, da der diskontinuierliche Betrieb zu Druckstößen und thermischer Unruhe in den Lufterhitzern führt.

• Inverter-Verdichter: DAIKIN setzt auf frequenzgeregelte Swing- bzw. Scroll-Verdichter mit bürstenlosen Gleichstrommotoren (BLDC). Der Inverter passt die Verdichterdrehzahl kontinuierlich an die thermische Hallenlast an, wodurch der Verdampfungsdruck stabil bleibt und Vereisungszyklen im Winterbetrieb minimiert werden.
• Elektronisches Expansionsventil (EEV): Über Schrittmotoren mit mehreren tausend Schritten wird die Kältemitteleinspritzung exakt auf die gemessene Überhitzung (Superheat) am Verdampferausgang eingeregelt. Ein stabiler Überhitzungswert zwischen 3 und 5 Kelvin schützt den Verdichter vor Kältemittelschlägen und maximiert den nutzbaren Bereich des Platten- bzw. Lamellenwärmetauschers.
• Mikrokanal- und Lamellenwärmetauscher: Zur Wärmeübertragung an die Hallenluft kommen korrosionsgeschützte Register zum Einsatz, deren Lamellengeometrie auf hohe Luftdurchsätze bei minimalem luftseitigem Druckverlust optimiert ist. Dies senkt die erforderliche Leistungsaufnahme der Ventilatoreinheiten.
• Automatische Kältekreisüberwachung: Gemäß den Sicherheitsvorgaben der EN 378 und VDI 4670 verfügen die Systeme über permanente Druck- und Temperaturtransmitter, die Füllmengenverluste oder Fehlfunktionen im Verdichterumfeld frühzeitig detektieren.

---

Dimensionierung und Schichtungsabbau nach VDI-Richtlinien

Bei der Projektierung von Hallenheizungen sind die Vorgaben der DIN EN 12831 (Heizlastberechnung) in Verbindung mit den Empfehlungen der VDI 2050 und VDI 3804 heranzuziehen. Da Hallentore in Logistikzentren regelmäßige Zyklen von Kaltlufteinbrüchen verursachen, muss die Auslegung eine dynamische Wiederaufheizleistung berücksichtigen.

Auslegungsbeispiel: Logistikhalle mit 2.500 m² Grundfläche

Für eine isolierte Logistikhalle (Transmissionswärmeverlust $H_T = 0,28 \text{ W}/(\text{m}^2\cdot\text{K})$) mit den Abmessungen $50 \times 50 \times 8 \text{ Meter}$ ergibt sich bei einer Norm-Außentemperatur von $-10 \text{ °C}$ und einer Hallen-Solltemperatur von $+17 \text{ °C}$ ($ΔT = 27 \text{ K}$) folgende thermodynamische Betrachtung:

• Gebäude-Hüllfläche: $A = 2.500 \text{ m}^2 \text{ (Dach)} + 1.600 \text{ m}^2 \text{ (Wände)} = 4.100 \text{ m}^2$
• Transmissionswärmebedarf: $\Phi_T = 4.100 \text{ m}^2 \times 0,28 \text{ W}/(\text{m}^2\cdot\text{K}) \times 27 \text{ K} = 31,0 \text{ kW}$
• Lüftungswärmebedarf & Torinfiltrationsreserve: $\Phi_V \approx 45,0 \text{ kW}$
• Gesamte Normheizlast: $\Phi_{\text{HL}} \approx 76,0 \text{ kW}$

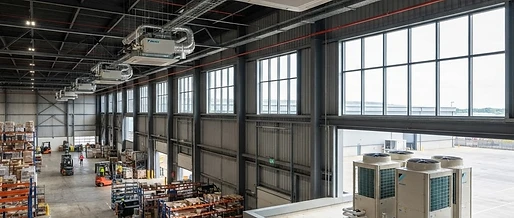

Um die Luftschichtung in der 8 Meter hohen Halle abzubauen, wird die Anlage auf vier dezentrale Warmlufterhitzer mit verstellbaren Weitwurfdüsen aufgeteilt, die je 20 kW Heizleistung bei A-7/W35 bereitstellen. Durch den Einsatz von EC-Ventilatoren mit stufenloser Induktionslenkung wird die warme Luft aus dem Deckenraum kontinuierlich in die Aufenthaltszone rückgeführt. Hierdurch reduziert sich der Schichtungsgradient auf unter 0,3 K/m, was den Transmissionswärmeverlust über das Hallendach rechnerisch um 12 Prozent senkt.

| Kenngröße | Konventionelle Gas-Heizung | DAIKIN R32-Wärmepumpensystem mit Warmluft | Differenz / Nutzen | | :--- | :--- | :--- | :--- | | Wärmeerzeugung | Atmosphärischer Gasbrenner | Invertergesteuertes Luft-Kältemittel-System | 100 % fossilfrei vor Ort | | Saisonaler Wirkungsgrad / SCOP | $\eta \approx 0,90$ (Brennwert) | $\mathrm{SCOP} \approx 3,95$ | Bis zu 70 % weniger Primärenergiebedarf | | Zulufttemperatur | 45 °C – 55 °C | 30 °C – 35 °C | Drastisch reduzierte Deckenüberhitzung | | Schichtungsgradient | 1,2 bis 1,8 K/m | 0,2 bis 0,4 K/m | Gleichmäßiges Raumklima nach ASR A3.5 | | Reaktionszeit (Regelung) | Mittel (Trägheit Brenner) | Extrem schnell durch modulierende Inverter | Exakte Kompensation bei Toröffnungen |

---

Normen, Sicherheitskonzepte und Fördermöglichkeiten (BEG 2026)

Da R32 nach ISO 817 in die Sicherheitsgruppe A2L (schwer entflammbar) eingestuft ist, unterliegt die Halleninstallation den Vorgaben der DIN EN 378. Bei Hallengebäuden erweist sich das große freie Raumvolumen als planerischer Vorteil: Die maximal zulässige Kältemittelfüllmenge je Kältekreis ($m_{\text{max}} = 2,5 \times \text{LFL}^{5/4} \times h_0 \times \sqrt{A}$) wird selbst bei umfangreichen Leitungslängen in der Praxis selten überschritten, da die untere Zündgrenze (LFL) von R32 bei $0,307 \text{ kg/m}^3$ liegt. Zusätzliche Sicherheitsmaßnahmen wie leckagedetektorgesteuerte Absperrventile sind im Freien oder in gut belüfteten Industriearealen unkompliziert realisierbar.

Im Rahmen der BEG-Nichtwohngebäudeförderung (NWG) profitieren Unternehmen bei der Umstellung von fossilen Hallenheizungen auf DAIKIN-Wärmepumpensysteme von substanziellen Investitionszuschüssen. Erfüllen die Geräte die Mindesteffizienzanforderungen nach EN 14825 und werden hydraulisch bzw. kältetechnisch sauber nach VDI 4646 abgeglichen, können Förderquoten von bis zu 30 bis 35 Prozent der förderfähigen Ausgaben realisiert werden. Zudem honoriert die F-Gase-Verordnung der EU den Einsatz von Kältemitteln mit moderatem GWP, wodurch R32-Systeme über die nächsten Jahrzehnte hohe Betriebs- und Rechtssicherheit bieten.

---

Fazit und Praxishinweis

Die Integration moderner Wärmepumpen- und Klimatechnik in Lager-, Fertigungs- und Umschlagshallen markiert die Abkehr von ineffizienten Warmluft-Monolithen. Durch modulierende Invertertechnik, den optimierten Kältekreislauf mit R32 und zielgerichtete Luftführungsdüsen lassen sich die Betriebskosten drastisch senken, ohne Komforteinbußen in der Arbeitszone befürchten zu müssen. Fachplaner und Handwerksbetriebe sollten bei der Anlagenauslegung besonderes Augenmerk auf die exakte Abstimmung von Luftwurfweite, Schichtungsausgleich und Abtauverhalten legen.
