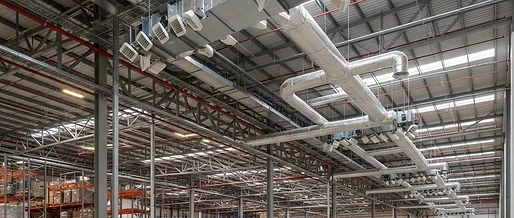

Hallenbeheizung mit R32-Direktverdampfung von Daikin

Dekarbonisierung im Großvolumen: Die Transformation der Industrie- und Logistikbeheizung

Großflächige Hallenbauten im Industrie-, Produktions- und Logistiksektor gehören zu den anspruchsvollsten Liegenschaften der technischen Gebäudeausrüstung (TGA). Hohe Deckenmaße von acht bis über zwanzig Metern, erhebliche Raumvolumina, stark variierende Infiltration durch Rolltore sowie zonale thermische Anforderungen erfordern maßgeschneiderte heiztechnische Konzepte. Wo früher vorwiegend dezentrale Gas-Dunkelstrahler oder brennstoffbefeuerte Warmlufterzeuger dominierten, treiben das Gebäudeenergiegesetz (GEG) und die novellierte F-Gase-Verordnung die zügige Umstellung auf stromgeführte Wärmepumpenlösungen voran. DAIKIN positioniert in diesem Segment zunehmend Direktverdampfungssysteme (DX-Systeme) auf Basis des Kältemittels R32 (Difluormethan, GWP 675) – speziell aus den Serien Sky Air und VRV sowie modularer Lüftungskopplung. Ziel ist es, den zweistufigen Wärmeübergang herkömmlicher Hydronik zu umgehen und maximale thermodynamische Effizienz direkt in den Aufenthaltsbereich großer Raumvolumina zu transferieren.

Thermodynamische Grundlagen: Kompressionskreisprozess und Exergie im Hallenmaßstab

Im Zentrum des physikalischen Betriebs steht der linksdrehende Kreisprozess der Kompressionskältemaschine. Luft-Luft-Systeme mit Direktverdampfung zeichnen sich dadurch aus, dass das Kältemittel unmittelbar im Register der Hallenluftbehandlungseinheit bzw. der Weitwurfeinheit kondensiert (Heizbetrieb) oder verdampft (Kühlbetrieb). Im Vergleich zu hydronischen Luft-Wasser-Wärmepumpen entfällt die kaskadierte Wärmeübertragung über einen sekundären Wasser-Glykol-Kreislauf. Dadurch verringern sich die exergetischen Verluste:

1. Geringere Grädigkeit: Während eine hydronische Anlage die Temperaturspreizung über einen Plattenwärmetauscher auf das Trägermedium Wasser übertragen muss, entfällt dieser Wärmeübergangswiderstand. Das senkt die notwendige Kondensationstemperatur $T_c$ des Kältemittels bei gegebener Raumluft-Solltemperatur um typischerweise 3 bis 6 Kelvin.
2. Verbesserte Leistungszahl: Aus dem theoretischen Carnot-Wirkungsgrad $\varepsilon_C = T_c / (T_c - T_0)$ wird ersichtlich, dass jedes Kelvin Absenkung der Kondensationstemperatur den Coefficient of Performance (COP) um etwa 2 bis 3 Prozent anhebt.
3. Kältemitteleigenschaften von R32: R32 weist im Vergleich zum älteren R410A eine um rund 12 Prozent höhere volumetrische Kälteleistung und eine verbesserte Wärmeleitfähigkeit auf, was geringere Kältemittelfüllmengen bei kleineren Rohrquerschnitten erlaubt.

Herausforderung thermische Schichtung: Destratifikation und Weitwurfsysteme

Ein zentraler physikalischer Störfaktor bei der Beheizung hoher Hallen ist der thermische Auftrieb (Konvektion). Warme Luft besitzt eine geringere Dichte als kühle Umgebungsluft und sammelt sich naturgemäß unter dem Hallendach. Ohne gezielte Strömungsführung stellt sich ein vertikaler Temperaturgradient von bis zu 1,5 bis 2,0 Kelvin pro Höhenmeter ein. Bei einer Hallenhöhe von 12 Metern bedeutet dies, dass bei 18 °C am Arbeitsplatz unter dem Dach Temperaturen von über 30 °C herrschen können. Dies treibt die Transmissionswärmeverluste über die Dachfläche massiv in die Höhe.

DAIKIN kombiniert seine Inverter-Außengeräte daher mit speziell ausgelegten Halleninnengeräten oder Lüftungsregistern, die mit modulierenden Weitwurfdüsen und integrierter Induktionstechnik arbeiten. Durch den gezielten Austrittsimpuls wird Raumluft angesaugt, die Mischlufttemperatur gesenkt und das Warmluftpolster kontinuierlich in den Aufenthaltsbereich der Beschäftigten transportiert. Der vertikale Temperaturgradient lässt sich so auf unter 0,3 K/m reduzieren, was die rechnerische Heizlast des Gesamtgebäudes drastisch dämpft.

+------------------------------------------------------------------------+
| Thermischer Auftrieb ohne Lenkung:                                     |
| [Hallenfirst: bis zu 32 °C]  ---> Hohe Transmissionsverluste           |
|           ^                                                            |
|           | Auftrieb (Konvektion)                                      |
|           |                                                            |
| [Bodenbereich / Arbeitszone: nur 17-18 °C]                             |
+------------------------------------------------------------------------+
| DAIKIN R32-DX-System mit modulierenden Weitwurf-Induktionsauslässen:   |
| [Hallenfirst: ca. 19-20 °C]  ---> Geringes Delta T nach außen          |
|           |                                                            |
|           v Aktive Destratifikation / Vertikaler Tiefenimpuls          |
| [Bodenbereich / Arbeitszone: homogene 18 °C]                           |
+------------------------------------------------------------------------+

Systemarchitektur: Verdichterregelung, EEV und Hydraulikfreie Einbindung

In der Praxis kommen für mittlere bis große Hallen- und Umschlagkomplexe Systeme der Daikin Sky Air Serie (im Leistungsbereich bis 25 kW je Kältekreis) oder modular gekoppelte VRV-Außeneinheiten (bis über 90 kW Nennleistung) zum Einsatz. Die Kernkomponenten im Kältekreisprozess sind für anspruchsvolle Gewerbezyklen optimiert:

• Inverter-Scrollverdichter: Daikin setzt auf hermetische Scrollverdichter mit Reluktanz-Gleichstrommotoren. Durch den Wegfall fester Ein-/Ausschaltzyklen regelt der Verdichter stufenlos zwischen 15 und 100 Prozent der Nennfrequenz, minimiert Anlaufströme und verhindert Druckstöße im Kältesystem.
• Elektronische Expansionsventile (EEV): Über mehrere Tausend Regelschritte wird der Kältemittelmassenstrom mikroprozessorgesteuert genau so dosiert, dass am Verdampferausgang eine konstante, minimale Überhitzung (typisch 3 bis 5 K) gehalten wird, um den Verdichter zuverlässig vor Flüssigkeitsschlägen zu schützen.
• Platten- und Microchannel-Wärmetauscher: Zur Optimierung der Kältemittelfüllmenge kommen hocheffiziente Registerstrukturen zum Einsatz, wodurch die Leckagegefährdung gemäß DIN EN 378 und Sicherheitsgrenzen für A2L-Kältemittel auch in Hallennebenräumen beherrschbar bleiben.

Normative Rahmenbedingungen und Auslegungswerte

Die Auslegung von Hallenheizungsanlagen unterliegt strengen Normen. Neben der Heizlastberechnung nach DIN EN 12831-1 (unter besonderer Berücksichtigung von Infiltrationslasten und Raumhöhenkorrekturen nach Beiblatt 2) greifen für Raumlufttechnische Anlagen die Vorgaben der DIN EN 16798 sowie die VDI 3803 und VDI 2050.

Bei der energetischen Bewertung ist die saisonale Heizeffizienz maßgeblich: Gemäß DIN EN 14825 wird der jahreszeitliche Gütegrad über den SCOP (Seasonal Coefficient of Performance) abgebildet. Invertergeführte R32-Systeme erreichen im durchschnittlichen europäischen Klimaprofil SCOP-Werte von 4,2 bis 4,8, was einer saisonalen Aufwandszahl von deutlich unter 0,25 entspricht. Zudem müssen bei Außenaufstellung der Inverter-Aggregate die schalltechnischen Grenzwerte der TA Lärm an den relevanten Immissionsorten (insbesondere im Misch- oder Gewerbegebiet nachts: 45 bis 50 dB(A)) eingehalten werden. Moderne Daikin-Außeneinheiten verfügen hierfür über parametrierbare Flüstermodi mit Drehzahlkappung des Axialventilators.

Auslegungsvergleich: DX-Luft-Luft-System vs. Hydronisches Niedertemperatursystem

Die nachfolgende Tabelle veranschaulicht typische Systemparameter für eine Logistikhalle mit 2.500 m² Grundfläche und 9 m lichter Höhe (Norm-Außentemperatur: -12 °C, geforderte Innentemperatur: +17 °C, berechnete Norm-Heizlast ca. 120 kW):

| Kennwert / Parameter | Konventionelle Luft-Wasser-WP (Hydronisch) | DAIKIN R32 Direktverdampfung (DX) | | :--- | :--- | :--- | | Wärmeüberträger-Prinzip | 2-stufig (Luft / Wasser / Hallenluft) | 1-stufig (Luft / Kältemittel / Hallenluft) | | Vorlauf- / Kondensationstemp. | Vorlauf ca. 45 °C (an Lufterhitzern) | Kondensation ca. 36–38 °C direkt | | Saisonaler SCOP (nach EN 14825) | 3,4 – 3,7 | 4,2 – 4,6 | | Abtauverhalten (Defrost) | Entzieht Wärme dem Pufferspeicher | Heißgas-Bypass / Umkehrkreis mit minimaler Unterbrechung | | Frostschutzrisiko Außen | Wasser/Glykol-Gemisch zwingend (Viskositätsverlust) | Keines (reines Kältemittel im Außenkreis) | | Reaktionszeit bei Toröffnung | Mittel bis träge (hydraulische Trägheit) | Extrem schnell (sofortige Leistungsanpassung über EEV) | | Fördereinstufung (BEG) | Förderfähig nach Richtlinie für Nichtwohngebäude | Förderfähig bei Ausführung als raumlufttechnische Heizanlage |

Beispielrechnung: Wirtschaftlichkeit und Betriebskostenreduktion

Zur Veranschaulichung betrachten wir dieselbe Beispielliegenschaft mit einem jährlichen Wärmebedarf von $Q_H = 180.000\text{ kWh/a}$:

• Referenzfall Altanlage (Gas-Warmlufterzeuger):
  Jahresnutzungsgrad $\eta = 0,82$.
  Gasbedarf: $180.000 / 0,82 = 219.512\text{ kWh}$.
  Bei einem Erdgaspreis von 0,11 €/kWh belaufen sich die Brennstoffkosten auf ca. 24.146 € pro Jahr (zzgl. steigender CO2-Bepreisung nach BEHG).
• DAIKIN R32-DX-Wärmepumpenkonfiguration:
  Erreichter realer Jahresarbeitszahlwert (JAZ) unter Berücksichtigung von Destratifikation: 4,1.
  Erforderliche elektrische Antriebsenergie: $180.000 / 4,1 = 43.902\text{ kWh/a}$.
  Bei einem industriellen Strombezugspreis von 0,22 €/kWh liegen die Betriebskosten bei ca. 9.658 € pro Jahr.

Die jährliche Einsparung bei den Energiekosten beträgt rund 14.488 €, was einer Amortisationszeit der reinen Anlagentechnik von oft unter fünf Jahren entspricht – selbst ohne Einberechnung künftiger Preisanstiege bei fossilen Brennstoffen.

Fazit und Praxisimplikationen für Fachplaner

Die Beheizung von Industrie- und Lagerhallen vollzieht 2026 den endgültigen Schritt weg von brennstoffbasierten Warmlufterzeugern hin zu modulierenden Wärmepumpenlösungen. Der Einsatz von DAIKIN Direktverdampfungssystemen mit R32 bietet durch den Verzicht auf hydronische Zwischenkreise thermodynamische Effizienzvorteile, die sich in spürbar niedrigeren Betriebskosten niederschlagen. Für Planer und Fachbetriebe kommt es darauf an, Luftführung, Düsenwurfweiten und Sicherheitsanforderungen nach EN 378 exakt abzustimmen, um Strömungsabrisse und thermische Polster unter dem Dach zu verhindern.
