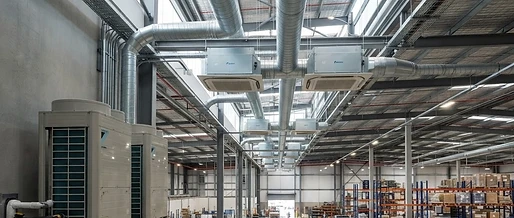

Hallenheizung mit Daikin R32-Wärmepumpen effizient dekarbonisieren

Dekarbonisierung industrieller Großräume: Herausforderungen moderner Hallenheizung

Industrie-, Logistik- und Fertigungshallen stellen die Technische Gebäudeausrüstung (TGA) vor anspruchsvolle thermodynamische Aufgaben. Große Raumhöhen zwischen 6 und 18 Metern, weitflächige Außenhüllen mit variierenden U-Werten sowie ein permanenter Luftwechsel durch Toröffnungen definieren ein volatiles Lastprofil. Konventionelle Warmlufterzeuger auf Basis fossiler Brennstoffe erzeugen erhebliche Abgasverluste und neigen zur thermischen Schichtung: Warme Luft steigt aufgrund geringerer Dichte unter das Hallendach, während im Aufenthaltsbereich der Beschäftigten Untertemperaturen herrschen. Der Temperaturgradient kann hierbei bis zu 1,5 Kelvin pro Höhenmeter betragen, was den Transmissionswärmeverlust über das Dach massiv in die Höhe treibt.

Zur Erfüllung des Gebäudeenergiegesetzes (GEG) und der verschärften europäischen Richtlinien zur Dekarbonisierung des Nichtwohngebäudesektors verlagert sich der Fokus auf dezentrale Direktverdampfungssysteme (DX-Systeme) und reversible Wärmepumpenschaltungen. Der japanische Hersteller Daikin setzt in diesem Segment auf hochentwickelte Inverter-Außeneinheiten in Verbindung mit optimierten Direktverdampfer-Wärmetauschern in Großraum-Umluftgeräten und Luft-Wasser-Kaskadensystemen.

Thermodynamische Grundlagen: Carnot-Prozess und exergetischer Nutzen

Die energetische Effizienz einer Wärmepumpe wird physikalisch durch den Carnot-Gütegrad $\eta_C$ und die Leistungszahl (Coefficient of Performance, COP) beschrieben. Der theoretische Carnot-COP für einen Heizprozess berechnet sich aus der absoluten Verflüssigungstemperatur $T_c$ und der Verdampfungstemperatur $T_0$ in Kelvin:

$$COP_{Carnot} = \frac{T_c}{T_c - T_0}$$

Im realen Kreisprozess einer Kompressionswärmepumpe mindern dissipative Effekte – wie Druckverluste in den Kältemittelleitungen, isentrope Verluste im Verdichter, thermische Übergangswiderstände an den Lamellenwärmetauschern sowie Unterkühlungs- und Überhitzungszonen – diesen theoretischen Wert auf einen realen COP von 3,2 bis 4,8 je nach Betriebspunkt. In der Praxis der Hallenbeheizung bietet die Direktverdampfung (DX) einen entscheidenden thermodynamischen Vorteil: Da das Kältemittel direkt im Lufterhitzer innerhalb der Halle kondensiert, entfällt der hydraulische Zwischenkreis. Dies eliminiert die exergetische Temperaturdifferenz eines Wasser-Kältemittel-Plattenwärmetauschers (typisch 3 bis 5 Kelvin), wodurch die Verflüssigungstemperatur $T_c$ niedriger gewählt werden kann, was den COP direkt anhebt.

+-----------------------+-----------------------------+-----------------------------+
| Kriterium             | Klassische Warmwasserheizung| Daikin DX-Direktkondensation|
+-----------------------+-----------------------------+-----------------------------+
| Zwischenmedium        | Wasser / Glykolgemisch      | Keines (Kältemittel R32)    |
| Vorlauftemperatur     | 55 °C bis 70 °C             | Kondensation bei 38 - 43 °C |
| Systemträgheit        | Hoch (hydraulisches Netz)   | Sehr gering (< 5 Minuten)   |
| Frostschutzaufwand    | Glykol/Entleerung notwendig | Eigensicher (Kältemittel)   |
| Jahresarbeitszahl     | 3,1 bis 3,7                 | 3,9 bis 4,6                 |
+-----------------------+-----------------------------+-----------------------------+

Technische Komponenten: Swing-Kompressoren, EEV und Kältemittel R32

Das Herzstück der Daikin-Systemarchitektur bilden drehzahlgeregelte Außengeräte mit Daikin-eigenem Swing-Verdichter oder modulierenden Scroll-Kompressoren. Gegenüber herkömmlichen Rollkolbenverdichtern vereint der Swing-Kompressor Kolben und Schieber in einem Bauteil, wodurch mechanische Reibungsverluste minimiert und Kältemittelleckagen zwischen Hoch- und Niederdruckseite im Verdichtungsraum nahezu eliminiert werden.

Die Kältemitteleinspritzung steuert ein elektronisches Expansionsventil (EEV) mit Schrittmotorantrieb. Es passt den Massenstrom über Pulsweiten- oder Schrittmodulation permanent so an, dass am Verdampfereintritt des Außengeräts im Heizbetrieb eine minimale, aber stabile Überhitzung (typisch 3 bis 5 Kelvin) eingehalten wird. Dies schützt den Verdichter vor Flüssigkeitsschlägen und garantiert gleichzeitig die vollständige Ausnutzung der inneren Wärmetauscherfläche.

Beim Kältemittel R32 (Difluormethan, Sicherheitsklasse A2L) profitiert die Hallenheiztechnik von spezifischen thermodynamischen Parametern: Es besitzt ein Global Warming Potential (GWP) von 675 – rund 68 Prozent weniger als das früher gebräuchliche R410A. Neben der Umweltbilanz gemäß EU-F-Gase-Verordnung (EU 2024/573) punktet R32 mit einer höheren volumetrischen Kälteleistung und einer geringeren dynamischen Viskosität. Die Druckverluste in den Sauggas- und Flüssigkeitsleitungen sinken bei identischer Kälteleistung, was die Auslegung kompakterer Rohrleitungsquerschnitte ermöglicht und den parasitären Strombedarf der Verdichterantriebe reduziert.

Auslegungsbeispiel: Dimensionierung einer 1.200 m² Lagerhalle

Für eine standardisierte Industrie-Lagerhalle mit folgenden Eckdaten wird eine Auslegung durchgeführt:

• Grundfläche: $A = 1.200,\text{m}^2$, Hallenhöhe $h = 7,5,\text{m}$, Bruttoraumvolumen $V = 9.000,\text{m}^3$
• Norm-Außentemperatur nach DIN/TS 12831-1: $T_e = -12,^\circ\text{C}$
• Soll-Innentemperatur im Arbeitsbereich: $T_i = +17,^\circ\text{C}$ ($\Delta T = 29,\text{K}$)
• Mittlerer Wärmedurchgangskoeffizient Gebäudehülle: $U_m = 0,42,\text{W}/(\text{m}^2\cdot\text{K})$ bei $A_{Hülle} = 3.100,\text{m}^2$
• Mindestluftwechselrate: $n = 0,5,\text{h}^{-1}$

Die Transmissionswärmeverluste $\dot{Q}_T$ berechnen sich wie folgt: $$\dot{Q}T = A{Hülle} \cdot U_m \cdot \Delta T = 3.100,\text{m}^2 \cdot 0,42,\text{W}/(\text{m}^2\cdot\text{K}) \cdot 29,\text{K} \approx 37.758,\text{W} = 37,8,\text{kW}$$

Die Lüftungswärmeverluste $\dot{Q}_V$ bei Luftdichte $\rho = 1,2,\text{kg}/\text{m}^3$ und spezifischer Wärmekapazität $c_p = 1,005,\text{kJ}/(\text{kg}\cdot\text{K})$ betragen: $$\dot{V} = n \cdot V = 0,5 \cdot 9.000,\text{m}^3/\text{h} = 4.500,\text{m}^3/\text{h} = 1,25,\text{m}^3/\text{s}$$ $$\dot{Q}_V = 1,25,\text{m}^3/\text{s} \cdot 1,2,\text{kg}/\text{m}^3 \cdot 1.005,\text{J}/(\text{kg}\cdot\text{K}) \cdot 29,\text{K} \approx 43.718,\text{W} = 43,7,\text{kW}$$

Unter Berücksichtigung eines Zuschlags für Toröffnungsvorgänge von 15 kW ergibt sich eine Normheizlast von ca. 96,5 kW. Diese wird im gewählten Konzept auf zwei Daikin Außeneinheiten mit jeweils 50 kW Nennheizleistung aufgeteilt, die über getrennte Kältekreise dezentrale Großraum-Lufterhitzer mit modulierenden EC-Ventilatoren speisen.

Luftführung und Entstratifizierung: Vermeidung thermischer Schichtung

Ein zentraler Aspekt der Großraumklimatechnik ist die Verhinderung von Polsterbildungen warmer Luft unter dem Dach. Daikin bindet dezentrale Hallenlüftungsgeräte mit stufenlos regelbaren EC-Ventilatoren und verstellbaren Drallauslässen ein. Über integrierte Temperatursensoren im Decken- und Bodenbereich misst die DDC-Regelung das vertikale Temperaturprofil.

Überschreitet die Schichtungstemperatur eine Differenz von $\Delta T > 2,5,\text{K}$, schalten die Ventilatoren in einen optimierten Destrifikationsmodus: Die Austrittsgeometrie der Induktionsschaufeln wird so verstellt, dass ein zielgerichteter Stützstrahl den thermischen Auftrieb durchbricht und die warme Luftmasse verwirbelungsarm in die Arbeitszone rückführt. Hierdurch sinkt der Wärmeverlust über das Hallendach um bis zu 18 Prozent, was die effektive Jahresheizarbeit drastisch verringert.

Relevante Normen, Richtlinien und Sicherheitsanforderungen

Bei der Projektierung von DX-Hallenheizungen müssen Ingenieure und Fachhandwerker ein striktes normatives Regelwerk einhalten:

1. DIN EN 378 (Teile 1–4): Kälteanlagen und Wärmepumpen – Sicherheits- und umweltrelevante Anforderungen. Bei Verwendung des Sicherheitskältemittels R32 (Klasse A2L) sind Grenzwerte bezüglich der maximalen Füllmenge bezogen auf das Raumvolumen einzuhalten (untere Zündgrenze LFL = $0,307,\text{kg}/\text{m}^3$). In Hallengebäuden stellt das große Raumvolumen meist unkritische Bedingungen dar, dennoch sind bei Bodenvertiefungen oder geschlossenen Meisterbüros Konzentrationsberechnungen Pflicht.
2. DIN EN 14825 und DIN EN 14511: Prüfung und Leistungsbemessung von Luft-Luft- und Luft-Wasser-Wärmepumpen unter Teillastbedingungen zur Feststellung von SCOP-Werten.
3. VDI 2050 Blatt 4 und VDI 3804: Anforderungen an die energetische Gestaltung von Raumlufttechnik und Heizungsanlagen in gewerblichen Großräumen.
4. Gebäudeenergiegesetz (GEG): Vorgaben zum Einsatz erneuerbarer Energien (mindestens 65 % EE bei Neuinstallation oder Kesseltausch) und Nachweisführung über Primärenergiefaktoren.

Wirtschaftlichkeit und BAFA-/BEG-Förderfähigkeit im gewerblichen Bereich

Investitionen in elektrisch angetriebene Wärmepumpensysteme zur Hallenbeheizung zeichnen sich durch kurze Amortisationszeiten aus. Im Rahmen der Bundesförderung für effiziente Gebäude (BEG) für Nichtwohngebäude können Unternehmen erhebliche Zuschüsse für den Austausch fossiler Altanlagen (Gas-Dunkelstrahler, Öl-Warmlufterzeuger) beanspruchen. Daikin-Systeme, die definierte Grenzwerte für die jahreszeitbedingte Raumheizungs-Energieeffizienz ($\eta_s$) nach Ökodesign-Richtlinie einhalten und die Listungskriterien des Bundesamts für Wirtschaft und Ausfuhrkontrolle (BAFA) erfüllen, profitieren von Basisfördersätzen sowie Boni für den Einsatz emissionsarmer Kältemittel.

Für eine fachgerechte Dimensionierung, herstellerkonforme Planung sowie die Beschaffung von Kältemittelkomponenten und Wärmepumpensystemen bietet das Fachportal Klimacorner.de umfassende Beratung und ein breit aufgestelltes Sortiment führender Markenhersteller für Gewerbe und Industrie.
