MundoClima MUP-W9 Wandklimageräte technische Planung
Das Inverter-Wandgerät MundoClima MUP-W9 bietet 21 dB(A) Betriebslautstärke. Der Leitfaden beschreibt die Systemkonfiguration für Wohn- und Büroumgebungen.

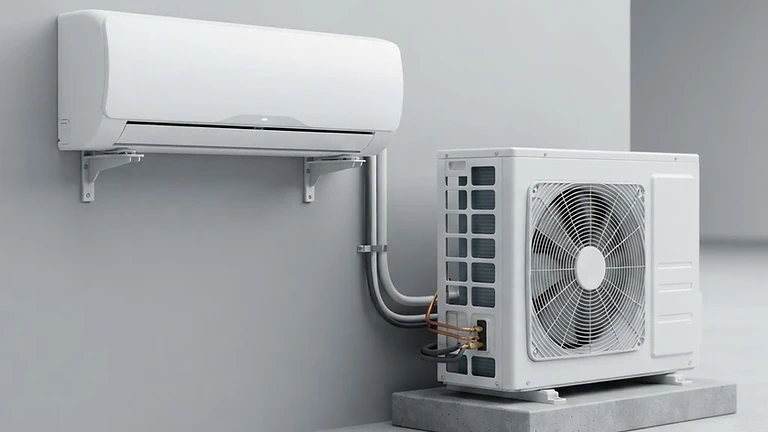

Die Baureihe MundoClima MUP-W9
Die Baureihe MundoClima MUP-W9 umfasst hocheffiziente DC-Inverter-Wandsplitgeräte, die primär für anspruchsvolle Wohnräume, Praxisräume und moderne Büroumgebungen entwickelt wurden. Die Modellreihe kombiniert niedrige Geräuschemissionen ab 21 dB(A) mit hoher saisonaler Energieeffizienz im Kühl- (SEER bis A++) und Heizmodus (SCOP bis A+).
Konstruktiver Aufbau der MUP-W9 Inneneinheit
- Flaches Matt-Design: Zeitlose Ästhetik mit verdecktem LED-Display („Ghost Display“), das sich bei Dunkelheit oder auf Wunsch komplett deaktivieren lässt.
- 3D-Luftverteilung: Automatische motorisierte Lamellenverstellung sowohl in vertikaler als auch horizontaler Achse für zugluftfreien Komfort.
- Mehrstufiges Filtersystem: Kombination aus hochdichtem HD-Vorfilter, Aktivkohle-Einsatz und ionisierender Reinigungsfunktion zur Absorption von Gerüchen, Pollen und Feinstaub.
- Kältemittelleckage-Erkennung: Elektronische Überwachung der Verdampfer- und Verflüssigertemperaturen; bei Druckabfall schaltet das Gerät automatisch ab und meldet den Code „EC“.
Technische Auslegungsdaten der MUP-W9 Modellpalette
| Modellkennung | Kühlleistung (kW) | Heizleistung (kW) | Kältemittel | Rohrdimension flüssig/gasförmig | Max. Leitungslänge / Höhendifferenz | |---|---|---|---|---|---| | MUP-09-W9 | 2,6 (0,9 - 3,4) | 2,9 (0,8 - 3,7) | R32 | 1/4" (6,35 mm) / 3/8" (9,52 mm) | 25 m / 10 m | | MUP-12-W9 | 3,5 (1,1 - 4,2) | 3,8 (1,1 - 4,2) | R32 | 1/4" (6,35 mm) / 3/8" (9,52 mm) | 25 m / 10 m | | MUP-18-W9 | 5,3 (1,8 - 6,1) | 5,6 (1,4 - 6,7) | R32 | 1/4" (6,35 mm) / 1/2" (12,7 mm) | 30 m / 20 m | | MUP-24-W9 | 7,0 (2,1 - 7,9) | 7,3 (1,6 - 7,9) | R32 | 3/8" (9,52 mm) / 5/8" (15,88 mm) | 50 m / 25 m |
Praxisleitfaden zur Kälteleistungsberechnung
Zur korrekten Auswahl eines MUP-W9 Splitgerätes für Wohnbereiche dient folgende Standardformel zur überschlägigen Kühllastberechnung: $$Q_{\text{Kühl}} = V_{\text{Raum}} \cdot q_{\text{spez}} + Q_{\text{Zusatz}}$$
Beispielrechnung Wohnzimmer mit Südfenstern:
- Grundfläche: $32 \text{ m}^2$, Raumhöhe: $2,50 \text{ m} \rightarrow V_{\text{Raum}} = 80 \text{ m}^3$
- Spezifische Kühllast bei guter Dämmung mit Sonneneinstrahlung: $q_{\text{spez}} = 35 \text{ W/m}^3$
- Interne Lasten (2 Personen à 120 W + TV/Geräte 300 W): $Q_{\text{Zusatz}} = 540 \text{ W}$
$$Q_{\text{Kühl}} = 80 \text{ m}^3 \cdot 35 \text{ W/m}^3 + 540 \text{ W} = 2.800 \text{ W} + 540 \text{ W} = 3.340 \text{ W} ; (3,34 \text{ kW})$$
Ergebnis: Das Modell MUP-12-W9 mit einer Nennkälteleistung von 3,5 kW ist für diesen Raum optimal dimensioniert, um auch an Hitzetagen zuverlässig im Teillastbetrieb energieeffizient zu arbeiten.
