Ersatzteilmanagement für MundoClima Klimasysteme und Wärmepumpen
Um Ausfallzeiten im gewerblichen und privaten Bereich zu minimieren, erfordert die Ersatzteilbeschaffung für MundoClima-Systeme (unter der Schirmherrschaft von Salvador Escoda S.A.) eine exakte Typenschildanalyse. Bauteilrevisionen bei Platinen, Verdichtern und Lüftermotoren orientieren sich strikt am Produktionszeitraum und der internen Codenummer (CL- oder SO-Nummer).
Wesentliche Ersatzteil- und Zubehörkategorien
-
Elektronische Regelungskomponenten
- Hauptsteuerplatinen (Main PCB) für Außen- und Inneneinheiten.
- IPM-Module (Inverter Power Module) zur Kompressoransteuerung.
- Empfänger- und Displayplatinen für Wand- und Kassettengeräte.
-
Kältetechnische Sensorik
- Verdampfer- und Verflüssigertemperaturfühler (NTC 5k, 10k, 15k, 50k Ohm).
- Heißgas-Temperaturfühler (Discharge Temperature Sensor).
- Elektronische Expansionsventile (EEV) inklusive Schrittmotorspulen.
-

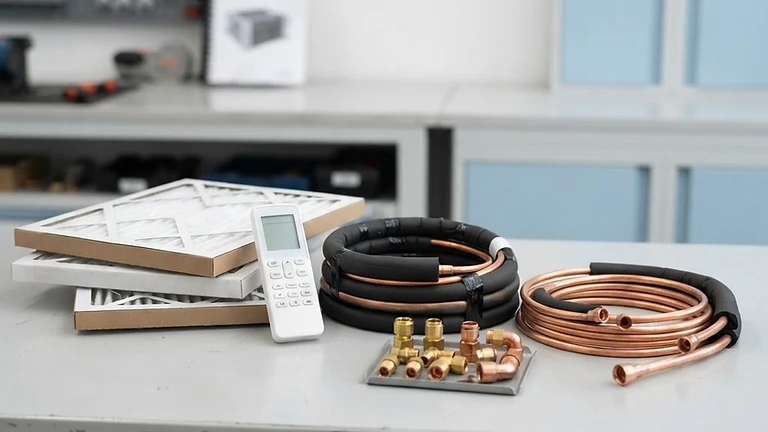

Mechanische und lufttechnische Komponenten
- DC-Lüftermotoren für Innen- und Außengeräte.
- Kondensatpumpen für Zwischendeckenkassetten und Kanalgeräte.
- Luftfilterkassetten (HD-Filter, Aktivkohle-, photokatalytische Filter).
Prüfverfahren: Widerstandswerte von Temperatursensoren ermitteln
Bevor Elektronikkomponenten ausgetauscht werden, sollte der Techniker die Fühlerwerte per Multimeter (Widerstandsmessung im abgeklemmten Zustand) kontrollieren.
Sensor-Referenztabelle (MundoClima Standard-NTC-Fühler bei typischen Werten)
| Temperatur (°C) | NTC 10 kΩ (Umgebungs-/Rohrfühler) | NTC 50 kΩ (Heißgasfühler) | |---|---|---| | 0 °C | 27,28 kΩ | 161,5 kΩ | | 10 °C | 17,96 kΩ | 100,8 kΩ | | 20 °C | 12,09 kΩ | 64,8 kΩ | | 25 °C | 10,00 kΩ | 50,0 kΩ | | 30 °C | 8,31 kΩ | 38,9 kΩ | | 50 °C | 3,60 kΩ | 14,8 kΩ |
Diagnoseregel: Weicht der gemessene Widerstandswert bei bekannter Bauteiltemperatur um mehr als ±7 % von der Kennlinie ab, ist der Sensor defekt und muss getauscht werden.
Ablauf einer strukturierten Ersatzteilanfrage
- Typenschild fotografieren: Vollständige Modellbezeichnung (z. B. MUP-12-W9 oder MAM-12) und Seriennummer erfassen.
- Herstellungscode (CL-Code): 7-stelligen Zahlencode (z. B. CL20801) notieren, der sich auf dem Typenaufkleber der Einheit befindet.
- Fehlercode und Symptom: Exakte Display-Anzeige (z. B. E1, E6, P4, EC) und Fehlerhistorie im Serviceformular angeben.
- Bauteilposition: Exakte Position aus der Explosionszeichnung des jeweiligen Servicehandbuchs angeben.
