MundoClima Split- und Gewerbeklimasysteme: Montagevorbereitung und Vorinstallationsdaten

Leitfaden zur baulichen und kältetechnischen Vorinstallation

Eine fachgerechte Vorinstallation gewährleistet den reibungslosen Betrieb und die Langlebigkeit aller MundoClima Kälte- und Wärmepumpensysteme. Vor der Montage der Einheiten müssen Kältemittelleitungen, Kondensatabläufe und Elektroanschlüsse gemäß den Herstellerspezifikationen verlegt werden.

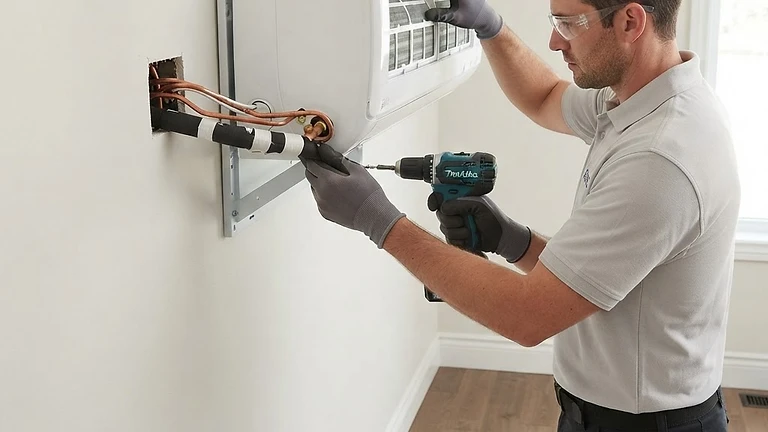

Kältetechnische Dimensionierung und Verlegung

• Rohrdurchmesser und Wandstärken: Kältemittelkupferrohre müssen zwingend für die Betriebsdrücke von R32 bzw. R410A nach EN 12735-1 zertifiziert sein. Die Querschnitte von Flüssigkeits- (z. B. 1/4" oder 3/8") und Sauggasleitungen (z. B. 3/8", 1/2" oder 5/8") sind dem jeweiligen Geräte-Typenschild zu entnehmen.
• Dämmung und Schutz: Beide Kältemittelleitungen müssen separat und diffusionsdicht isoliert werden. Bei Unterputzverlegung sind Knicke zwingend durch passende Biegeschablonen zu vermeiden.
• Trassenführung und Höhenunterschiede: Zulässige Leitungslängen sowie maximale Höhendifferenzen zwischen Innen- und Außeneinheit müssen eingehalten werden. Bei größeren Steigleitungen sind gegebenenfalls Ölrückführbögen (Ölhebebögen) vorzusehen.

Kondensatableitung

• Kondensatleitungen sind stets mit einem stetigen Gefälle von mindestens 1:100 (1 cm pro Meter) zu installieren.
• Bei unzureichendem Gefälle muss eine geeignete externe Kondensatpumpe mit Rückschlagventil und Alarmkontakt nachgerüstet werden.
• Freier Auslauf mit Geruchsverschluss (Siphon) verhindert Rückstau und Geruchsbelästigung aus dem Abwassernetz.

Elektrische Zuleitungen und Absicherung

• Separate Zuleitung mit träger Absicherung (Leitungsschutzschalter Charakteristik C) und allpoligem Fehlerstrom-Schutzschalter (RCD Typ A oder Typ B).
• Steuer- und Kommunikationsleitungen zwischen Innen- und Außengerät müssen getrennt von Starkstromkabeln verlegt oder abgeschirmt ausgeführt werden, um Signalstörungen im Inverterbus auszuschließen.
