MundoClima MUPR-H11 Wandklimageräte: Montage und Inbetriebnahme
Schritt-für-Schritt-Anleitung zur fachgerechten Montage, Kältemittelverrohrung und elektrischen Inbetriebnahme der MundoClima Wandklimageräte der Serie MUPR-H11.
Übersicht zur Installation
Die Split-Klimageräte der Serie MundoClima MUPR-H11 bestehen aus einer kompakten Inneneinheit zur Wandmontage und einem modulierenden Außengerät. Um optimale Effizienz und Betriebssicherheit zu gewährleisten, müssen die folgenden Vorgaben während der Installation eingehalten werden.
1. Standortwahl und Montage der Einheiten

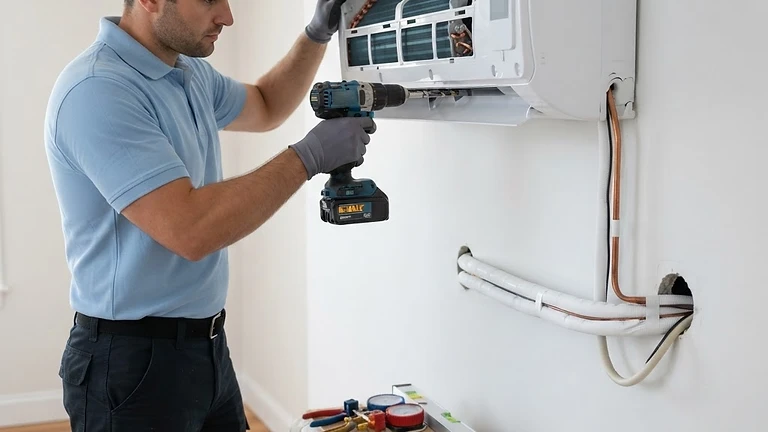

- Innengerät: Montieren Sie die Halteplatte waagerecht mit einer Wasserwaage an einer ausreichend tragfähigen Wand. Achten Sie auf Mindestabstände: 15 cm nach oben zur Decke, jeweils 15 cm zu seitlichen Wänden und mindestens 2,0 m Bodenfreiheit, um eine ungehinderte Luftzirkulation sicherzustellen.
- Kernbohrung: Führen Sie die Wanddurchführung (ca. 65–70 mm Durchmesser) mit einem leichten Gefälle von etwa 5–10 mm nach außen durch, damit Kondensat problemlos ablaufen kann.
- Außengerät: Platzieren Sie die Außeneinheit auf Schwingungsdämpfern (Gummipuffern) auf einem festen Fundament oder einer geprüften Wandkonsole. Beachten Sie Mindestabstände zur Rückwand (mind. 20 cm) und freien Ausblasweg (mind. 1,5 m vor dem Ventilator).
2. Kältemittelleitungen und Evakuierung
- Verwenden Sie isolierte Kupferrohre in Kältequalität mit den passenden Bördelanschlüssen.
- Verlegen Sie die Leitungen knickfrei unter Einhaltung der maximal zulässigen Leitungslängen und Höhendifferenzen gemäß Datenblatt.
- Ziehen Sie die Überwurfmuttern mit einem Drehmomentschlüssel nach Herstellervorgaben fest, um Leckagen zu vermeiden.
- Vakuumierung: Schließen Sie eine Vakuumpumpe mit Monteurhilfe an den Serviceanschluss an und evakuieren Sie den Kreislauf bis auf unter 2 mbar (500 Mikron). Halten Sie das Vakuum mindestens 15 Minuten, um Dichtheit und absolute Feuchtigkeitsfreiheit nachzuweisen.
3. Elektrischer Anschluss und Inbetriebnahme
- Führen Sie die Spannungsversorgung und die Steuerleitung zwischen Innen- und Außengerät gemäß Schaltplan mit witterungsbeständigen Gummischlauchleitungen aus.
- Sichern Sie die Anlage über einen separaten Leitungsschutzschalter und Fehlerstrom-Schutzschalter ab.
- Öffnen Sie nach erfolgreicher Dichtheitsprüfung vorsichtig die Absperrventile des Außengeräts mit einem Sechskantschlüssel.
- Starten Sie den Probelauf im Kühl- und Heizmodus, kontrollieren Sie die Ausblastemperatur sowie den ungestörten Kondensatablauf.
Fachgerechte Inbetriebnahme, Kältemittelberechnung und rechtliche Rahmenbedingungen
Für einen störungsfreien und energieeffizienten Betrieb der MundoClima MUPR-H11 Serie reicht eine bloße mechanische Befestigung nicht aus. Als Fachhandwerker oder geschulter Betreiber müssen Sie insbesondere die kältetechnischen Grenzwerte und normativen Vorgaben präzise einhalten.
Kältemittelleitung und Zusatzfüllung (R32)
Die Außeneinheiten der Serie MUPR-H11 sind werkseitig für eine Standardleitungslänge (in der Regel bis 5 m) mit Kältemittel R32 vorgefüllt. Übersteigt die tatsächlich verlegte einfache Rohrleitungslänge diese Basislänge, muss vor der Freigabe der Ventile zwingend Kältemittel nachgefüllt werden, um Leistungseinbußen oder Kompressorschäden zu verhindern.
| Modellgröße | Flüssigkeitsleitung | Sauggasleitung | Vorfüllung bis | Zusatzfüllung pro Extrameter | | :--- | :--- | :--- | :--- | :--- | | MUPR-09-H11 (2,6 kW) | 1/4" (6,35 mm) | 3/8" (9,52 mm) | 5 m | 12 g/m | | MUPR-12-H11 (3,5 kW) | 1/4" (6,35 mm) | 3/8" (9,52 mm) | 5 m | 12 g/m | | MUPR-18-H11 (5,3 kW) | 1/4" (6,35 mm) | 1/2" (12,7 mm) | 5 m | 12 g/m | | MUPR-24-H11 (7,0 kW) | 3/8" (9,52 mm) | 5/8" (15,88 mm) | 5 m | 24 g/m |
Beispielrechnung für MUPR-12-H11: Bei einer verlegten Trassenlänge von 9 m beträgt die Differenz zur werkseitigen Vorfüllung $9,\text{m} - 5,\text{m} = 4,\text{m}$. Die erforderliche Kältemittel-Zusatzmenge liegt bei $4,\text{m} \times 12,\text{g/m} = 48,\text{g}$. Diese Menge ist über eine digitale Kältemittelwaage gasförmig bzw. flüssig gemäß Herstellerspezifikation exakt zuzuführen.
Typische Montagefehler und deren Vermeidung
- Falsches Anzugsdrehmoment: Zu schwach angezogene Überwurfmuttern führen schleichend zu Kältemittelverlust; zu fest angezogene Muttern reißen den Bördelkragen ein. Verwenden Sie stets kalibrierte Drehmomentschlüssel (z. B. 15–18 Nm für 1/4" und 32–42 Nm für 3/8").
- Knicke in der Rohrleitung: Insbesondere bei Biegungen direkt hinter dem Innengerät muss eine Biegezange oder Biegefeder genutzt werden. Ein verengter Leitungsquerschnitt provoziert Druckabfälle und Drosselgeräusche.
- Ungenügende Evakuierung: Das einfache „Durchblasen“ (Purging) ist gesetzlich streng verboten und hinterlässt Restfeuchte. Diese reagiert mit Kälteöl zu Säure, die den Inverter-Verdichter mittelfristig zerstört. Ein Standvakuum von unter 500 Mikron muss absolut stabil gehalten werden.
- Wassersack im Kondensatschlauch: Verlegen Sie den Kondensatschlauch stetig fallend ohne Durchhang; andernfalls kommt es zu Rückstau und Wasseraustritt an der Inneneinheit.
Normative Vorgaben und F-Gase-Verordnung
Da das Gerät das Kältemittel R32 (Sicherheitsgruppe A2L, leicht entflammbar) nutzt, unterliegt die Montage der EU-F-Gase-Verordnung (EU 2024/573) sowie der DIN EN 378. Der Eingriff in den Kältekreislauf – insbesondere Bördelung, Druckprüfung mit trockenem Stickstoff, Evakuierung und Inbetriebnahme – darf ausschließlich durch zertifiziertes Fachpersonal mit Kälteschein (Sachkundenachweis Kategorie I oder II) erfolgen.
