MundoClima Aerotherm V2 Luft-Wasser-Wärmepumpen: Systemaufbau und Funktion
Übersicht über die MundoClima Aerotherm V2 Wärmepumpen zur energieeffizienten Raumbeheizung, Kühlung und Warmwasserbereitung im Wohn- und Gewerbebereich.
Die Gesamtlösung für modernes Heizen und Kühlen
Mit der Produktfamilie Aerotherm V2 bietet MundoClima eine hocheffiziente Luft-Wasser-Wärmepumpe, die Umweltwärme aus der Umgebungsluft zur Gebäudebeheizung, aktiven Kühlung und Trinkwarmwasserbereitung nutzt.
Aufbau und Funktionsweise

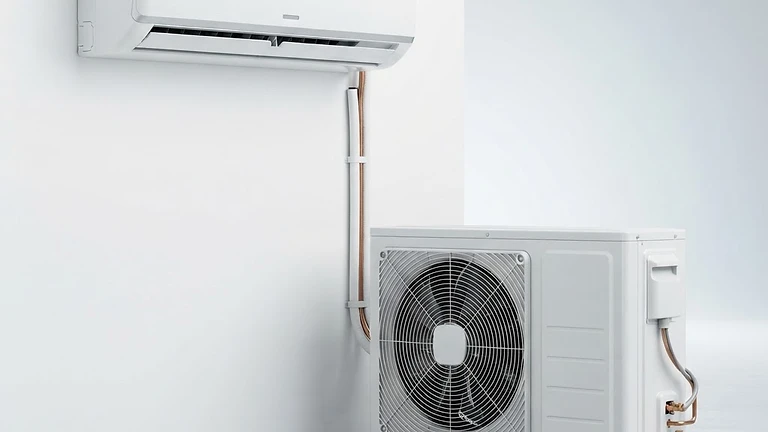

- Monoblock- oder Split-Konfiguration: Die Serie ist flexibel verfügbar. Bei Monoblock-Varianten befindet sich der komplette Kältekreislauf in der Außeneinheit, sodass wasserführende Leitungen direkt ins Haus geführt werden.
- Inverter-Verdichter: Stufenlose Leistungsregelung garantiert hohe Jahresarbeitszahlen (SCOP) und sichert einen stabilen Heizbetrieb selbst bei sehr niedrigen Außentemperaturen.
- Trinkwarmwasserbereitung (TWW): Über ein integriertes 3-Wege-Umschaltventil steuert die Anlage die Erwärmung eines separaten Warmwasserspeichers an, inklusive thermischer Desinfektionsprogramme.
- Flächenheizung und Fan Coils: Die Vorlauftemperaturen sind optimal auf Fußbodenheizungen, Deckenkühlungen sowie Gebläsekonvektoren abgestimmt.
Regelung und Smart-Grid-Integration
Über den integrierten Systemregler lassen sich Heizkurven präzise parametrieren. Ergänzend ermöglicht die Steuerung die Einbindung von Photovoltaikanlagen über potentialfreie Kontakte (Smart Grid Ready), um Eigenstrom effizient in Form von Wärme oder Kälte zu speichern.
Fachgerechte Auslegung, hydraulische Einbindung und Praxishinweise
1. Dimensionierung und Heizlast-Auslegung
Eine exakte Dimensionierung der MundoClima Aerotherm V2 ist entscheidend, um Takten im Teillastbereich zu vermeiden und eine hohe Jahresarbeitszahl sicherzustellen. Als Planungsgrundlage dient die Norm-Heizlastberechnung nach DIN EN 12831 unter Berücksichtigung der standortabhängigen Norm-Außentemperatur.
| Gebäudeparameter | Beispielwert (Bestand / Teilsaniert) | Beispielwert (KfW 55 Neubau) | | :--- | :--- | :--- | | Wohnfläche | 150 m² | 165 m² | | Spezifischer Wärmebedarf | ca. 75 W/m² | ca. 35 W/m² | | Transmissions- & Lüftungslast | 11,25 kW | 5,78 kW | | Warmwasserzuschlag (4 Pers. à 0,2 kW) | 0,80 kW | 0,80 kW | | Gesamte Auslegungsheizlast | 12,05 kW | 6,58 kW | | Empfohlenes Modell | Aerotherm V2 12 kW | Aerotherm V2 8 kW |
2. Installationsschritte und hydraulischer Anschluss
- Aufstellung des Außengeräts: Errichtung auf einem vibrationsentkoppelten Streifenfundament mit bauseitiger Kiespackung zur frostfreien Kondensatversickerung. Ausblasrichtung quer zur Hauptwindrichtung wählen.
- Kältetechnische Verbindung (Split-Ausführung): Verlegung der Kältemittelleitungen (Gas 5/8", Flüssigleitung) bis maximal 30 m Trassenlänge. Sorgfältiges Bördeln, Entgraten nach unten und Evakuieren auf unter 20 Pa (bzw. Restvakuum < 2 mbar) nach F-Gase-Verordnung (EU) 2024/573 durch zertifiziertes Personal.
- Hydraulische Einbindung: Anschluss der Vor- und Rückläufe an das Innengerät unter Einbindung eines Schlammabscheiders mit Magnetitfilter im Rücklauf sowie eines Differenzdruck-Überströmventils oder Reihenpufferspeichers zur Sicherstellung des Mindestvolumenstroms während des Abtauzyklus.
- Elektrischer Anschluss & Sensorik: Installation des werkseitig mitgelieferten Raumtemperaturfühlers im Führungsraum sowie Parametrierung der bauseitigen PV-Signalkontakte auf der Hauptplatine.
3. Typische Installations- und Betriebsfehler
- Mangelhafte Heizwasserqualität (VDI 2035): Zu hohe Wasserhärte oder falscher pH-Wert führen zu Kalkablagerungen im Plattenwärmetauscher der Inneneinheit und mindern den Wärmeübergang drastisch.
- Fehlender hydraulischer Abgleich: Führt zu ungleichmäßigen Vorlauftemperaturen, vorzeitigem Abschalten des Inverter-Verdichters und erhöhtem Stromverbrauch.
- Falsche Sensorposition: Montage des Raumtemperaturreglers in Zugluftbereichen oder direkter Sonneneinstrahlung verzerrt die Vorlaufanforderung.
- Überdimensionierung: Ein zu groß gewähltes Aggregat führt oberhalb des Bivalenzpunkts zu kurzen Verdichterlaufzeiten, was die Lebensdauer des Inverters verkürzt.
