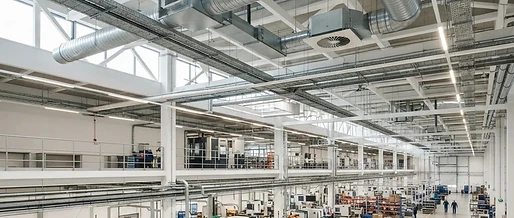

Effiziente Hallenkühlung mit R32-Invertertechnik und Automation

Thermische Dynamik in Industrie- und Logistikhallen beherrschen

Großflächige Produktions- und Lagerhallen sowie gewerbliche Nutzbauten stellen Kälte- und Klimatechniker vor hochkomplexe physikalische Herausforderungen. Massive innere Lasten durch Maschinenparks, Beleuchtung und permanente Personenbewegungen treffen im Sommer auf solare Einstrahlung über Lichtbänder und Flachdächer. Das Phänomen der thermischen Schichtung (Inversion) führt bei Raumhöhen von sechs bis über zwölf Metern dazu, dass sich im oberen Hallenbereich Heißluftblasen mit Temperaturen jenseits der 35 °C stauen, während im Aufenthaltsbereich der Mitarbeiter nach den Arbeitsstättenregeln (ASR A3.5) behagliche Temperaturen von maximal 26 °C einzuhalten sind.

Zur effektiven thermischen Konditionierung dieser Kubaturen hat S-Klima ein integratives Konzept vorgelegt, das Direktverdampfungssysteme (DX) auf R32-Basis mit modularer Kompaktlüftung und fortschrittlicher Mess-, Steuer- und Regelungstechnik (MSR) vernetzt. Kern dieses Lösungsansatzes ist es, die Hallenkühlung nicht als isolierte Kälteerzeugung zu betrachten, sondern die Enthalpieveränderungen der Hallenluft thermodynamisch präzise zu führen. Durch den gezielten Einsatz invertergesteuerter MHI-Außengeräte, vorinstallierter AHU-Kits an Kompaktlüftungsgeräten und der Steuereinheit CompTrol mit BSI-konformer IT-Architektur lassen sich enorme Betriebskostensenkungen bei strikter Einhaltung regulatorischer Grenzwerte erzielen.

Thermodynamische Grundlagen: Enthalpie, sensible Kühlung und Taupunktführung

Die Auslegung einer Hallenkühlung beruht maßgeblich auf dem h-x-Diagramm nach Mollier. Die vom Kälteerzeuger abzuführende Gesamtkühlleistung $\dot{Q}_{ges}$ setzt sich aus dem sensiblen Wärmestrom $\dot{Q}_s$ zur Senkung der Raumlufttemperatur sowie dem latenten Wärmestrom $\dot{Q}_l$ zur Entfeuchtung der Luft zusammen:

$$\dot{Q}_{ges} = \dot{m}L \cdot \Delta h = \dot{m}L \cdot (h{ein} - h{aus})$$

Hierbei bezeichnet $\dot{m}_L$ den feuchten Luftmassenstrom und $\Delta h$ die Enthalpiedifferenz über den Wärmeübertrager. In reinen Logistikhallen dominiert in der Regel der sensible Anteil, da die Luftfeuchte durch geschlossene Tore weitgehend moderat bleibt. In Fertigungsumgebungen mit wasserbasierten Prozessen oder hoher Personalbelegung ist jedoch die latente Last entscheidend. Sinkt die Oberflächentemperatur des Verdampferregisters unter den Taupunkt der Hallenluft, kommt es zur Kondensation.

S-Klima setzt hier auf stufenlos modulierende elektronische Expansionsventile (EEV) und drehzahlvariable Inverter-Scrollverdichter. Über eine feinfühlige Saugdruckregelung wird die Verdampfungstemperatur $t_0$ gleitend zwischen 6 °C und 12 °C geführt. Dadurch wird die Oberflächentemperatur des Registers knapp oberhalb des Taupunkts gehalten, wenn keine Entfeuchtung erforderlich ist. Dieses Verfahren maximiert den Energy Efficiency Ratio (EER):

$$EER = \frac{\dot{Q}0}{P{el}}$$

Ein Anheben der Verdampfungstemperatur um nur 1 Kelvin reduziert das Druckverhältnis am Verdichter signifikant und senkt den elektrischen Energiebedarf des Kältekreises um etwa 2,5 bis 3 Prozent. Die Kompressionsarbeit nähert sich dadurch dem theoretischen Carnot-Gütegrad an, während unkontrollierte Kondensatverluste und Druckverluste im Register minimiert werden.

DX-Kompaktlüftung: Baureihen LXH und LRH mit vorintegriertem AHU-Kit

In vielen Industrieobjekten reicht eine reine Umluftkühlung nicht aus, da gemäß DIN EN 16798-1 und den Vorgaben der Arbeitsstättenrichtlinien ein definierter Außenluftwechsel zur Abfuhr von Schadstoffen und CO₂ zwingend vorgeschrieben ist. Um Lüftungs- und Kältetechnik nicht getrennt planen und installieren zu müssen, kombiniert S-Klima die Kompaktlüftungsgeräte der Baureihen LXH und LRH direkt mit R32-Außeneinheiten von Mitsubishi Heavy Industries.

Das Herzstück der Schnittstelle bildet das werkseitig vormontierte und parametrierte Modul AHU-KIT-SP2. Es übernimmt die direkte Signalübertragung zwischen der Gebäudeleittechnik bzw. dem internen Regler des Lüftungsgerätes und der Elektronik des Außengeräts. Das Kit transformiert standardisierte Steuersignale (z. B. 0–10 V oder Modbus RTU) in native Busbefehle für das elektronische Expansionsventil und den Inverter-Verdichter des Außenteils.

Wesentliche technische Merkmale der DX-Kompaktlüftungslösung

• Hocheffiziente Wärmerückgewinnung: Integrierte Gegenstrom-Plattenwärmeübertrager (Baureihe LXH) bzw. Rotationswärmeübertrager (Baureihe LRH) erreichen Rückwärmzahlen von über 80 % nach EN 308 und entlasten den Kältekreis bei sommerlichen Spitzenlasten durch Vorkühlung der Außenluft.
• Optimierte Wärmeübertrager: 3-Flächen-Verdampferstrukturen sorgen für geringe luftseitige Druckverluste ($\Delta p < 120\text{ Pa}$) bei maximaler turbulenter Strömung im Kältemittelrohr.
• EC-Ventilatorentechnik: Stufenlos regelbare EC-Radialventilatoren mit rückwärts gekrümmten Schaufeln passen den Volumenstrom bedarfsgerecht an die Hallenbelegung an.
• Reduzierte Kältemittelfüllmenge: Durch den Einsatz des Sicherheitskältemittels R32 (Sicherheitsklasse A2L nach DIN EN 378) mit einem Global Warming Potential (GWP) von 675 verringert sich die CO₂-Äquivalent-Belastung im Vergleich zu herkömmlichen R410A-Systemen um rund 75 Prozent.

| Parameter / Kennwert | Konventionelles Umluftsystem (R410A) | S-Klima DX-Lüftungskonzept (LXH/LRH mit R32) | | :--- | :--- | :--- | | Kältemittel / GWP | R410A (GWP: 2.088) | R32 (GWP: 675) | | Außenluftzufuhr | Separate Anlage erforderlich | Integriert mit Wärmerückgewinnung | | Jahresarbeitszahl Kühlen (SEER) | ca. 3,8 bis 4,2 | ca. 5,4 bis 6,1 | | Teillastregelung | Mehrstufig oder Ein/Aus | Kontinuierlich 15–100 % via DC-Inverter | | MSR-Integration | Proprietäre Koppelrelais | AHU-KIT-SP2 mit Modbus / CompTrol | | F-Gase-Auditaufwand | Hoch (häufige Dichtheitsprüfungen) | Deutlich reduziert durch geringere Füllmengen |

CompTrol 4Web NOVA RC: Gebäudeautomation mit BSI-konformer IT-Sicherheit

Ein zentraler Schwachpunkt moderner Hallenkühlkonzepte war bislang die Anfälligkeit vernetzter Regelsysteme gegenüber Cyberangriffen und unzureichend synchronisierten Teillastszenarien. Mit der Weiterentwicklung der Steuereinheit CompTrol 4Web NOVA RC begegnet S-Klima diesen Herausforderungen. Die Einheit dient als intelligentes Bindeglied zwischen Hallenklimageräten, Raumfühlern und der übergeordneten Gebäudeleittechnik (GLT).

Die Steuerung erfüllt erweiterte Standards bezüglich der IT-Sicherheit gemäß den Empfehlungen des Bundesamts für Sicherheit in der Informationstechnik (BSI-ready). In modernen Industrie 4.0-Fertigungen, in denen Kälteanlagen über BACnet/IP oder Modbus TCP direkt in das Firmennetzwerk eingebunden werden, ist dieser Schutz vor unbefugtem Zugriff unverzichtbar. Neben verschlüsselten Kommunikationsprotokollen verfügt das System über ausgefeilte kältetechnische Betriebsmodi:

1. Erweitertes Sequencing: Bei Hallenanlagen mit mehreren Kältekreisen schaltet CompTrol die Inverter-Maschinen so zu, dass alle Aggregate im energetisch optimalen Teillastbereich (zwischen 45 % und 75 % Auslastung) arbeiten. Dies schont die Verdichtermechanik und optimiert die Wärmeübertragung an den Kondensatoren.
2. Rotierendes Betriebsstunden-Management: Gleichmäßige Abnutzung aller Verdichtereinheiten verhindert vorzeitige Einzelausfälle.
3. Trendaufzeichnung und Störungs-Prädiktion: Echtzeitüberwachung von Heißgastemperaturen, Überhitzungswerten und Druckdifferenzen ermöglicht die Früherkennung von Kältemittelverlusten gemäß Verordnung (EU) 2024/573.

Dimensionierungsbeispiel: Auslegung einer 1.200 m² Produktionshalle

Zur Veranschaulichung der praktischen Auslegung dient eine typische Industriehalle für spanende Fertigung:

• Hallengrundfläche: $A = 1.200\text{ m}^2$, lichte Höhe: $h = 6,5\text{ m}$ (Raumvolumen $V = 7.800\text{ m}^3$)
• Transmissions- und Strahlungslast (Dach/Wand nach DIN 4108): $\dot{Q}_T = 28\text{ kW}$
• Interne Lasten (Maschinenleistung, Beleuchtung, 20 Mitarbeiter): $\dot{Q}_i = 44\text{ kW}$
• Außenluftbedarf: $V_{AU} = 4.000\text{ m}^3/\text{h}$ (entspricht ca. $1,11\text{ m}^3/\text{s}$, Dichte $\rho = 1,2\text{ kg/m}^3$, $\dot{m}_L = 1,33\text{ kg/s}$)
• Auslegungszustand außen: $t_{AU} = +34\text{ °C}$, rel. Feuchte $\varphi_{AU} = 40% \implies h_{AU} \approx 64,5\text{ kJ/kg}$
• Zielzustand Halle: $t_R = +24\text{ °C}$, rel. Feuchte $\varphi_R = 50% \implies h_R \approx 47,8\text{ kJ/kg}$

Thermodynamische Leistungsberechnung

1. Kühllast aus internen und Transmissionslasten: $$\dot{Q}_{Raum} = \dot{Q}_T + \dot{Q}_i = 28\text{ kW} + 44\text{ kW} = 72\text{ kW}$$

2. Außenluft-Kühllast ohne Wärmerückgewinnung: $$\dot{Q}_{Lüftung,brutto} = \dot{m}L \cdot (h{AU} - h_R) = 1,33\text{ kg/s} \cdot (64,5 - 47,8)\text{ kJ/kg} = 22,2\text{ kW}$$

3. Reduktion durch Gegenstrom-Wärmerückgewinnung (Rückwärmzahl $\Phi = 75%$): Die Außenluft wird durch die Fortluft thermodynamisch vorgekühlt: $$t_{nach WRG} = 34\text{ °C} - 0,75 \cdot (34\text{ °C} - 24\text{ °C}) = 26,5\text{ °C}$$ Die effektiv verbleibende Last für die Kältetechnik aus der Außenluftaufbereitung sinkt damit auf ca. $5,8\text{ kW}$.

4. Gesamtkühlleistung: $$\dot{Q}{ges} = \dot{Q}{Raum} + \dot{Q}_{Lüftung,netto} = 72\text{ kW} + 5,8\text{ kW} = 77,8\text{ kW}$$

Ein S-Klima Verbundsystem aus zwei invertergeregelten R32-Außeneinheiten (je ca. 40 kW Nennkälteleistung), gekoppelt an ein zentrales LXH-Kompaktlüftungsgerät für den Grundluftwechsel sowie zwei dezentrale DX-Umlufttruhen, deckt diese Last präzise ab. Durch die Inverterregelung moduliert das Gesamtsystem im Teillastbereich stufenlos bis auf 12 kW herunter, wodurch Taktverluste vollständig vermieden werden.

Regulatorische Rahmenbedingungen: F-Gase-Verordnung und Gebäudeenergiegesetz (GEG)

Die Planung moderner Hallenkühlanlagen im Jahr 2026 unterliegt strengen gesetzlichen Leitplanken. Die novellierte F-Gase-Verordnung (EU) 2024/573 forciert den sukzessiven Phase-down fluorierter Treibhausgase. Kältemittel mit hohem GWP (wie R410A) werden durch Quotenverknappung massiv verteuert. R32 etabliert sich im DX-Split- und VRF-Bereich als zuverlässige Brückentechnologie mit geringem Treibhauspotenzial, hoher volumetrischer Saugleistung und exzellenter Wärmeübertragungsgüte.

Parallel dazu fordert das Gebäudeenergiegesetz (GEG) in § 68 strenge energetische Grenzwerte für die Raumlufttechnik in Nichtwohngebäuden. Vorgeschrieben sind maximale spezifische Ventilatorleistungen (SFP-Klassen nach DIN EN 16798-3) sowie ein Mindest-Wirkungsgrad der Wärmerückgewinnung. Durch die direkte digitale Einbindung der S-Klima AHU-Kits in die CompTrol-Umgebung wird die Einhaltung dieser Parameter permanent auditiert und manipulationssicher protokolliert.

Fazit und Planungsempfehlung für die Praxis

Die Zeiten überdimensionierter, starr taktender Hallenklimatisierungen sind vorbei. Die intelligente Symbiose aus modulierenden R32-Direktverdampfungssystemen, hochwirksamer Kompaktlüftung und cybersicherer CompTrol-Automation beweist, wie Industriehallen wirtschaftlich, zukunftssicher und komfortabel konditioniert werden können. Planer und TGA-Fachbetriebe profitieren von klar definierten Schnittstellen, werkseitig vorkonfigurierten Regelungskomponenten und drastisch reduzierten Kältemittelfüllmengen.

Für Fachbetriebe, TGA-Ingenieure und gewerbliche Bauherren bietet das Fachportal www.klimacorner.de eine umfassende Plattform für Beratung, herstellerübergreifende Auslegungsunterstützung und hochwertige Komponenten der Kälte-, Klima- und Wärmepumpentechnik.
