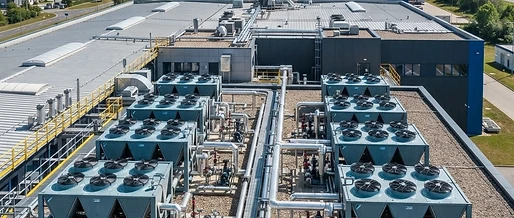

Hallenkühlung Industrie: Daikin R-32 Kaltwassersätze optimieren

Thermische Dynamik und Herausforderungen der modernen Hallenkühlung

Produktionsstätten, Montagewerke und automatisierte Hochregallager stellen die Technische Gebäudeausrüstung (TGA) vor anspruchsvolle thermophysikalische Hürden. Hohe interne Lasten durch Maschinenparks, Transportroboter und Prozessabwärme treffen auf großflächige Hüllflächen mit beachtlicher solarer Einstrahlung. Im Gegensatz zu standardisierten Büroimmobilien erfordert die Hallenkühlung eine differenzierte Betrachtung von Luftschichtung, Enthalpiedifferenzen und Raumvolumina.

Während in Aufenthalts- und Arbeitsbereichen von Werkhallen die Arbeitsstättenregel ASR A3.5 Grenzwerte vorschreibt, müssen in automatisierten Fertigungs- und Logistikbereichen empfindliche Grenztemperaturen für Elektronik, Umrichter und Lagergüter eingehalten werden. Ohne eine gezielte aktive Kühlung staut sich Wärme unter Hallendächern; die thermische Konvektion erzeugt vertikale Temperaturgradienten von bis zu 2 Kelvin pro Meter Hallenhöhe. Um diese Wärmelasten dauerhaft und energieeffizient abzuführen, rücken zentrale Kaltwassersysteme in Kombination mit leistungsgeregelten Umluftkühlgeräten oder Zuluftkonditionierungen in den Fokus der Fachplanung.

Thermodynamische Grundlagen: Der Kältekreisprozess im Kaltwassersatz

Der Kern moderner Kaltwassersysteme für die Hallenkühlung basiert auf der Kompressionskältemaschine. Dieser thermodynamische Kreisprozess nutzt das Verdampfen und Verflüssigen eines Kältemittels bei unterschiedlichen Druckniveaus zur gezielten Wärmeübertragung.

Die vier Phasen des Kreisprozesses

1. Verdampfung (Q_zu): Das flüssige Kältemittel strömt unter niedrigem Druck in einen Platten- oder Rohrbündelwärmetauscher (Verdampfer). Hier nimmt es Wärme aus dem Hallen-Kaltwasserkreislauf auf und geht vollständig in den dampfförmigen Aggregatzustand über. Die Enthalpie des Fluids steigt signifikant an.
2. Verdichtung (W_t): Der Kältemittelverdichter saugt den Dampf an und komprimiert ihn auf ein höheres Druckniveau. Durch die mechanische Arbeit steigen Druck und Heißgastemperatur steil an.
3. Kondensation (Q_ab): Im luftgekühlten Verflüssiger gibt das Kältemittel seine sensible und latente Wärme an die Außenluft ab. Es kondensiert wieder zu einer unterkühlten Flüssigkeit.
4. Expansion: Im elektronischen Expansionsventil (EEV) wird das flüssige Arbeitsmedium isenthalp entspannt. Druck und Siedetemperatur sinken schlagartig ab, bevor der Kältekreis im Verdampfer von neuem beginnt.

Die theoretische Obergrenze des Wirkungsgrads definiert der Carnot-Prozess. Der Carnot-Gütegrad COP_Carnot ergibt sich aus dem Verhältnis der Verdampfungstemperatur T_0 zur Differenz zwischen Verflüssigungstemperatur T_c und Verdampfungstemperatur:

$$\text{COP}_{\text{Carnot}} = \frac{T_0}{T_c - T_0}$$

Reale Kaltwassersätze erreichen aufgrund von Druckverlusten in Rohrleitungen, internen Reibungsverlusten und Wärmeübertragungsgrädigkeiten einen realen COP (Coefficient of Performance) bzw. EER (Energy Efficiency Ratio), der typischerweise zwischen 45 und 60 Prozent des Carnot-Werts liegt. Jedes Kelvin, um das die Kaltwasservorlauftemperatur angehoben werden kann (z. B. von 6 °C auf 12 °C bei induktiven Deckenkühllufterhitzern), verbessert die Leistungszahl des Kältekreises um durchschnittlich 2,5 bis 3 Prozent.

Daikins Systemantwort: Inverter-Kaltwassersätze mit R-32 für Gewerbe- und Hallenobjekte

Der Hersteller Daikin treibt im Segment der luftgekühlten Kaltwassersätze und reversiblen Wärmepumpen die Umstellung auf zukunftsfähige Kältemittel und getaktete Invertertechnik kontinuierlich voran. Die Kaltwassersatz-Serien EWYT-CZ (im kleineren Leistungsbereich von 16 bis 90 kW) sowie die Baureihen EWYT-B- (Großkaltwassersätze von 74 bis über 600 kW) setzen konsequent auf das Sicherheitskältemittel R-32 (Difluormethan, Sicherheitsgruppe A2L).

Thermophysikalische Vorzüge von R-32

R-32 verfügt mit einem GWP von 675 über ein um rund 68 Prozent geringeres Treibhauspotenzial als das lange Zeit dominierende Standardkältemittel R-410A (GWP 2088). Aus kältetechnischer Sicht bietet R-32 eine um etwa 12 Prozent höhere volumetrische Kälteleistung sowie herausragende Wärmeübergangskoeffizienten in Plattenwärmetauschern. Dadurch können die internen Rohrdurchmesser minimiert und die Kältemittelfüllmenge bei gleicher thermischer Nennleistung um bis zu 30 Prozent reduziert werden.

Stufenlose Leistungsregelung dank DC-Inverter-Scrollverdichtern

In Fertigungs- und Lagerhallen fluktuieren Kühllasten wetter- und schichtabhängig drastisch. Konventionelle Ein/Aus-Verdichter führen zu häufigen Schaltzyklen, mechanischem Verschleiß und unerwünschten Temperaturschwankungen im Kaltwassernetz. Die von Daikin eingesetzten Inverter-Scrollverdichter modulieren die Kälteleistung über bürstenlose Gleichstrommotoren und Frequenzumformer stufenlos zwischen 20 und 100 Prozent.

Dadurch arbeiten die Maschinen die überwiegende Betriebszeit im thermodynamisch günstigen Teillastbereich. Der SEER (Seasonal Energy Efficiency Ratio) nach EN 14825 steigt bei modernen Daikin Einheiten auf Werte von über 5,2, was die Betriebskosten über die gesamte Lebensdauer erheblich senkt.

Dimensionierung und Praxis-Auslegung: Kaltwasser vs. Adiabate Kühlung

Bei der Konzeptionierung einer Hallenkühlung stehen TGA-Planer häufig vor der Entscheidung zwischen reinen Kaltwassersätzen, adiabaten Verdunstungskühlsystemen oder hybriden Konzepten. Ein systematischer Kennwerte-Vergleich verdeutlicht die spezifischen Einsatzgrenzen:

| Kriterium | Inverter-Kaltwassersatz (z. B. Daikin EWYT-B-) | Direkt-adiabate Hallenkühlung | Indirekte Verdunstungskühlung | | :--- | :--- | :--- | :--- | | Kälteträger / Fluid | Wasser bzw. Wasser-Glykol | Luft (Wasserzerstäubung/Befeuchtung) | Außenluft/Wasser im Wärmetauscher | | Kühlleistungsgrenze | Nahezu unbegrenzt skalierbar | Streng abhängig von Außenfeuchte | Abhängig von Außen-Feuchtkugeltemperatur | | Raumluftfeuchte | Entfeuchtung gezielt steuerbar | Steigt zwingend an (+20 bis +40 % r.F.) | Bleibt im Raum unverändert | | Eignung für Elektronik| Exzellent, keine Feuchteeinträge | Kritisch (Korrosions-/Kondensationsgefahr) | Gut bis sehr gut | | Investitionskosten | Mittel bis hoch | Niedrig bis mittel | Mittel | | Trinkwasservorschriften| Keine hygienischen Auflagen für Wasser | VDI 2047 Blatt 2 / VDI 6022 zwingend | VDI 2047 Blatt 2 zu beachten |

Während adiabate Systeme an heißen, schwülen Sommertagen mit hoher Außenluftfeuchte physikalisch an ihre Grenzen stoßen, liefert der Kaltwassersatz prozesssicher definierte Vorlauftemperaturen – unabhängig von der Außenluftenthalpie.

Beispielrechnung: Kühllast und Hydraulik einer 2.500 m² Montagehalle

Zur Verdeutlichung der Dimensionierungsgrößen dient eine beispielhafte Montagehalle:

• Hallengrundfläche: $A = 2.500,\text{m}^2$, lichte Höhe: $h = 6{,}5,\text{m}$
• Spezifische thermische Kühllast (Transmission, Solar, interne Lasten, Beleuchtung): $q_k = 90,\text{W/m}^2$

$$\dot{Q}_{\text{ges}} = 2.500,\text{m}^2 \times 90,\text{W/m}^2 = 225.000,\text{W} = 225,\text{kW}$$

Für den Kaltwasserkreis wird ein Standard-Temperaturniveau von Vorlauf $T_V = 7,^\circ\text{C}$ und Rücklauf $T_R = 12,^\circ\text{C}$ gewählt (Spreizung $\Delta T = 5,\text{K}$). Mit der spezifischen Wärmekapazität von Wasser ($c_p \approx 4{,}18,\text{kJ/(kg}\cdot\text{K)}$) errechnet sich der erforderliche Kaltwasservolumenstrom $\dot{V}$ wie folgt:

$$\dot{m} = \frac{\dot{Q}}{c_p \times \Delta T} = \frac{225,\text{kW}}{4{,}18,\frac{\text{kJ}}{\text{kg}\cdot\text{K}} \times 5,\text{K}} = 10{,}76,\frac{\text{kg}}{\text{s}} \approx 38{,}75,\text{m}^3/\text{h}$$

Ein Daikin R-32 Kaltwassersatz mit 240 kW Kälteleistung deckt diesen Bedarf souverän ab. Im Teillastbetrieb passt der Inverterverdichter die Leistung bedarfsgerecht an, während hocheffiziente Umwälzpumpen mit Differenzdruckregelung den hydraulischen Volumenstrom drosseln, um Hilfsenergie einzusparen.

Hydraulische Einbindung und Gebäudeautomation: Das Nervensystem der Halle

Ein Kaltwassersatz entfaltet sein volles Potenzial erst im Zusammenspiel mit einer durchdachten Hydraulik und digitaler Gebäudeautomation (GA). Im Halleninneren kommen vorzugsweise Deckenumluftkühlgeräte, Textilluftschläuche mit Weitwurfdüsen oder zentrale Lüftungsgeräte mit Kaltwasser-Kühlregistern zum Einsatz.

Hydraulische Entkopplung und Mindestvolumenströme

Um ein Takten der Kältemaschine bei minimaler Abnahme zu verhindern, ist eine hydraulische Weiche oder ein Pufferspeicher im Rücklauf vorzusehen. Daikin integriert in seine Kaltwassersätze intelligente Frostschutz- und Durchflussüberwachungen. Elektronische Stellventile an den Hallen-Umluftkühlern modulieren druckunabhängig (PICV-Ventile), sodass der Auslegungsmassenstrom an jedem Hallenabschnitt garantiert ist.

Nahtlose Leittechnik-Anbindung über BACnet und Modbus

Über standardisierte Schnittstellen wie BACnet MS/TP, BACnet IP oder Modbus RTU binden sich Daikin Kaltwassersätze direkt an die zentrale Gebäudeleittechnik (GLT) an. Dies erlaubt ein ganzheitliches Monitoring:

• Dynamische Sollwertgleitung: Bei milden Außentemperaturen hebt die Steuerung die Kaltwassertemperatur automatisch an, was den EER sofort anhebt.
• Taupunktüberwachung: In Kombination mit Raumfeuchtefühlern wird der Kaltwasservorlauf so geregelt, dass an ungedämmten Rohren oder Deckenstrahlprofilen niemals Kondensat anfällt.
• Alarmmanagement und vorausschauende Wartung: Drucktransmitter und Temperatursensoren im Kältekreis melden Unregelmäßigkeiten (z. B. beginnenden Kältemittelmangel oder Filterverschmutzung), bevor es zu einem teuren Produktionsstillstand kommt.

Normative Leitplanken: F-Gase, EN 378 und GEG im industriellen Kontext

Fachplaner und Anlagenbetreiber stehen 2026 vor klaren gesetzlichen Vorgaben:

• F-Gase-Verordnung (EU 2024/573): Die schrittweise Quotierung von HFKW-Kältemitteln zwingt den Markt zu Fluiden mit niedrigem GWP. Daikins Fokussierung auf R-32 bei Kaltwassersätzen stellt sicher, dass Anlagen auch über das Jahr 2030 hinaus rechtssicher und wirtschaftlich mit Kältemittel versorgt und gewartet werden können.
• DIN EN 378 (Sicherheitstechnische und umweltrelevante Anforderungen): Da R-32 als A2L-Kältemittel (schwer entflammbar) eingestuft ist, müssen bei Innenaufstellungen Füllmengenbegrenzungen und Belüftungskonzepte nachgewiesen werden. Da Kaltwassersätze für Industriehallen in aller Regel als Monoblock-Außengeräte auf dem Hallendach oder im Freigelände platziert werden, verbleibt das Kältemittel komplett im Freien. Das Halleninnere wird ausschließlich von einem ungefährlichen Wasser- bzw. Solekreislauf durchströmt, was Genehmigungsverfahren drastisch vereinfacht.
• Gebäudeenergiegesetz (GEG) und DIN V 18599: Neubauten und tiefgreifende Sanierungen von Gewerbeobjekten verlangen strenge Primärenergiefaktoren und die Einhaltung energetischer Mindeststandards für Kälteerzeuger.

Fazit und Praxishinweise für Anlagenbetreiber

Die Kombination aus invertergeregelten R-32-Kaltwassersätzen von Daikin und einer intelligenten Gebäudeleittechnik bietet eine zukunftssichere, präzise und vor allem feuchteunabhängige Lösung für die anspruchsvolle Hallenkühlung. Betreiber profitieren von planbaren Betriebskosten, hoher Zuverlässigkeit und voller Konformität zu den europäischen Kältemittelvorschriften.

Für eine professionelle Auslegung, herstellerübergreifende Konzepte sowie die Beschaffung von Kaltwassersystemen, Split-Klimageräten und modernen Wärmepumpen steht Ihnen das Team von Klimacorner.de beratend zur Seite.
