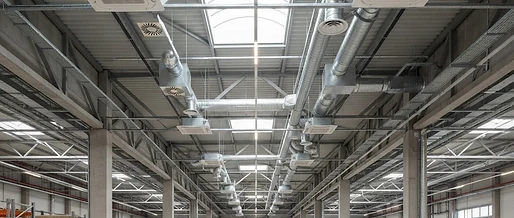

Hallenheizung dekarbonisieren: Daikin VRV 5 Wärmepumpen und R-32 Großraumklimatechnik

Thermodynamische Herausforderungen bei der Beheizung von Industrie- und Logistikhallen

Große Raumhöhen von sechs bis über fünfzehn Metern, erhebliche Luftwechselraten durch Toröffnungen sowie weitläufige Gebäudehüllen prägen Industrie-, Fertigungs- und Umschlagshallen. Werden diese Großräume nach dem Gebäudeenergiegesetz (GEG) und modernen Nachhaltigkeitskriterien saniert oder neu konzipiert, scheiden konventionelle, gasbefeuerte Dunkelstrahler oder alte Warmlufterzeuger zunehmend aus. Der Schlüssel zur Dekarbonisierung liegt in der industriellen Wärmepumpentechnik.

Bei Hallengebäuden existiert eine ausgeprägte Temperaturschichtung (Thermik): Warme Luft besitzt eine geringere Dichte und sammelt sich physikalisch bedingt unter dem Hallendach, während die Aufenthaltszone am Boden kühl bleibt. Ein unkontrolliertes Aufheizen über statische Heizkörper oder schlecht geführte Warmluftströme führt zu einem vertikalen Temperaturgradienten von bis zu 1,5 Kelvin pro Höhenmeter. Dies steigert die Transmissionswärmeverluste über das Hallendach dramatisch. Eine zukunftssichere Hallenheizung muss daher nicht nur Primärenergie einsparen, sondern auch die Luftführung und Kältekreisregelung exakt kontrollieren.

Direkte Raumkonditionierung mit Daikin VRV-Technologie

Hersteller Daikin hat mit der VRV-Technologie (Variable Refrigerant Volume) ein modulierendes Direktverdampfungskonzept etabliert, das sich ideal für großvolumige Industrieanwendungen eignet. Das System arbeitet als Luft-Luft-Wärmepumpe: Statt eines hydraulischen Zwischenkreises (Wasser) zirkuliert das Kältemittel direkt zwischen dem Außengerät und dezentral im Hallenraum platzierten Innengeräten oder integrierten Lüftungsregistern.

Durch den Wegfall des doppelten Wärmeübergangs (Kältemittel auf Wasser und Wasser auf Luft) verringern sich die thermodynamischen Exergieverluste deutlich. Die Verdampfungs- und Verflüssigungstemperaturen können im Kältekreisprozess näher an den Raumlufttemperaturen geführt werden. Dies führt zu einer spürbaren Anhebung der Leistungszahl (COP) und saisonalen Arbeitszahl (SCOP nach DIN EN 14825).

Variable Refrigerant Temperature (VRT) für optimierte Teillast

Ein zentraler technischer Hebel bei Daikin VRV-Anlagen ist die VRT-Regelung (Variable Refrigerant Temperature). Während konventionelle Invertersysteme meist nur die Verdichterdrehzahl variieren, passt die VRT-Steuerung im Heizbetrieb automatisch die Verflüssigungstemperatur an die tatsächliche Lastanforderung und Außentemperatur an:

• Niedrige Heizlast / Milde Außentemperaturen: Die Verflüssigungstemperatur wird abgesenkt (z. B. von 48 °C auf 40 °C). Dadurch sinkt der Druckhub, den der Inverter-Scrollverdichter überwinden muss. Die elektrische Leistungsaufnahme geht signifikant zurück.
• Hohe Heizlast / Tiefe Frosttemperaturen: Die Verflüssigungstemperatur wird dynamisch angehoben, um über Deckenluftheizer oder Kanaleinbaugeräte rasch hohe Vorlufttemperaturen für das rasche Wiederaufheizen nach Toröffnungen bereitzustellen.

Kältemittel R-32 im industriellen Maßstab: VRV 5 Serie

Im Zuge der verschärften europäischen F-Gase-Verordnung vollzieht Daikin in der Großraumklimatechnik den Schritt hin zu Kältemitteln mit geringerem Treibhauspotenzial. Das Kältemittel R-32 weist einen GWP-Wert (Global Warming Potential) von 675 auf – eine Reduktion um rund 68 Prozent gegenüber dem traditionellen R-410A (GWP 2088).

Sicherheitskonzepte und Kältemittelfüllmengen in Hallen

R-32 gehört gemäß ISO 817 / DIN EN 378 zur Sicherheitsklasse A2L (schwer entflammbar, ungiftig). Bei der Planung von Industrie- und Lagerhallen bietet das große Raumvolumen einen physikalischen Vorteil: Da der zulässige Grenzwert für die Kältemittelkonzentration (Practical Limit nach DIN EN 378) direkt vom Raumvolumen abhängt, können in Hallen mit Deckenhöhen ab 6 Metern weitverzweigte VRV-Rohrleitungsnetze mit hohen Kälteleistungen betrieben werden. Daikin integriert in der VRV 5 Serie dennoch werksseitige Sicherheitsmechanismen wie integrierte Leckage-Sensoren, automatische Absperrventile und Alarmfunktionen.

Technische Gegenüberstellung: Konventionelle Lufterhitzer vs. Daikin VRV-Wärmepumpensystem

Die folgende Übersicht zeigt die wesentlichen thermodynamischen und betrieblichen Unterschiede zwischen traditionellen gasbefeuerten Lufterhitzern und einem Daikin VRV 5 Wärmepumpen-Luftsystem bei typischen Hallenbetriebsbedingungen:

| Parameter / Kriterium | Gasbefeuerter Warmlufterhitzer | Daikin VRV 5 Wärmepumpensystem (R-32) | | :--- | :--- | :--- | | Wärmeübertragungsmedium | Verbrennungsgase / Luft | R-32 Direktverdampfung / Luft | | Typischer Wirkungsgrad / COP | Feuerungstechnisch η ≈ 0,91–0,94 | Heiz-COP ≈ 3,6 bis 4,5 (je nach Außentemperatur) | | Jahresarbeitszahl / Raumheizungseffizienz | Jahresnutzungsgrad ~85 % | SCOP 3,8 bis 4,4 nach DIN EN 14825 | | Austrittstemperatur an Ausblasdüsen | Hoch (ca. 45 °C – 55 °C, starke Thermik) | Moderat geregelt (ca. 30 °C – 38 °C) | | Kühlfunktion im Sommer | Nicht möglich (Zusatzsystem nötig) | Reversibel voll integriert (Komfort- & Maschinenkühlung) | | Fossilfreiheit / GEG-Konformität | Nur mit Biogas/Wasserstoff-Beimischung | Vollständig dekarbonisiert (Strom/Ökostrom) | | Reaktionszeit nach Toröffnungen | Mittel bis träge | Sehr schnell durch invertergeregelte Direkteinspritzung |

Hydraulikfreie Zonenregelung in Umschlag- und Lagerzonen

Ein wesentlicher Praxisvorteil von Direktverdampfungssystemen in industriellen Anwendungen liegt im Verzicht auf ausgedehnte wasserführende Rohrnetze. In ungedämmten oder nur teilisolierten Logistikhallen besteht bei herkömmlichen Kalt- oder Warmwasserleitungen stets die Gefahr des Einfrierens bei längeren Stillstandszeiten oder im Bereich von Verladerampen. Ein Kältemittelkreislauf mit R-32 bleibt auch bei arktischen Minusgraden im Rohrnetz frostsicher.

Zudem erlaubt das elektronische Expansionsventil (EEV) in jedem Innengerät eine präzise Dosierung des Kältemittelmassenstroms. So lassen sich Hochregallagerbereiche mit geringer Solltemperatur (z. B. 12 °C bis 15 °C frostfrei) und Kommissionier- oder Werkstattzonen (19 °C bis 21 °C nach Arbeitsstättenrichtlinie ASR A3.5) über denselben Kältekreis bedienen.

Beispielrechnung: Wirtschaftlichkeit und Energieeinsparung

Betrachtet wird eine Logistikhalle mit 3.500 m² Grundfläche und 8 Metern lichter Höhe. Die berechnete Norm-Heizlast beträgt bei einer Auslegungstemperatur von -10 °C ca. 240 kW. Der jährliche Nutzwärmebedarf beläuft sich auf rund 360.000 kWh/a.

1. Bisheriges System (Gas-Deckenlufterhitzer):

   • Jahresnutzungsgrad: 84 %
   • Brennstoffbedarf: $360.000 \text{ kWh} / 0,84 = 428.571 \text{ kWh Gas}$
   • Bei einem Gaspreis von 0,11 €/kWh entstehen jährliche Energiekosten von ca. 47.143 €.

2. Neues Daikin VRV 5 Wärmepumpensystem:

   • Erzielter Jahresarbeitswert (SCOP): 3,9
   • Strombedarf: $360.000 \text{ kWh} / 3,9 = 92.308 \text{ kWh Strom}$
   • Bei einem Industriestrompreis von 0,22 €/kWh (unter Berücksichtigung von PV-Eigenstrom) entstehen Energiekosten von ca. 20.308 €.

Das Einsparpotenzial an reinen Betriebskosten liegt in diesem Szenario bei über 26.800 Euro pro Jahr. Hinzu kommt die CO2-Kostenersparnis gemäß Brennstoffemissionshandelsgesetz (BEHG).

Fazit und Planungshinweise für Industrie- und Gewerbeprojekte

Die Umrüstung oder Neuplanung einer Hallenheizung mit moderner Großraumklimatechnik von Daikin vereint Energieeffizienz, gesetzliche Konformität und thermischen Komfort. Die Kombination aus Inverter-Scrollverdichtern, zukunftssicherem R-32-Kältemittel und dynamischer Kältemitteltemperaturanpassung (VRT) reduziert die Betriebskosten drastisch und schützt vor steigenden CO2-Abgaben.

Für Fachplaner, Kälte-Klima-Fachbetriebe und Hallenbetreiber bietet das Portal Klimacorner.de umfassende herstellerübergreifende Fachberatung, Auslegungshilfen für Kälte- und Wärmepumpensysteme sowie ein breites Sortiment an moderner Klimatechnik für Gewerbe und Industrie.
