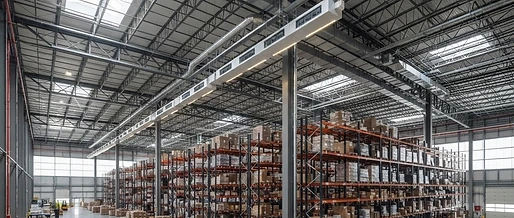

Hallenheizung mit S-Klima: KXZE3-VRF und RLT-Kopplung dekarbonisieren Großräume

Die energetische Sanierung und Dekarbonisierung von Produktions-, Umschlag- und Hochregallagern stellt Fachplaner und Anlagenbauer vor anspruchsvolle thermische Aufgaben. Hohe Deckenhöhen, variable Toröffnungszeiten sowie ausgeprägte vertikale Temperaturgradienten führen bei konventionellen Lufterhitzern oder Gas-Dunkelstrahlern häufig zu massiven Wärmeverlusten unter dem Hallendach. Mit dem Ausbau der R32-basierten VRF-Baureihe KXZE3 von Mitsubishi Heavy Industries liefert der Hamburger Klimaspezialist S-Klima eine thermodynamisch hocheffiziente Systemlösung für großvolumige Nichtwohngebäude.

Durch die Kombination aus drehzahlvariabler Direktkondensation, flexiblen RLT-Wärmeübertrager-Anbindungen und dezentralen Deckenlufterhitzern lässt sich der Heizwärmebedarf von Gewerbehallen vollständig elektrifizieren und an die Anforderungen des Gebäudeenergiegesetzes (GEG) anpassen.

Thermodynamische Grundlagen: Direktverdampfung statt Mehrfach-Wärmetausch

Im Vergleich zu klassischen hydraulischen Nahwärmenetzen oder Kaskadenheizungen arbeitet die Direktkondensation im Kältekreisprozess mit deutlich reduzierten Exergieverlusten. Während bei Luft-Wasser-Wärmepumpen die erzeugte Wärme zunächst über einen Plattenwärmetauscher auf einen hydraulischen Sekundärkreis übertragen wird – was pro Übergangsstufe eine Grädigkeit von mindestens 3 bis 5 Kelvin thermischer Differenz erfordert –, wird bei einem Direktverdampfungssystem (VRF) das Kältemittel direkt in den Lufterhitzern oder dem Register einer raumlufttechnischen Anlage verflüssigt.

Der Carnotsche Gütegrad $\eta_C$ beschreibt den theoretisch maximal erreichbaren Wirkungsgrad eines linkslaufenden Kreisprozesses zwischen der Verdampfungstemperatur $T_0$ an der Außenluft und der Verflüssigungstemperatur $T_c$ im Halleninneren:

$$\text{COP}_{\text{Carnot}} = \frac{T_c}{T_c - T_0}$$

Weil bei der Direktverflüssigung auf Zwischenwärmetauscher und zusätzliche Pumpenenergie verzichtet werden kann, lässt sich die erforderliche Verflüssigungstemperatur $T_c$ für die Raumlufterwärmung auf einem moderaten Niveau von etwa 38 bis 42 °C halten. Dies steigert die reale Leistungszahl (COP) nach DIN EN 14511 im typischen Hallenbetrieb signifikant, selbst bei winterlichen Außenluftzuständen von -10 °C.

KXZE3-Inverter-Architektur für variable Teillastprofile

Großflächige Hallen weisen extreme Teillastschwankungen auf: Während bei geschlossenen Rolltoren in isolierten Distributionszentren nur minimale Transmissionswärmeverluste ausgeglichen werden müssen, brechen bei Lkw-Beladungen durch Infiltrations- und Lüftungswärmeverluste rasch Spitzenlasten ein. Die KXZE3-Außengeräteserie von S-Klima begegnet dieser Dynamik durch frequenzgeregelte Twin-Rotations- und Scrollverdichter in Inverter-Technik.

Das Zusammenspiel aus variabler Drehzahl und elektronischen Expansionsventilen (EEV) erlaubt eine kontinuierliche Anpassung des Kältemittelmassenstroms $\dot{m}$. Drucksensoren und Sauggastemperaturfühler verhindern das Vereisen der Verdampferlamellen durch bedarfsgerechte Heißgasabtauzyklen, die systemisch so getaktet werden, dass Einbrüche der Hallentemperatur vermieden werden. Gleichzeitig sorgt das Kältemittel R32 (Sicherheitsklasse A2L) durch seine hohe volumetrische Kälteleistung und niedrige Viskosität für verringerte Druckverluste in weit verzweigten Rohrleitungsnetzen, was insbesondere in bis zu 100 Meter langen Hallenschiffen von entscheidender Bedeutung ist.

Systemvergleich: Hallenheizkonzepte im Kennzahlen-Überblick

| Kriterium / System | Gas-Dunkelstrahler (Referenz) | Zentrale Luft-Wasser-WP mit Wasser-Lufterhitzern | S-Klima KXZE3 VRF mit Direktkondensation | | :--- | :--- | :--- | :--- | | Wärmeträger | Abgas / Infrarot | Heizungswasser (z. B. 45/35 °C) | Kältemittel R32 (Direktkondensation) | | Saisonale Effizienz (SCOP) | Entfällt (Brennwert $\eta \approx 0,92$) | 3,1 bis 3,7 | 4,2 bis 4,8 | | Reaktionszeit bei Toröffnung | Hoch (Strahlungswärme) | Träge bis mittel (hydraulischer Anlauf) | Sehr schnell (Inverter-Hochlauf) | | Thermischer Auftrieb (Gradient) | Gering (Primärstrahlung) | Mittel bis hoch (Warmluftpolster) | Minimal durch mikroprozessorgeregelte Ausblaslüfter | | Kühloption im Sommer | Keine | Ja (reversibel, Taupunktüberwachung nötig) | Ja (Vollwertige reversible Großraumkühlung) | | Hilfsenergie (Pumpen/Lüfter) | Gering | Mittel bis hoch (Umwälzpumpen) | Niedrig (nur EC-Ventilatormotoren) |

RLT-Integration über FDX- und FDXL-Anschlussmodule

In vielen Produktions- und Werkshallen schreibt die Arbeitsstättenverordnung in Verbindung mit der DIN EN 16798 einen stetigen Außenluftwechsel vor, um Schadstoffe, Feuchte und Emissionen sicher abzuführen. Ein reiner Umluftbetrieb scheidet daher oft aus. Für diesen Fall fungiert das von S-Klima entwickelte Wärmeübertrager-Anschlussmodul (FDX bzw. FDXL) als Bindeglied zwischen den Kälte-Außeneinheiten und dem Lufterhitzerregister des zentralen RLT-Geräts.

Das FDXL-Modul beinhaltet die komplette Steuerungs- und Sicherheitsplatine, Präzisions-Temperaturfühler für Luftein- und -austritt sowie das elektronische Expansionsventil. Über Standardschnittstellen (0–10 V oder Modbus RTU) kommuniziert das Modul direkt mit der übergeordneten Gebäudeleittechnik (GLT). Bei Wärmeanforderung moduliert das Ventil den R32-Kältemittelzustrom stufenlos in das Lamellenregister ein. Die Zuluft wird exakt auf die geforderte Solltemperatur erwärmt, ohne dass Zwischenkreise mit Glykol-Wasser-Gemischen hydraulisch entkoppelt werden müssen. Dies spart nicht nur Pumpenstrom, sondern eliminiert das Frostschutzrisiko bei Außentemperaturen weit unter dem Gefrierpunkt.

Auslegungsbeispiel: Umschlaghalle mit 1.800 Quadratmetern Grundfläche

Zur Veranschaulichung der Dimensionierung dient eine typische Logistikhalle mit folgenden Parametern:

• Grundfläche $A = 1.800,\text{m}^2$, lichte Höhe $h = 7,5,\text{m}$, Raumvolumen $V = 13.500,\text{m}^3$
• Norm-Außentemperatur: $-12,\text{°C}$, Hallen-Solltemperatur: $+17,\text{°C}$ (nach DIN EN 12831 für leichte körperliche Arbeit)
• Berechnete Norm-Heizlast inklusive Torinfiltrationszuschlag: $\dot{Q}_H = 92,\text{kW}$

Kältetechnische Dimensionierung und Luftvolumenstrom

Zur Deckung der Heizlast wird ein Verbund aus zwei dezentralen KXZE3-Außengeräten gewählt, die jeweils über FDXL-Module an zwei versetzt angeordnete Weitwurflufterhitzer angeschlossen sind. Bei einem maximalen Ausblas-Temperaturniveau von $\vartheta_Z = 32,\text{°C}$ errechnet sich der erforderliche Gesamtlufvolumenstrom $\dot{V}_L$ über die Enthalpiedifferenz der trockenen Luft:

$$\dot{V}_L = \frac{\dot{Q}_H}{\rho \cdot c_p \cdot (\vartheta_Z - \vartheta_i)}$$

Mit der Dichte $\rho = 1,20,\text{kg/m}^3$ und der spezifischen Wärmekapazität $c_p = 1,005,\text{kJ/(kg}\cdot\text{K)}$ ergibt sich:

$$\dot{V}_L = \frac{92}{1,20 \cdot 1,005 \cdot (32 - 17)} \approx \frac{92}{18,09} \approx 5,086,\text{m}^3/\text{s} \approx 18.310,\text{m}^3/\text{h}$$

Die beiden Deckenkonvektoren wälzen pro Stunde jeweils rund $9.150,\text{m}^3$ um. Dank stufenlos gesteuerter EC-Lüftermotoren und dralloptimierter Luftauslässe wird der Luftstrahl bis in den Aufenthaltsbereich transportiert, wodurch eine vertikale Temperaturschichtung effektiv unterbunden wird.

Sicherheitskonzepte nach DIN EN 378 und F-Gase-Verordnung

Beim Einsatz des Kältemittels R32 in Gewerbehallen müssen Fachplaner die Vorgaben der DIN EN 378 (Teil 1 bis 4) exakt einhalten. Zwar gelten Lager- und Werkshallen meist als Bereiche mit autorisiertem Personenkreis (Kategorie B oder C), dennoch limitiert die untere Zündgrenze (LFL) die maximale Kältemittelfüllmenge in Relation zum Raumvolumen. Bei einem Hallenvolumen von $13.500,\text{m}^3$ liegt die zulässige Kältemittelgrenzmenge weit über der Füllmenge der KXZE3-Systeme.

Dennoch integriert S-Klima standardmäßig ein mehrstufiges Sicherheitskonzept: Bei Leitungsführungen in Zwischenräumen oder Technikbereichen kommen kalibrierte Leckagesensoren zum Einsatz, die im Havariefall innerhalb von Sekunden Kältemittelabsperrventile aktivieren und eine Zwangsentlüftung ansteuern. Zugleich unterstützt das modulare Anlagenkonzept die Anforderungen der novellierten europäischen F-Gase-Verordnung, da das reduzierte Global Warming Potential (GWP von 675 bei R32 gegenüber 2.088 bei R410A) den CO2-Äquivalent-Footprint drastisch verringert.

Wirtschaftlichkeit und BEG-Konformität in der Praxis

Die Umstellung von fossilen Hallenheizungen auf direktkondensierende Luft-Luft-Wärmepumpensysteme amortisiert sich nicht nur über den geringeren Primärenergieverbrauch. Großgeräte der Inverter-Serien von S-Klima erfüllen die strengen Grenzwerte für die jahreszeitbedingte Raumheizungseffizienz ($\eta_{s,h}$) nach Ökodesign-Richtlinie (EU) 2016/2281 und sind damit im Rahmen der Bundesförderung für effiziente Gebäude (BEG) zuschussfähig. Planungsbüros und Hallenbetreiber, die maßgeschneiderte Kälte- und Heizkonzepte realisieren möchten, finden bei Klimacorner.de umfassende herstellerübergreifende Beratung, thermodynamische Auslegungshilfen sowie zertifizierte Klimalösungen für Industrie und Gewerbe.
