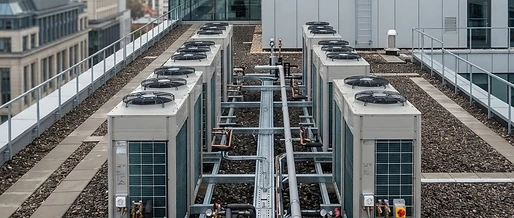

Mitsubishi City Multi VRF: R32-Technik für Nichtwohngebäude

Thermische Gebäudekonditionierung zwischen F-Gase-Vorgaben und Komfortansprüchen

Moderne Nichtwohngebäude wie Bürokomplexe, Hotels, Ärztehäuser und gemischt genutzte Gewerbeimmobilien stellen hohe Anforderungen an die Raumluft- und Klimatechnik. Während saisonale Übergangszeiten parallele Kühl- und Heizbedarfe in unterschiedlichen Gebäudezonen erzeugen, verlangen gesetzliche Rahmenbedingungen wie das Gebäudeenergiegesetz (GEG) und die novellierte europäische F-Gase-Verordnung eine deutliche Absenkung des Treibhauspotenzials (Global Warming Potential, GWP) sowie eine maximale jahreszeitliche Energieeffizienz. Vor diesem Hintergrund treibt Mitsubishi Electric die Weiterentwicklung seiner VRF-Systeme (Variable Refrigerant Flow) voran. Mit der aktuellen City Multi R32-Generation – insbesondere den modularen YXM-Einheiten – schließt der Hersteller die Lücke zwischen hoher kältetechnischer Leistungsdichte, reduzierter Kältemittelfüllmenge und normenkonformer Sicherheitstechnik gemäß DIN EN 378.

Thermodynamische Grundlagen des VRF-Kältekreislaufs

Im Kern moderner Direktverdampfungssysteme steht der linksdrehende Kompressionskältekreisprozess. Durch kontinuierliche Verdampfung, Kompression, Verflüssigung (oder Gaskühlung im überkritischen Zustand) und isenthalpe Expansion wird Wärmeenergie von einem niedrigen Temperaturniveau auf ein höheres Temperaturniveau transportiert. Die thermodynamische Güte eines solchen Prozesses lässt sich über den Carnot-Wirkungsgrad beschreiben:

$$\eta_{C} = \frac{T_{\text{Nutz}}}{T_{\text{Warm}} - T_{\text{Kalt}}}$$

Je geringer die Temperaturspreizung zwischen Verdampfungs- und Verflüssigungsebene ausfällt, desto höher liegt die theoretische Leistungszahl (COP bzw. EER). VRF-Systeme nutzen drehzahlgeregelte Inverter-Verdichter, um den Massenstrom des Kältemittels exakt an die tatsächlich geforderte Raumlast anzupassen. Im Teillastbereich führt dies zu signifikant verringerten Druckverlusten in den Rohrleitungen und geringeren thermischen Übertragungsverlusten an den Lamellenwärmetauschern, was die jahreszeitlichen Arbeitszahlen (SEER und SCOP gemäß DIN EN 14825) maßgeblich steigert.

Kältemittel R32: Thermophysikalische Eigenschaften und hydraulische Vorteile

Der Umstieg von traditionellem R410A auf das Kältemittel R32 (Difluormethan) bringt spezifische physikalische Vorzüge mit sich. R32 besitzt ein GWP von 675, was einer Reduktion um rund 68 Prozent gegenüber R410A (GWP 2.088) entspricht. Aus thermodynamischer Sicht zeichnet sich R32 durch eine deutlich höhere volumetrische Kälteleistung (ca. 4,3 MJ/m³ gegenüber 3,9 MJ/m³ bei R410A) und eine gesteigerte spezifische Verdampfungsenthalpie aus.

Dadurch sinkt der erforderliche Kältemittel-Massenstrom für dieselbe thermische Nennleistung um rund 25 bis 30 Prozent. Kleinere Rohrleitungsquerschnitte verringern nicht nur den Kältemittelinhalt des Gesamtsystems, sondern reduzieren auch Materialkosten und Montageaufwand in Steigtrassen beträchtlich. Da R32 als Reinstoff kein Temperatur-Gleitverhalten aufweist, bleiben Phasenumwandlungen im Zweiphasengebiet isobar und isotherm, was eine exakte Überhitzungs- und Unterkühlungsregelung über elektronische Expansionsventile (EEV) begünstigt.

Vergleich relevanter Kältemittelparameter

| Kältemittelkenngröße | R410A | R32 | Relevanz für die Praxis | | :--- | :--- | :--- | :--- | | Sicherheitsgruppe (DIN EN 378 / ISO 817) | A1 (nicht brennbar) | A2L (schwer entflammbar) | Schutzmaßnahmen und Raumvolumenberechnung | | Treibhauspotenzial (GWP, AR4) | 2.088 | 675 | Erfüllung F-Gase-Phase-down | | Siedepunkt bei Normaldruck | -51,4 °C | -51,7 °C | Tieftemperaturverhalten | | Kritische Temperatur | 71,4 °C | 78,1 °C | Höhere Effizienz bei hohen Außentemperaturen | | Verdampfungsenthalpie (bei 0 °C) | ca. 222 kJ/kg | ca. 310 kJ/kg | Geringerer Massenstrom, kompaktere Leitungen | | Temperatur-Gleit (Glide) | ~0,1 K (quasi-azeotrop) | 0,0 K (Reinstoff) | Einfache Leckagebehebung, konstante Verdampfung |

Technische Innovationen: Vertical Flat Tube Wärmeübertrager und 2-Leiter-Verschaltung

Ein wesentlicher technischer Fortschritt innerhalb der City Multi YXM-Baureihe ist der Einsatz von patentierten Vertical Flat Tube (VFT) Wärmeübertragern. Herkömmliche Lamellenrohr-Wärmetauscher weisen durch runde Kupferrohre relativ hohe luftseitige Druckverluste auf und erfordern größere Kältemittelmengen im Rohrinnenraum. Die vertikal ausgerichteten Flachrohre bieten hingegen mikrostrukturierte Kanäle, die den kältemittelseitigen Wärmeübergangskoeffizienten substanziell erhöhen.

Luftseitig sorgt die stromlinienförmige Geometrie der Flachrohre für einen minimierten Strömungswiderstand, wodurch die EC-Ventilatoren des Außengeräts mit geringeren Drehzahlen und entsprechend reduziertem Schalldruckpegel arbeiten können. Zugleich reduziert das VFT-Design das Innenvolumen des Registers um bis zu 30 Prozent, was in Kombination mit R32 die kältetechnische Gesamtfüllmenge des Gebäudes drastisch senkt.

Wärmeverschiebung über das 2-Leiter-System

Während klassische 3-Leiter-VRF-Systeme eine separate Heißgas-, Flüssigkeits- und Sauggasleitung erfordern, realisiert Mitsubishi Electric die simultane Wärme- und Kältebereitstellung über ein 2-Leiter-Prinzip. Hierbei verbindet lediglich ein Zweirohrnetz das Außengerät mit dem zentralen Branch Controller (BC-Controller). Der BC-Controller separiert das Kältemittel im Zweiphasengebiet mittels eines internen Phasentrenners in flüssige und dampfförmige Anteile.

• Kühlzonen: Flüssiges Kältemittel wird über elektronische Ventile in die Inneneinheiten expandiert, nimmt dort Raumwärme auf und strömt als Sauggas zurück in den Controller.
• Heizzonen: Heißgas wird den Innengeräten zugeführt, kondensiert dort unter Wärmeabgabe an den Raum und verlässt das Gerät als unterkühlte Flüssigkeit.
• Wärmeverschiebung (Heat Recovery): Die an den Kühlzonen aufgenommene thermische Energie wird im BC-Controller direkt den Heizzonen zugeführt. Erst die verbleibende Differenzlast muss über das Außengerät an die Umgebung abgeführt oder aufgenommen werden. Dies ermöglicht System-COPs von weit über 7,0 im Mischbetrieb.

Dimensionierung und Sicherheitskonzept nach DIN EN 378

Da R32 in die Sicherheitsklasse A2L (schwer entflammbar, geringe Brenngeschwindigkeit) eingestuft ist, unterliegt die Planung klaren Sicherheitsgrenzen nach DIN EN 378-1 sowie DIN EN 60335-2-40. Die praktische Grenzkonzentration (Practical Limit) für R32 liegt bei 0,061 kg/m³ bzw. einem LFL (Lower Flammability Limit) von 0,307 kg/m³.

Beispielrechnung für die Raumgrenzmenge

Für einen Büroraum mit einer Grundfläche von 25 m² und einer lichten Raumhöhe von 2,75 m ergibt sich ein Raumvolumen von:

$$V = 25,\text{m}^2 \times 2,75,\text{m} = 68,75,\text{m}^3$$

Unter Berücksichtigung der zulässigen Maximalkonzentration nach Standardanforderung ohne zusätzliche Sicherheitsmaßnahmen errechnet sich die maximal zulässige Kältemittelmenge im Gesamtsystem für diesen Einzelraum zu:

$$m_{\text{zul}} = V \times c_{\text{grenz}} = 68,75,\text{m}^3 \times 0,061,\text{kg/m}^3 = 4,19,\text{kg}$$

Übersteigt die Gesamtfüllmenge des VRF-Kältekreises (bestehend aus Grundfüllung des Außengeräts und Rohrleitungszuschlag) diesen Grenzwert, greifen abgestufte Sicherheitsmaßnahmen:

1. Integrierte Absperrventile: Die neuen BC-Controller von Mitsubishi Electric verfügen über werkseitig integrierte Schnellschlussventile, die im Havariefall einzelne Stränge isolieren.
2. Kältemittelsensoren: Fest installierte optische oder halbleiterbasierte Detektoren erfassen austretendes R32 bereits weit unterhalb des LFL und aktivieren optisch-akustische Alarme sowie motorische Absperrungen.
3. Zwangsentlüftung: Bei Detektion wird über potenzialfreie Kontakte die Gebäudeleittechnik (GLT) oder ein mechanisches Raumlüftungssystem angesteuert, um eine kritische Gemischbildung zu verhindern.

Integration in die Gebäudeautomation und Enthalpie-Lüftung

Ein energieeffizientes Raumklimakonzept beschränkt sich selten auf reine Temperaturregelung. Zur Vermeidung von unkontrollierten Lüftungswärmeverlusten und zur Einhaltung der Raumluftqualitätskriterien nach DIN EN 16798 wird die City Multi VRF-Technik häufig mit dezentralen oder zentralen Lossnay-Enthalpie-Lüftungsgeräten kombiniert. Diese Einheiten übertragen nicht nur sensible Wärme, sondern über eine hygroskopische Papiermembran auch latente Wärme (Feuchte), was die Be- und Entfeuchtungslast der VRF-Innengeräte im Sommer wie im Winter drastisch reduziert.

Über offene Schnittstellen wie BACnet IP, Modbus TCP oder LonWorks lassen sich die Parameter Verdampfungstemperatur-Sollwertanpassung (Auto-Shift), Betriebszeitenprogramme und Lastspitzenbegrenzung (Peak-Shaving) nahtlos in moderne Gebäudeleitsysteme einbinden. Für Planer, Kälte-Klima-Fachbetriebe und TGA-Ingenieure, die detaillierte Auslegungsdaten, hydraulische Schemata oder abgestimmte Systemkomponenten benötigen, bietet Klimacorner.de umfassende Fachberatung sowie ein breites Sortiment modernster Kälte-, Klima- und Wärmepumpentechnik führender Hersteller.

Fazit und Ausblick

Die Anforderungen an zukunftsfähige Gewerbeklimasysteme werden durch Dekarbonisierungsziele und Kältemittelquotierungen weiter steigen. Durch die Kombination des Kältemittels R32 mit vertikalen Flachrohr-Wärmeübertragern, modulierender Inverter-Verdichtung und der 2-Leiter-Wärmerückgewinnung zeigt Mitsubishi Electric, wie hohe Gebäudeenergieeffizienz bei gleichzeitig reduzierter Umweltbelastung praxisgerecht umgesetzt werden kann. Fachgerechte Auslegung nach DIN EN 378 und präzise hydraulische Abstimmung bleiben das Fundament für einen langlebigen, sicheren und wirtschaftlichen Anlagenbetrieb.
