S-Klima SX-Serie Multisplit: Montage, Rohrleitungsführung und Erstinbetriebnahme
Leitfaden für die Installation flexibler Multisplit-Systeme der SX-Serie von S-Klima zum Anschluss mehrerer Innengeräte an ein zentrales Außengerät.
Systemüberblick Multisplit SX-Serie
Die S-Klima SX-Serie erlaubt die Anbindung von bis zu fünf individuellen Innengeräten (Wand-, Kassetten- oder Kanalmodelle) an eine gemeinsame Außeneinheit. Sie zeichnet sich durch Inverter-Regelung und hohe Gesamtleitungslängen aus.
Leitungsführung und Kältemittelberechnung
Rohrleitungsvorgaben
- Für jedes Innengerätpaar wird ein separates Leitungspaar (Flüssigkeits- und Sauggasleitung) zum Außengerät geführt.
- Die maximale Gesamtlänge aller Leitungen sowie die maximale Einzellänge je Innengerät sind dem technischen Datenblatt zu entnehmen.
- Kältemittelnachfüllung: Bei Überschreitung der werkseitigen Leitungslänge (meist ab 20–30 m Gesamtlänge) muss pro zusätzlichem Meter eine exakte Menge R32 mittels digitaler Waage nachgefüllt werden.
Montageablauf

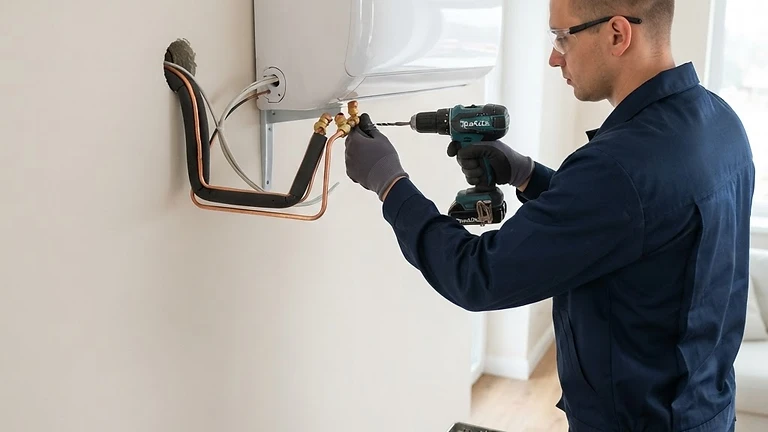

1. Positionierung der Inneneinheiten
- Raumspezifische Heiz- und Kühllasten vorab ermitteln.
- Innengeräte so anbringen, dass ein ungestörter Luftstrom ohne Zugerscheinungen gewährleistet ist.
- Kondensatabläufe jedes Geräts individuell mit Gefälle verlegen oder an interne/externe Kondensatpumpen anschließen.
2. Installation der Außeneinheit
- Das Außengerät muss vibrationsfrei aufgestellt werden. Geeignete Schwingungsdämpfer sind zwingend erforderlich.
- Abstände für Zuluft und Abluft sicherstellen, um thermischen Kurzschluss zu verhindern.
3. Verbindung und Kennzeichnung
- Leitungen vor der Verlegung eindeutig markieren (z. B. Kreis A, B, C), um eine Vertauschung von Kältemittelleitungen und elektrischen Steuerleitungen auszuschließen.
- Alle Anschlüsse sorgfältig bördeln und mit Drehmomentschlüssel anziehen.
Evakuierung und Dichtheitsprüfung
- Jedes Leitungspaar einzeln oder über die Serviceanschlüsse am Außengerät mit Stickstoff auf Dichtheit testen.
- Gründliche Tiefenevakuierung bis zum Erreichen des vorgeschriebenen Unterdrucks durchführen.
- Ventile der Außeneinheit erst nach erfolgreicher Vakuumstandzeit freigeben.
Elektrische Adressierung und Funktionstest
- Steuerleitungen polungsrichtig den jeweiligen Kältekreisen (A/B/C/D/E) zuordnen.
- Bei Systemen mit Adressschaltern auf den Platinen die Zuordnung der Innengeräte kontrollieren.
- Probelauf durchführen: Jedes Innengerät einzeln sowie alle Einheiten im Simultanbetrieb auf Temperaturspreizung und geräuscharmen Betrieb prüfen.
