Mitsubishi Heavy PAC- und RAC-Systeme: Störungscodes, Diagnose und Service-Handbuch
Umfassender Serviceleitfaden zur Auswertung von Störungscodes, Inverter-Überprüfung und elektrischen Motortests bei Mitsubishi Heavy Split- und VRF-Klimaanlagen.

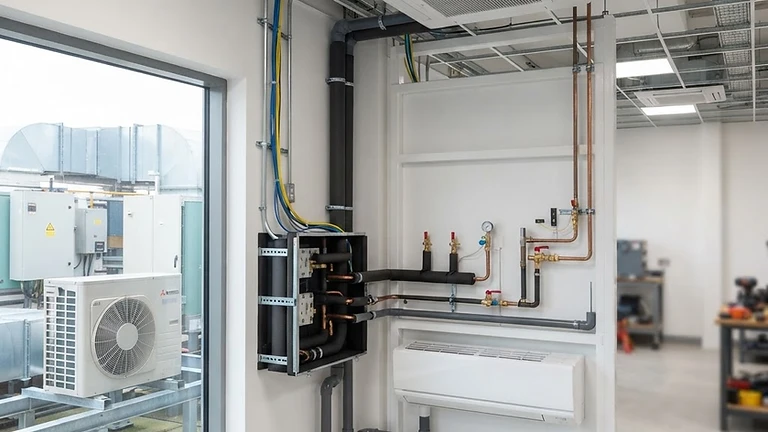

Kundendienst- und Störungsanalyse für MHI-Klimasysteme
Tritt in einem Mitsubishi Heavy System ein Betriebsfehler auf, schaltet die Anlage zum Schutz von Kompressor und Elektronik ab. Die Störungsursache wird an Kabelfernbedienungen (z. B. RC-E5, RC-EX3) als alphanumerischer Fehlercode oder an Innengeräten über definierte LED-Blinkmuster (Run/Timer) signalisiert.
Häufige Fehlercodes und Prüfschritte
| Fehlercode | Bedeutung | Mögliche Ursache | Prüf- und Abhilfemaßnahme | | :--- | :--- | :--- | :--- | | E1 | Übertragungsfehler (Bus) | Leitungsunterbrechung Innengerät/Fernbedienung | Polaritätsfreie Buskabel (X/Y) auf Spannung (ca. 12 V DC) und Durchgang prüfen. | | E5 | Kommunikationsfehler Innen/Außen | Adervertauschung an Klemme 1/2/3, defekte Steuerplatine | Spannungsversorgung L/N prüfen. Kommunikationssignal Klemme 3 gegen N auf pulsierende Gleichspannung prüfen. | | E35 | Überhitzung / Hochdruckstörung im Kühlen | Wärmetauscher verschmutzt, Lüftermotor blockiert | Außenregister reinigen, Drehzahl des Außengerätelüfters prüfen, Kältemittelfüllung kontrollieren. | | E36 | Heißgastemperatur zu hoch | Kältemittelmangel, elektronisches Expansionsventil defekt | Auf Leckagen prüfen, Überhitzungswerte messen, Widerstand der EEV-Spule (ca. 46 Ohm je Phase) messen. | | E42 | Stromüberlastung Verdichter | Verdichter blockiert, Inverter-Modul (IPM) durchgeschlagen | Diodenprüfung am Inverter-Leistungsmodul durchführen, Verdichterwicklungen auf Phasengleichheit messen. | | E59 | Kompressor-Anlauffehler | Verdichter klemmt oder Positionserkennung fehlerhaft | Wicklungswiderstände U-V-W auf Symmetrie (typisch 0,5 - 2,0 Ohm je nach Baugröße) und Erdschluss (> 10 MOhm) messen. |
Messung und Prüfung von bürstenlosen DC-Lüftermotoren
- Anlage freischalten und mindestens 5 Minuten warten, bis Zwischenkreiskondensatoren entladen sind.
- Motorstecker von der Steuerplatine abziehen.
- Spannungslose Widerstandsmessung am Motorstecker zwischen den Phasen U-V, V-W und W-U vornehmen. Alle drei Werte müssen identisch sein (Abweichung < 2 %).
- Bei elektronisch kommutierten Motoren mit interner Treiberschaltung (Hall-Sensor) den 5-poligen Stecker prüfen: Versorgungsspannung Vcc (typisch 15 V DC), Treiberspannung Vm (typisch 280–340 V DC) und Steuersignal Vsp (0–6 V DC).
MHI e-Service Mobile Support
Über die herstellereigene Diagnosesoftware und die mobile App MHI e-service lassen sich Störungscodes direkt vor Ort aufschlüsseln. Die App liefert interaktive Flussdiagramme zur strukturierten Fehlereingrenzung an RAC-, PAC- und KXZ-Systemen.
