Mitsubishi Heavy Multi-Split SCM-ZS-W Außengeräte: Projektierung, Leitungslängen und Kältemittelberechnung
Projektierungs- und Auslegungskatalog für R32-Multi-Split-Außengeräte der Serie Mitsubishi Heavy SCM-ZS-W für den Anschluss von 2 bis 6 Innengeräten.
Die SCM-ZS-W Multi-Split-Serie mit R32
Die R32 Multi-Split-Außeneinheiten der Baureihe SCM-ZS-W von Mitsubishi Heavy Industries stellen eine flexible Lösung dar, um bis zu sechs Räume unabhängig voneinander mit nur einem kompakten Außengerät zu kühlen und zu heizen. Dank modernster DC-Doppelrollkolbenverdichter und fortschrittlicher Vektor-Inverter-Steuerung zeichnet sich die Baureihe durch hervorragende saisonale Effizienzwerte (SEER bis A+++, SCOP bis A++) aus.
Das Programm umfasst Einheiten mit zwei Anschlüssen (SCM40ZS-W, SCM50ZS-W), drei Anschlüssen (SCM60ZS-W), vier Anschlüssen (SCM71ZS-W, SCM80ZS-W) sowie Groß-Multi-Splits mit fünf bzw. sechs Ports (SCM100ZS-W, SCM125ZS-W).
Technische Kennzahlen der Baureihe SCM-ZS-W
| Außengerät-Modell | Max. Anschlüsse | Nenn-Kälteleistung (kW) | Nenn-Heizleistung (kW) | Max. Gesamtleitungslänge | Max. Einzellänge | | :--- | :--- | :--- | :--- | :--- | :--- | | SCM40ZS-W | 2 | 4,0 | 4,5 | 30 m | 25 m | | SCM50ZS-W | 2 | 5,0 | 6,0 | 30 m | 25 m | | SCM60ZS-W | 3 | 6,0 | 6,8 | 45 m | 25 m | | SCM71ZS-W | 4 | 7,1 | 8,6 | 60 m | 25 m | | SCM80ZS-W | 4 | 8,0 | 9,3 | 70 m | 25 m | | SCM100ZS-W | 5 | 10,0 | 12,0 | 80 m | 25 m | | SCM125ZS-W | 6 | 12,5 | 13,5 | 90 m | 25 m |
Maximaler Höhenunterschied zwischen Außengerät und Innengeräten: 20 m (Außengerät höher) bzw. 20 m (Außengerät tiefer). Maximaler Höhenunterschied zwischen zwei Innengeräten: 25 m.
Auslegungsmatrix und Kältemittel-Zusatzfüllungsberechnung
Die Geräte sind werksseitig mit Kältemittel R32 vorbefüllt. Übersteigt die Gesamtlänge aller verlegten Flüssigkeitsleitungen (Summe $L_1 + L_2 + \dots + L_n$) die werkseitig abgedeckte Grundlänge $L_{\text{vorbefuellt}}$, muss eine Kältemittelnachfüllung vorgenommen werden.
Berechnungsformel
$$ M_{\text{zusatz}} = (L_{\text{gesamt}} - L_{\text{vorbefuellt}}) \cdot f $$
- Typischer Zusatzfüllfaktor für 1/4"-Flüssigkeitsleitungen: $f = 20 \text{ g/m}$
- Werkseitige Grundfüllung typischerweise ausreichend für: $L_{\text{vorbefuellt}} = 30 \text{ m}$ (SCM60–SCM80) bzw. $40 \text{ m}$ (SCM100–125)
Praxisbeispiel: SCM80ZS-W mit 4 Innengeräten
- Innengerät 1 (Wohnzimmer): $L_1 = 12 \text{ m}$
- Innengerät 2 (Schlafzimmer): $L_2 = 10 \text{ m}$
- Innengerät 3 (Kinderzimmer): $L_3 = 8 \text{ m}$
- Innengerät 4 (Büro): $L_4 = 15 \text{ m}$
$$ L_{\text{gesamt}} = 12 + 10 + 8 + 15 = 45 \text{ m} $$
Bei einer werkseitigen Vorbefüllung bis 30 m errechnet sich die Zusatzfüllmenge: $$ \Delta L = 45 \text{ m} - 30 \text{ m} = 15 \text{ m} $$ $$ M_{\text{zusatz}} = 15 \text{ m} \cdot 20 \text{ g/m} = 300 \text{ g Kältemittel R32} $$
Kombinationsmöglichkeiten der Innengeräte

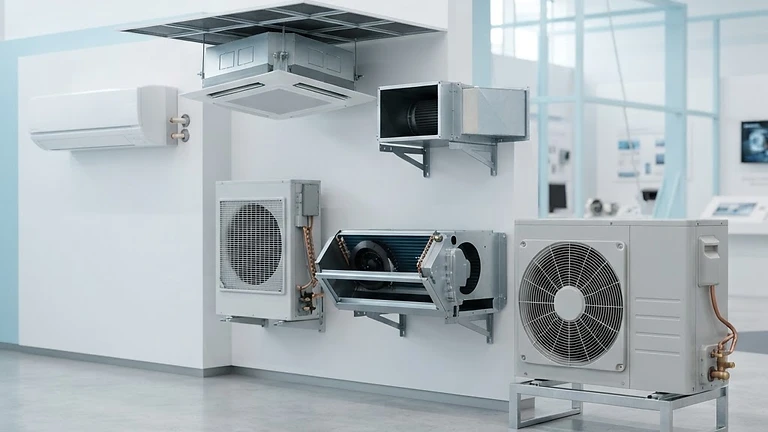

An die SCM-ZS-W Außengeräte können verschiedene Innengerätetypen flexibel kombiniert werden:
- Wandgeräte: SRK20ZS-W, SRK25ZS-W, SRK35ZS-W, SRK50ZS-W sowie Premium-Wandgeräte SRK-ZSX-W.
- Deckenkassetten: FDTC25VH, FDTC35VH, FDTC50VH, FDTC60VH.
- Kanalgeräte: SRR25ZS-W, SRR35ZS-W (Flachkanalbauweise).
- Boden-Truhengeräte: SRF25ZS-W, SRF35ZS-W, SRF50ZS-W.
Hinweis zur Summenleistung: Die Summe der Nenn-Kälteleistungen aller angeschlossenen Innengeräte darf üblicherweise zwischen 80 % und maximal 160 % der Nennleistung des Außengeräts liegen, um einen störungsfreien Taktbetrieb zu gewährleisten.
