Mitsubishi Heavy PAC-Gewerbeklimasysteme: Systemkatalog und Inverter-Technologien
Kompletter Systemüberblick über das gewerbliche Mitsubishi Heavy Industries PAC-Programm mit Micro Inverter, Hyper Inverter und passenden Innengeräten.
Mitsubishi Heavy Industries PAC-Systeme (Packaged Air Conditioners)
Die PAC-Geräteserie von Mitsubishi Heavy Industries deckt Leistungsbereiche von 3,5 kW bis 28,0 kW Kühlleistung ab und eignet sich für mittelgroße Gewerbeanwendungen, Büros, Serverräume und Einzelhandelsflächen.
Produktreihen der PAC-Außengeräte
- Hyper Inverter (FDC-VNX / FDC-VSX):
- Spitzenklasse bezüglich saisonaler Effizienz (SEER bis über 8,0).
- 100 % Nenn-Heizleistung bis $-15^\circ\text{C}$ Außentemperatur garantiert.
- Einsatzbereich Heizen bis $-20^\circ\text{C}$, Kühlen von $-15^\circ\text{C}$ bis $+46^\circ\text{C}$.
- Leitungslängen bis 100 m und Vorfüllung bis 30 m.
- Micro Inverter (FDC-VNP / FDC-VNA):
- Wirtschaftliche Lösung für standardisierte gewerbliche Anwendungen.
- Kompakte Gehäuseabmessungen mit 1-Ventilator-Konstruktion bis 10 kW.
- Sehr gutes Preis-Leistungs-Verhältnis bei solider Teillasteffizienz.

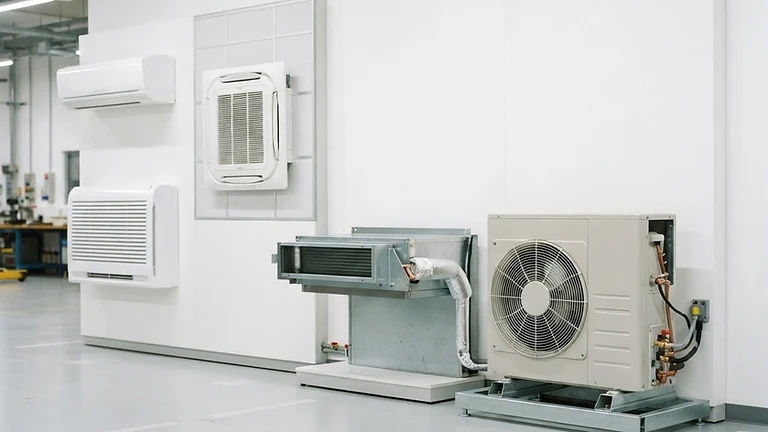

Kompatible Innengeräte-Bauformen im Überblick
| Modelltyp | Bezeichnung | Leistungsgrößen (kW) | Hauptmerkmale | | :--- | :--- | :--- | :--- | | 4-Wege-Deckenkassette Euroraster | FDTC | 2,5 - 6,0 | 600x600 mm Deckenraster, integrierte Kondensatpumpe (850 mm WS) | | 4-Wege-Deckenkassette Standard | FDT | 4,0 - 14,0 | Einzelklappensteuerung, Shadow Black oder Fine Snow Blende | | Flache Kanaleinbaugeräte | SRR / FDUT | 2,5 - 5,0 | Niedrige Bauhöhe (200 mm), integrierte Pumpe, Hotel- und Wohnraumeinsatz | | Kanalgeräte mittlere Pressung | FDUM | 5,0 - 14,0 | Bis 150 Pa Pressung, automatische ESP-Anpassung über Fernbedienung | | Deckenunterbaugeräte | FDEN | 4,0 - 14,0 | Schlankes Gehäuse, für Räume ohne Zwischendecke | | Wandgeräte Gewerbe | FDK | 4,0 - 10,0 | Leistungsstarker Ausblas, einfache Filterentnahme |
Kältetechnische Auslegungsgrundsätze für PAC-Systeme
- Ölrückführung: Bei Verlegung des Innengeräts unterhalb des Außengeräts mit mehr als 20 m Höhendifferenz sind alle 10 m Steigleitung Ölrückführbögen (P-Traps) vorzusehen.
- Kältemittelnachfüllung: Ab Werk vorgefüllt für Leitungslängen von 30 m (Hyper Inverter) bzw. 15 m (Micro Inverter). Bei Überschreitung gilt der herstellerspezifische Nachfüllfaktor von $20 \text{ g/m}$ bzw. $54 \text{ g/m}$ je nach Gerätemodell.
Hersteller-Videos und Social Media
Downloads
- MHI PAC Inverter Gesamtkatalog Gewerbeklima
