Mitsubishi Heavy KXZ VRF-Systeme: Technischer Planungs- und Gesamtkatalog
Umfassender Systemkatalog für 2-Leiter- und 3-Leiter-VRF-Großklimaanlagen der Baureihe KXZ mit Nennleistungen bis über 160 kW im Verbundbetrieb.

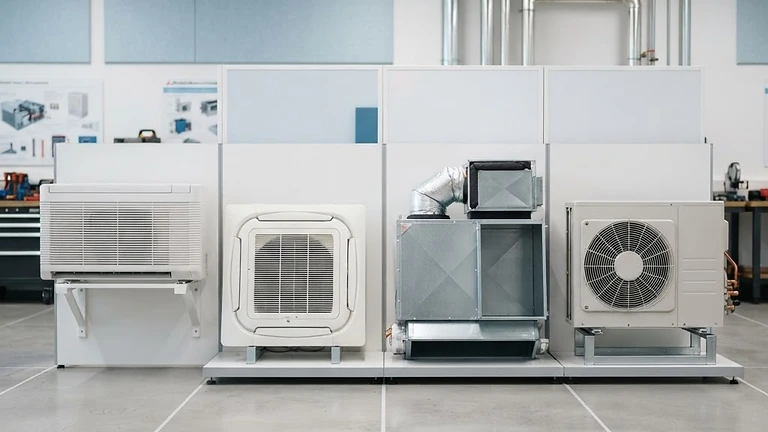

Die KXZ VRF-Technologie von Mitsubishi Heavy Industries
Das KXZ-Programm repräsentiert die industrielle Spitzenklasse im Bereich der VRF-Systeme (Variable Refrigerant Flow). Es bietet hocheffiziente 2-Leiter-Systeme (Wärmepumpenbetrieb: Kühlen oder Heizen) sowie 3-Leiter-Systeme (KXZR mit simultanem Kühlen und Heizen über Wärmerückgewinnung).
Systemmerkmale und Inverter-Architektur
- Multi-Port-Verdichter: Spezielle Scroll-Verdichter mit 3D-Verdichtungsgeometrie für optimierten Teillastwirkungsgrad.
- Lineare Verdampfungstemperatur-Regelung (VTCC): Automatische Anpassung des Kältemittelsaudrucks an die reale Gebäudelast führt zu Energieeinsparungen von bis zu 34 % im Teillastbereich.
- Große Verrohrungsgrenzen: Bis zu 1.000 m Gesamtrohrleitungslänge und maximal 160 m Distanz zwischen Außeneinheit und am weitesten entferntem Innengerät.
Technische Auslegungstabelle KXZ Einzel- und Kombinationssysteme
Die folgende Übersicht zeigt exemplarische Leistungsdaten gängiger KXZ-Außenmodule:
| Modellreihe | Kälteleistung (kW) | Heizleistung (kW) | Max. Anzahl Innengeräte | Max. Gesamtleitungslänge (m) | |---|---|---|---|---| | FDC224KXZPE1 (8 HP) | 22,4 | 25,0 | 18 | 500 | | FDC280KXZPE1 (10 HP) | 28,0 | 31,5 | 24 | 500 | | FDC335KXZPE1 (12 HP) | 33,5 | 37,5 | 29 | 500 | | FDC500KXZPE1 (18 HP) | 50,0 | 56,0 | 43 | 1.000 | | Kombi 36 HP (2x 18 HP) | 100,0 | 112,0 | 70 | 1.000 |
Berechnung der Kältemittelnachfüllmenge im KXZ-Netzwerk
Die erforderliche Kältemittel-Zusatzfüllmenge $\Delta m$ richtet sich nach den Leitungslängen der Flüssigkeitsleitungen:
$$ \Delta m = \sum (L_i \cdot m'{i}) + m{\text{Korrektur, Innen}} $$
Berechnungsbeispiel:
- 45 m Rohr $\varnothing 9{,}52,\text{mm}$ (3/8"): Faktor $0{,}054,\text{kg/m} \rightarrow 2{,}43,\text{kg}$
- 30 m Rohr $\varnothing 12{,}70,\text{mm}$ (1/2"): Faktor $0{,}110,\text{kg/m} \rightarrow 3{,}30,\text{kg}$
- 15 m Rohr $\varnothing 15{,}88,\text{mm}$ (5/8"): Faktor $0{,}170,\text{kg/m} \rightarrow 2{,}55,\text{kg}$
- Systemzuschlag für 8 Innengeräte: $1{,}60,\text{kg}$
$$ \Delta m = 2{,}43 + 3{,}30 + 2{,}55 + 1{,}60 = 9{,}88,\text{kg Kältemittel R410A} $$
