Mitsubishi Heavy FDK Wandklimageräte Installation
Installationsanleitung für FDK-Wandgeräte im gewerblichen Einsatz. Beachten Sie den Mindest-Deckenabstand von 150 mm für einen optimalen Luftstrom.
Montage- und Inbetriebnahmerichtlinien für FDK-Wandgeräte
Die FDK-Serie von Mitsubishi Heavy Industries ist speziell für großflächige Büros, Ladenlokale und Technikräume ausgelegt. Die Geräte überzeugen durch flaches Profildesign, servogesteuerte Luftleitlamellen und direkte Anbindungsmöglichkeiten an Einzelsplit- (Micro Inverter / Hyper Inverter) oder Mehrfachsysteme.
Wandabstände und Platzierungsanforderungen
Um einen ungehinderten Ansaug- und Ausblasstrom zu garantieren, sind folgende Mindestabstände zur Umgebung einzuhalten:
- Deckenabstand: Mindestens 150 mm oberhalb des Gehäuses.
- Seitenabstände: Mindestens 100 mm links und rechts zur Seitenwand.
- Bodenabstand: Mindestens 1.800 mm bis maximal 2.500 mm für optimale Wurfweite.

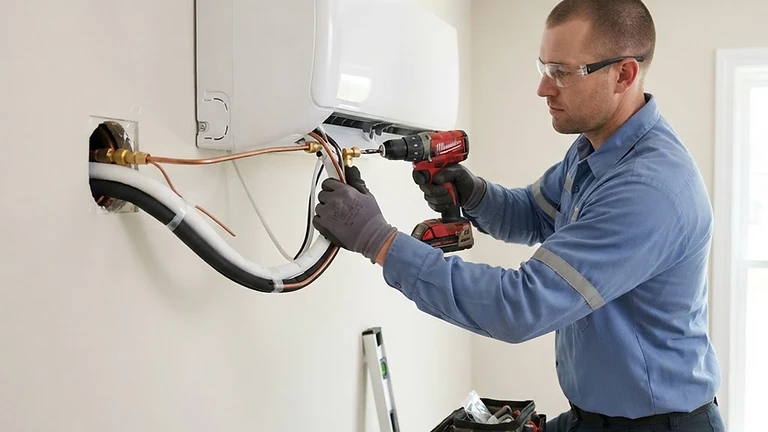

Schritt-für-Schritt-Installationsanleitung
- Montageplatte anbringen: Montageplatte mit Wasserwaage horizontal ausrichten. Mindestens 5 Befestigungspunkte mit Dübeln (M6) versehen, um Vibrationen zu vermeiden.
- Kernbohrung herstellen: Bohrung mit $\varnothing 65 \text{ mm}$ bis $\varnothing 75 \text{ mm}$ (je nach Geräteleistung) mit mindestens $2^\circ$ bis $3^\circ$ Gefälle nach außen anfertigen.
- Kältemittelleitungen und Bördelung:
- Rohrleitungen entgraten und R410A/R32-kompatibles Bördelschnittmaß herstellen.
- Vor Verschrauben Bördelfläche dünn mit synthetischem Kältemaschinenöl benetzen.
- Drehmomentvorgaben:
- $1/4''$ ($6{,}35 \text{ mm}$): $14 - 18 \text{ Nm}$
- $3/8''$ ($9{,}52 \text{ mm}$): $34 - 42 \text{ Nm}$
- $1/2''$ ($12{,}70 \text{ mm}$): $49 - 61 \text{ Nm}$
- $5/8''$ ($15{,}88 \text{ mm}$): $68 - 82 \text{ Nm}$
- Kondensatanschluss: Der Abflussschlauch muss stetig mit mindestens 1:100 Gefälle verlegt werden. Nach Montage 1 Liter Wasser in die Kondensatwanne einfüllen und Ablauf kontrollieren.
- Druckprüfung und Evakuierung:
- Dichtheitsprüfung mit Stickstoff ($N_2$) bei 4,15 MPa (41,5 bar) über mindestens 24 Stunden.
- Evakuierung beidseitig über Hoch- und Niederdruckventil auf unter $270 \text{ Pa}$ ($2{,}0 \text{ Torr}$); Unterdruck mind. 60 Minuten halten.
Elektrische Verdrahtung (Signal & Spannungsversorgung)
Die FDK-Geräte werden über ein geschirmtes Kommunikationskabel mit dem Außengerät bzw. dem MHI Superlink-Bus verbunden:
- Klemmen 1, 2, 3 für Leistungs- und Steuerkommunikation zum Außengerät.
- Klemmen X, Y für 2-Draht-Kabelfernbedienungen (z. B. RC-EXZ3D).
