Mitsubishi Heavy Ciara DXK Wandgeräte: Montage, Inbetriebnahme und WiFi-Anbindung

Montage- und Inbetriebnahmeanleitung Ciara DXK Serie

Die Ciara-Serie (Modelle DXK05ZTLA-WFJ bis DXK24ZTLA-WFJ) ist als kompakte Wandgeräte-Generation konzipiert, die standardmäßig mit integrierter WLAN-Konnektivität ausgestattet ist. Nachfolgend sind die zentralen Installationsschritte und Inbetriebnahmeroutinen dokumentiert.

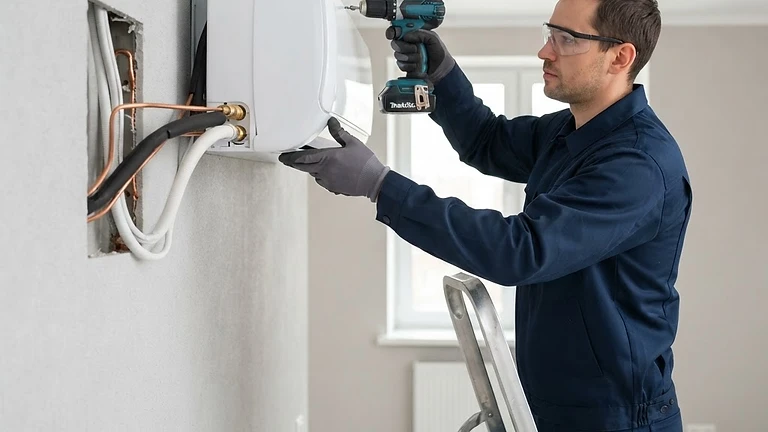

Mindestabstände und mechanische Befestigung

Für eine optimale Luftzirkulation und spätere Servicezugänglichkeit sind folgende Abstände der Montageplatte einzuhalten:

• Deckenabstand: mind. 65 mm (empfohlen ≥ 100 mm für Filterentnahme)
• Seitenabstand (links/rechts): mind. 50 mm
• Bodenabstand: mind. 1.800 mm

Kältemittelseitige Verrohrung und Drehmomente

Die Ciara-Serie arbeitet mit Kältemittel R32. Es sind ausschließlich bördelfähige Kupferrohre nach EN 12735-1 zu verwenden. Für die Bördelanschlüsse gelten folgende Anzugsdrehmomente:

• Flüssigkeitsleitung 1/4" (6,35 mm): 14 bis 18 N·m
• Sauggasleitung 3/8" (9,52 mm): 34 bis 42 N·m
• Sauggasleitung 1/2" (12,70 mm, ab Baugröße 50/60): 49 bis 61 N·m

Schritt-für-Schritt: Dichtheitsprüfung und Evakuierung

1. Dichtheitsprüfung: Anlage mit trockenem Stickstoff auf 4,15 MPa (41,5 bar) abdrücken und für mindestens 24 Stunden den Druckverlauf kontrollieren.
2. Evakuierung: Zweistufige Vakuumpumpe anschließen. Das System auf mindestens -0,1 MPa (-750 mmHg / 270 Pa) evakuieren und die Pumpe mindestens 60 Minuten nach Erreichen des Vakuums weiter betreiben.
3. Vakuum-Standzeit-Test: Vakuumpumpe absperren und Vakuumprüfer beobachten. Steigt der Druck innerhalb von 15 Minuten nicht merklich an, ist das System feuchtigkeitsfrei und dicht.
4. Ventilöffnung: Spindeln der Serviceventile am Außengerät mittels Sechskantschlüssel vollständig gegen den Uhrzeigersinn öffnen und Schutzkappen festziehen (20–25 N·m).

Konfiguration der Smart M-Air WiFi-Verbindung

1. Die App Smart M-Air auf das Mobilgerät herunterladen (iOS oder Android).
2. Am Innengerät mit der Infrarotfernbedienung den WLAN-Verbindungsmodus aktivieren (Taste „WIRELESS LAN“ drücken, bis die entsprechende LED am Display blinkt).
3. In den Netzwerkeinstellungen des Smartphones das temporäre Soft-AP-Netzwerk des Klimageräts anwählen.
4. Über die App das lokale 2,4-GHz-Heimnetzwerk auswählen und Netzwerkschlüssel übertragen.
5. Status-LED am Innengerät prüfen: Bei dauerhaft leuchtender WLAN-LED ist das Gerät online und betriebsbereit.
