Mitsubishi Electric WBM110 Warmwasser-Wärmepumpen: Planungs- und Montagehandbuch
Planung, hydraulischer Anschluss und energiesparender Betrieb der wandhängenden Brauchwasser-Wärmepumpe WBM110 als Boiler-Ersatz.
Einführung in die Brauchwasser-Wärmepumpe WBM110
Die wandhängende Warmwasser-Wärmepumpe WBM110 von Mitsubishi Electric wurde speziell für die energieeffiziente Bereitstellung von Trinkwarmwasser in Ein- und Zweifamilienhäusern entwickelt. Sie ersetzt herkömmliche, rein elektrische Warmwasserboiler direkt an deren Wandposition und senkt den Stromverbrauch um bis zu 70 %.
Neben der Warmwasserbereitung entzieht das Gerät dem Aufstellraum Wärme und Feuchtigkeit, wodurch es sich hervorragend für Waschküchen, Hauswirtschaftsräume oder Kellerräume eignet.
Technische Kennwerte
- Speichervolumen: 110 Liter (emaillierter Stahlbehälter mit Opferschutzanode)
- Wärmepumpen-Heizleistung: ca. 1,0 bis 1,4 kW (bei Lufteintritt 20 °C)
- Zusatzheizelement: Integrierter elektrischer Heizstab (1,2 kW) für Legionellenschutz und Boost-Betrieb
- Schallleistungspegel: ca. 45 dB(A) im Innenbereich
- Kältemittel: R134a / R513A (werkmäßig hermetisch geschlossen)
Hydraulische Einbindung und Sicherheitskomponenten
Der hydraulische Anschluss muss gemäß DIN 1988 und DIN EN 806 ausgeführt werden:
- Sicherheitsgruppe: In den Kaltwasserzulauf ist eine bauteilgeprüfte Sicherheitsgruppe (Rückflussverhinderer, Prüfventil, Absperrung und Membransicherheitsventil max. 6 bar) einzubauen.
- Druckminderer: Bei einem Netzdruck von mehr als 4,5 bar ist dem System ein Druckminderventil vorzuschalten.
- Ausdehnungsgefäß: Die Installation eines trinkwasserzugelassenen Membran-Ausdehnungsgefäßes (MAG-W, ca. 8–12 l) wird empfohlen, um Tropfverluste am Sicherheitsventil zu minimieren.

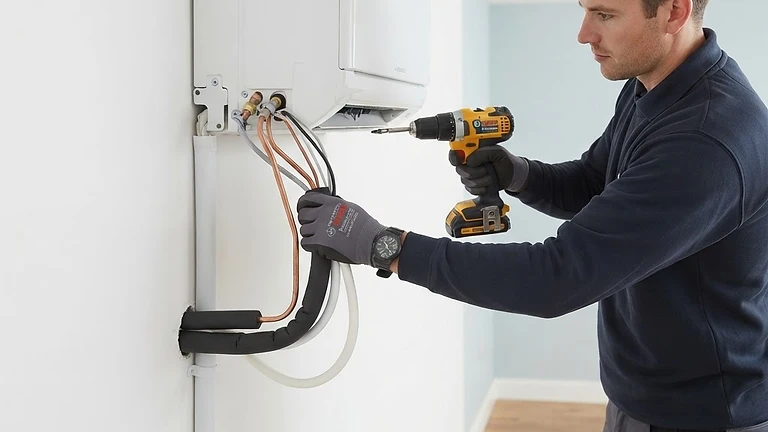

Schritt-für-Schritt-Montageablauf
1. Wandprüfung und Traglast
- Gesamtgewicht gefüllt: Eigengewicht ca. $55,\text{kg} + 110,\text{kg}$ Wasser $= 165,\text{kg}$.
- Die Verankerung hat mittels Schwerlastankern (mindestens M10) an tragfähigem Mauerwerk oder Beton zu erfolgen. Leichtbau- oder Trockenbauwände erfordern entsprechende Vorwandträger.
2. Luftführung
- Die WBM110 kann im reinen Umluftbetrieb (Mindestraumvolumen $20,\text{m}^3$) oder im Außenluft-/Abluftbetrieb über Wickelfalzrohre bzw. isolierte Schläuche ($\varnothing 125,\text{mm}$) betrieben werden.
- Bei Umluftbetrieb in kleinen Räumen kühlt sich die Raumtemperatur um ca. 2 bis 4 K ab, während gleichzeitig Feuchtigkeit kondensiert und abgeleitet wird.
3. Kondensatanschluss
- Den Kondensatablaufschlauch mit stetigem Gefälle (mindestens 2 %) an das Abwassernetz anschließen. Ein Trichtersiphon mit Geruchsverschluss ist zwingend vorzusehen.
