Mitsubishi Electric MXZ Multi-Split Kombinationstabellen: Leistungs- und Belegungsleitfaden

Planung und Kombination von MXZ Multi-Split-Systemen

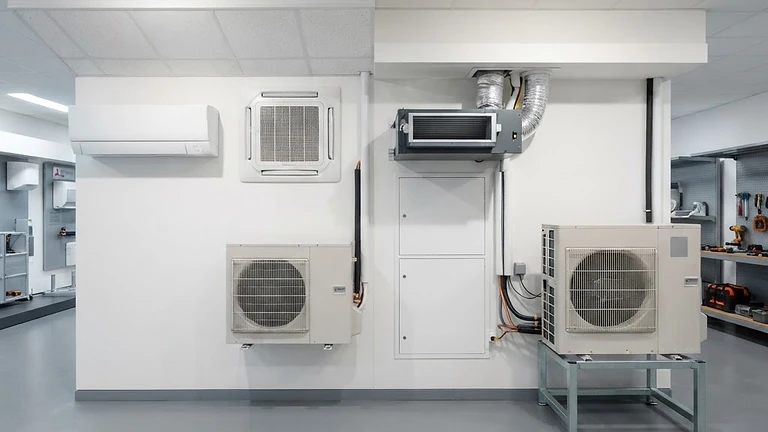

Multi-Split-Außengeräte der Serie MXZ ermöglichen den Anschluss von 2 bis zu 6 Innengeräten an einer einzigen Außeneinheit. Um einen zuverlässigen und energieeffizienten Betrieb zu garantieren, müssen die Nennleistungsindizes der angeschlossenen Innengeräte präzise auf die Leistungsfähigkeit der Außeneinheit abgestimmt werden.

Wichtige Auslegungsregeln

1. Summe der Geräte-Leistungsindizes: Die Gesamtsumme der Indizes aller angeschlossenen Inneneinheiten darf den für das Außengerät maximal zulässigen Anschlussindex (meist zwischen 80 % und 130 % Nennleistung) nicht überschreiten.
2. Koinzidenzfaktor (Gleichzeitigkeit): In den offiziellen Kombinationstabellen lässt sich die reale Kälte- bzw. Heizleistung jedes einzelnen Innengeräts ablesen, wenn mehrere oder alle Geräte zeitgleich betrieben werden.
3. Mindestanschluss: Für jedes Außengerät gilt eine minimale Anschlusskapazität (in der Regel mindestens 2 betriebsbereite Inneneinheiten).

Rohrleitungsdimensionierung und Kältemittelfüllung

• Höhenunterschiede: Typischerweise sind bis zu 15 m Höhendifferenz zwischen Innen- und Außeneinheit sowie maximal 10–15 m zwischen einzelnen Innengeräten zulässig.
• Gesamtrohrlänge: Je nach MXZ-Modellgröße reicht die zulässige Gesamtlänge aller Kältemittelleitungen von 30 m bis zu 80 m.
• R32-Vorbefüllung: Die Außengeräte sind werksseitig für bestimmte Leitungslängen vorgefüllt. Ab einer definierten Gesamtlänge ist eine Nachfüllmenge pro zusätzlichem Meter nach Herstellertabelle erforderlich.
