Mitsubishi Electric MSZ-HR Einsteiger-Klimasysteme: Montage und Grundeinrichtung

Montage und Installation der MSZ-HR Split-Klimageräte

Die Baureihe MSZ-HR (Classic Line) von Mitsubishi Electric bietet eine kompakte und wirtschaftliche Lösung zur Klimatisierung von Einzelräumen. Für einen störungsfreien Betrieb ist die Einhaltung der Herstellervorgaben bei Aufstellung, Kältemittelverrohrung und elektrischem Anschluss zwingend erforderlich.

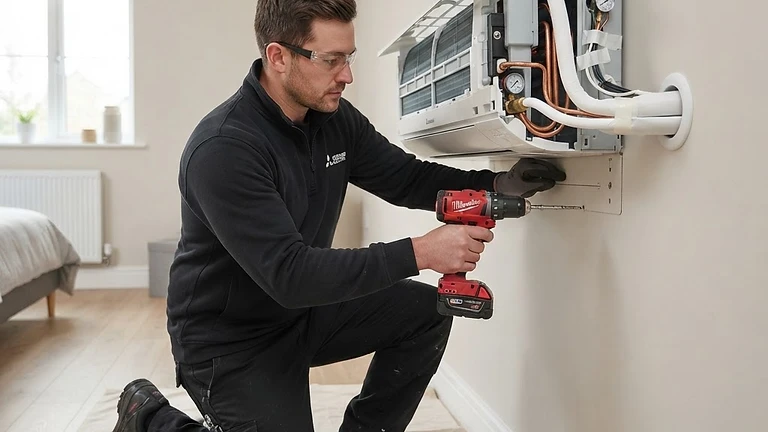

Standortwahl und Wandmontage der Inneneinheit

• Mindestabstände: Mindestens 150 mm Abstand zur Decke sowie jeweils mindestens 100 mm zu seitlichen Wänden einhalten, um optimale Luftzirkulation zu gewährleisten.
• Kondensatgefälle: Die Montageplatte exakt waagerecht montieren. Der Kondensatschlauch muss mit stetigem Gefälle (mindestens 1:100) nach außen geführt werden, um Rückstau und Wasseraustritt zu verhindern.
• Wanddurchführung: Die Kernbohrung (Durchmesser ca. 65–70 mm) mit leichtem Gefälle nach außen ausführen und ein Schutzrohr einsetzen.

Kältemittelleitungen und Dichtheitsprüfung

1. Bördelverbindungen: Kupferleitungen gratfrei schneiden und mit geeignetem Bördelwerkzeug für R32 aufweiten. Auf die Verwendung des vorgeschriebenen Drehmoments bei den Überwurfmuttern achten.
2. Evakuierung: Anlage über Monteurhilfe mit einer Vakuumpumpe auf unter 0,27 kPa (2 Torr) evakuieren und mindestens 15 Minuten stehen lassen, um Restfeuchtigkeit und Fremdgase vollständig zu entfernen.
3. Dichtheitstest: Prüfung aller Anschlüsse mit Lecksuchspray oder elektronischem Kältemittellecksuchgerät durchführen.

Elektrische Verbindung und Inbetriebnahme

• Die Stromversorgung wird am Außengerät MUZ-HR zugeführt. Die Verbindung zum Innengerät erfolgt über ein 4-adriges Verbindungskabel (mindestens 1,5 mm² bzw. nach länderspezifischer VDE).
• Testlauf: Gerät im Kühlbetrieb starten und Stromaufnahme, Heißgastemperatur sowie Kälteleistung kontrollieren.
• Wi-Fi-Einrichtung (VFK-Modelle): Bei Modellen mit integrierter Schnittstelle die WPS-Taste am Router und der Schnittstelle betätigen, um das System via MELCloud App zu registrieren.
