Mitsubishi Electric MSZ-AY15/20 Kompakt-Wandgeräte: Montage- und Installationsanleitung

Montage und Installation der MSZ-AY Kompakt-Wandgeräte

Die Innengeräte MSZ-AY15VGK(P) und MSZ-AY20VGK(P) sind speziell für kleinere Räume wie Schlaf-, Gäste- oder Arbeitszimmer konzipiert und werden primär an Multi-Split-Außengeräten der MXZ-Serie betrieben.

1. Standortwahl und Mindestabstände

• Eine ebene, tragfähige Wandfläche wählen, die frei von Vibrationen ist.
• Mindestabstände einhalten: Nach oben mindestens 65 mm Deckenabstand, seitlich jeweils mindestens 50 mm zu Raumecken oder Möbeln.
• Zugluft vermeiden: Gerät so platzieren, dass der austretende Luftstrom nicht unmittelbar auf Aufenthaltsbereiche gerichtet ist.

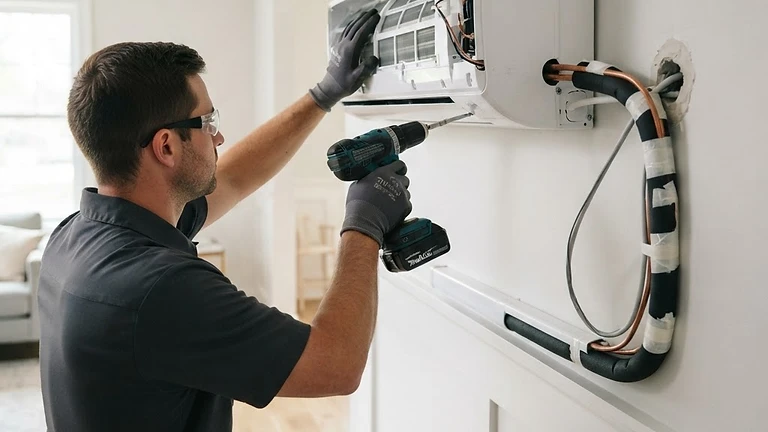

2. Montage der Montageplatte und Wanddurchführung

• Die Montageplatte exakt mit einer Wasserwaage ausrichten und mit geeigneten Schrauben stabil verdübeln.
• Die Wanddurchbohrung für Kältemittelleitungen, Elektrokabel und Kondensatschlauch mit einem Gefälle von mindestens 5 mm nach außen ausführen, um Wasserrückstau zu verhindern.
• Eine Mauerdurchführungshülse einsetzen, um Beschädigungen an Kabeln und Rohrleitungsisolierungen zu vermeiden.

3. Kältemittelverrohrung und Bördelanschlüsse

• Geeignete, kältemitteltaugliche Kupferrohre verwenden (Flüssigkeitsleitung gewöhnlich 1/4 Zoll, Sauggasleitung 3/8 Zoll).
• Rohrenden sorgfältig entgraten, Bördelmutter aufsetzen und Bördelkragen nach Herstellermaß formen.
• Vor dem Festziehen Kälteöl auf die Kontaktflächen auftragen und Bördeldrehmomente exakt mittels Drehmomentschlüssel anziehen.

4. Elektrische Verdrahtung und Inbetriebnahme

• Spannungsversorgung und Steuerleitungsverbindung zwischen Außeneinheit und Inneneinheit gemäß Schaltplan ausführen (mindestens vieradriges flexibles Kabel gemäß IEC 60245 Typ 57).
• Die Schutzleiterverbindung (Erdung) länger ausführen als die stromführenden Leiter, um bei Zugbelastung als letzte abzureißen.
• Kältekreis evakuieren (Druck unter 270 Pa halten), Dichtheitsprüfung durchführen und Probelauf in Kühl- und Heizbetrieb vornehmen.
