Installation der Mitsubishi Electric MSZ-AP Klimageräte

Allgemeine Sicherheits- und Einbauhinweise

Die Wandgeräteserie MSZ-AP (Baugrößen AP15 bis AP71) arbeitet mit dem Kältemittel R32 (Sicherheitsklasse A2L). Montage, Verrohrung und Dichtheitsprüfung dürfen ausschließlich von zertifiziertem Fachpersonal nach ChemKlimaschutzV und DIN EN 378 durchgeführt werden.

Mindestabstände des Innengeräts

• Deckenabstand: mindestens 50 mm (für ungehinderten Lufteintritt empfohlen: $\ge 100,\text{mm}$)
• Seitenabstand zu Wänden / Hindernissen: links und rechts mindestens 50 mm
• Bodenabstand: mindestens 1.800 mm bis Unterkante Gerät
• Freier Ausblasbereich: keine Vorhänge oder Möbel innerhalb von 1.500 mm im Luftstrom

---

Kältemittel-Leitungsdimensionierung und Bördelverbindungen

Für die gängigen Baugrößen AP25, AP35 und AP50 gelten folgende Rohrdimensionen und Anzugsdrehmomente für Drehmomentschlüssel:

| Gerätetyp | Sauggasleitung (Zoll) | Flüssigkeitsleitung (Zoll) | Max. Leitungslänge (m) | Max. Höhendifferenz (m) | Anzugsmoment Sauggas (N·m) | Anzugsmoment Flüssigkeit (N·m) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | MSZ-AP25VG | 3/8" (9,52 mm) | 1/4" (6,35 mm) | 20 | 12 | 34 – 42 | 14 – 18 | | MSZ-AP35VG | 3/8" (9,52 mm) | 1/4" (6,35 mm) | 20 | 12 | 34 – 42 | 14 – 18 | | MSZ-AP50VG | 1/2" (12,70 mm) | 1/4" (6,35 mm) | 20 | 12 | 49 – 61 | 14 – 18 |

---

Schritt-für-Schritt-Inbetriebnahme

1. Wandmontage der Trägerplatte

1. Trägerplatte waagerecht mit Wasserwaage ausrichten und mit mindestens 5 Schrauben fest verankern.
2. Mauerdurchbruch mit $\varnothing,65,\text{mm}$ bohren – Gefälle von mindestens 5 mm nach außen, um Stauwasser im Kondensatschlauch zu verhindern.

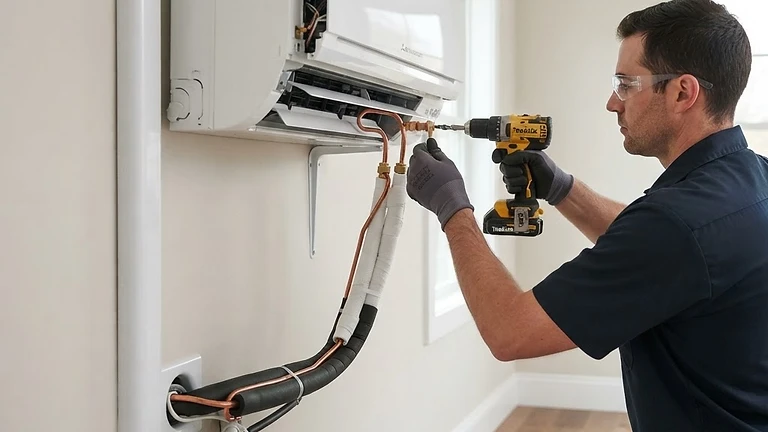

2. Kältemittelleitungen anschließen

1. Kupferrohre gratfrei ablängen und Späne sorgfältig entfernen.
2. Bördelmutter aufschieben, $45^\circ$-Bördel nach R32-Standard erstellen.
3. Dichtfläche hauchdünn mit Kältemaschinenöl benetzen (kein Kältemittelöl auf Gewinde auftragen!).
4. Verschraubung handfest anziehen und anschließend mit Drehmomentschlüssel auf den Sollwert festziehen.

3. Druck- und Dichtheitsprüfung

1. Prüfarmatur an den Schraderventil-Serviceanschluss des Außengeräts anschließen.
2. System mit trockenem Stickstoff ($N_2$) in Stufen abdrücken: 10 bar, 25 bar, bis zum Prüfdruck von 41,5 bar.
3. Druck mindestens 24 Stunden halten; Druckabfall darf temperaturkorrigiert 0 bar betragen.

4. Evakuierung und Kältemittelfreigabe

1. Vakuumpumpe anschließen und das System auf einen Absolutdruck von unter 500 Mikron (ca. 0,67 mbar) evakuieren.
2. Vakuumpumpe absperren und Vakuum-Steigprüfung (min. 30 Minuten) durchführen.
3. Bei Kältemittelleitungslängen unter 7,0 m (Werksfüllung) Serviceventile mit Sechskantschlüssel vollständig gegen den Anschlag öffnen.

5. Elektrischer Anschluss und Steuerleitung

Die elektrische Verbindung zwischen Innen- und Außengerät erfolgt vieradrig über die Klemmen $S1, S2, S3$ und Erde ($PE$):

• Klemme S1/S2: Spannungsversorgung des Innengeräts (230 V AC)
• Klemme S2/S3: Serielle Datenkommunikation (24 V DC Signal)
