Montageanleitung für Mitsubishi Electric M-Serie Wandgeräte
Fachgerechte Installation nach DIN EN 378 und ChemKlimaschutzV. Diese Anleitung führt durch Montage, Dichtheitsprüfung und Inbetriebnahme von R32-Split-Systemen.
Sicherheitshinweise und gesetzliche Grundlagen
Die Installation von Split-Klimasystemen mit dem Sicherheitskältemittel R32 (Sicherheitsgruppe A2L) erfordert die Einhaltung der DIN EN 378 sowie die Zertifizierung nach EG-Verordnung 2015/2067 (Sachkundenachweis ChemKlimaschutzV). Zündquellen sind im Montagebereich auszuschließen.
Schritt-für-Schritt-Montageprozess

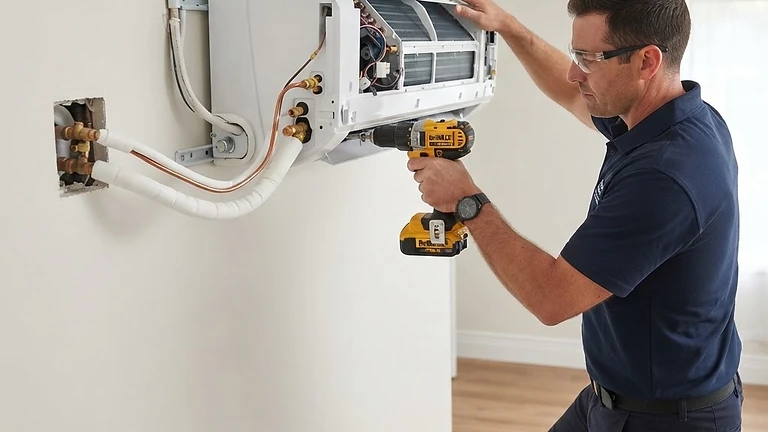

1. Wandmontage des Innengeräts
- Montageplatte waagerecht mit einer Wasserwaage an der Wand ausrichten und mit mindestens 4 Befestigungspunkten verdübeln.
- Kernbohrung (Durchmesser 65 mm bis 75 mm) mit einem Gefälle von mindestens 5 mm nach außen setzen, um Kondensatablaufprobleme zu verhindern.
- Schutzhülse in die Wanddurchführung einsetzen, um Beschädigungen an Rohrleitungen und Elektrokabeln zu vermeiden.
2. Kältemittelverrohrung und Bördelverbindung
- Nur kältemitteltaugliches, getrocknetes und innen gereinigtes Kupferrohr nach DIN EN 12735-1 verwenden.
- Nach dem Rohrabschneiden sorgfältig entgraten, Späne nach unten abfallen lassen.
- Bördelfläche mit geeignetem R32-Bördelwerkzeug anfertigen (Überstand je nach Werkzeug typischerweise 1,0 bis 1,5 mm).
- Auf die Dichtflächen eine dünne Schicht Kältemaschinenöl auftragen und Überwurfmuttern mit einem kalibrierten Drehmomentschlüssel anziehen:
| Rohraußendurchmesser | Drehmoment (Nm) | | :--- | :--- | | 6,35 mm (1/4") | 14 – 18 Nm | | 9,52 mm (3/8") | 34 – 42 Nm | | 12,70 mm (1/2") | 49 – 61 Nm | | 15,88 mm (5/8") | 68 – 82 Nm |
3. Dichtheitsprüfung und Tiefenevakuierung
- Druckprüfung mit trockenem Stickstoff ($N_2$) bei mindestens 4,15 MPa (41,5 bar) über einen Zeitraum von mindestens 24 Stunden (bzw. gemäß Werksvorgabe).
- Druckentlastung und Anschluss der 2-stufigen Drehschieber-Vakuumpumpe mit digitalem Vakuummeter.
- System auf einen Absolutdruck von unter 270 Pa (ca. 2 mbar bzw. 500 Micron) evakuieren und Vakuumpumpe abschalten.
- Standzeit mindestens 60 Minuten beobachten: Steigt der Druck nicht signifikant an, ist das System trocken und dicht.
4. Kältemittelergänzung (Berechnung)
Die Außengeräte sind werksseitig für eine bestimmte Rohrlänge vorbefüllt (z. B. 7,0 m oder 7,5 m).
Beispielrechnung Zusatzfüllmenge:
- Vorgefüllte Leitungslänge: $L_{\text{vor}} = 7{,}0,\text{m}$
- Installierte einfache Leitungslänge: $L_{\text{real}} = 14{,}0,\text{m}$
- Spezifische Nachfüllmenge laut Handbuch: $20,\text{g/m}$
$$\Delta m = (14{,}0,\text{m} - 7{,}0,\text{m}) \times 20,\text{g/m} = 7{,}0,\text{m} \times 20,\text{g/m} = 140,\text{g}$$
Exakt 140 g R32 flüssig über die Monteurhilfe in den Sauggas-Serviceanschluss vor Inbetriebnahme einwiegen.
5. Elektrischer Anschluss
- Spannungsversorgung 230 V / 50 Hz über separat abgesicherte Zuleitung an das Außengerät (Klemmen L, N, PE).
- 4-adriges Verbindungskabel ($1{,}5,\text{mm}^2$) zwischen Außengerät und Innengerät verlegen:
- Klemme 1: Spannungsversorgung L
- Klemme 2: Spannungsversorgung N
- Klemme 3: Steuer- und Kommunikationsbus S-Bus
- Klemme PE: Schutzleiter
