Mitsubishi Electric M-Serie Wandgeräte: Montage und Inbetriebnahme

Sicherheits- und Planungshinweise

Vor Montagebeginn ist zu beachten, dass Arbeiten am Kältekreislauf gemäß F-Gase-Verordnung ausschließlich von zertifiziertem Fachpersonal durchgeführt werden dürfen.

• Gerätepositionierung: Das Innengerät erfordert einen ebenen, tragfähigen Wandabschnitt mit mindestens 15 cm Freiraum zur Decke und jeweils 10 cm zu seitlichen Wänden, um eine optimale Luftzirkulation zu gewährleisten.
• Außengerät: Die Aufstellung erfolgt vibrationsarm auf Schwingungsdämpfern, entweder auf Bodenkonsolen oder geprüften Wandhalterungen. Auf ungehinderten Luftausblas und Servicezugang ist zu achten.

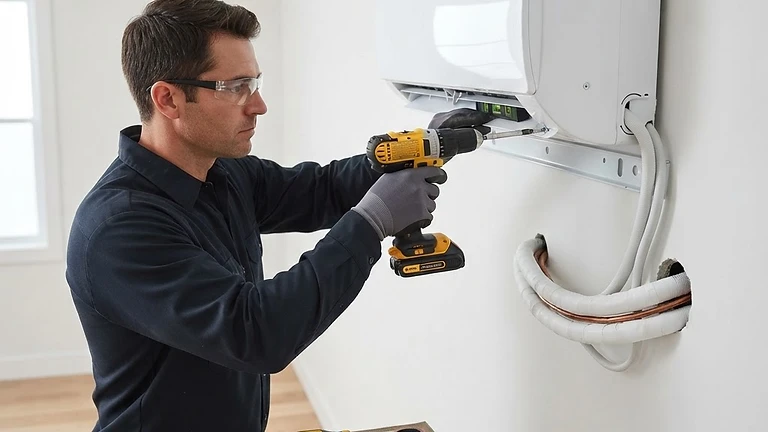

Montage der Inneneinheit und Wanddurchführung

1. Montageplatte waagerecht mithilfe einer Wasserwaage an der Wand ausrichten und stabil verdübeln.
2. Kernbohrung mit einem Mindestdurchmesser von 65 mm und einem Gefälle von circa 2–5 % nach außen setzen, um einen einwandfreien Kondensatablauf zu garantieren.
3. Schutzhülse in die Wanddurchführung einsetzen, um Leitungen vor Scheuern und Zugluft zu schützen.

Kältemittelleitungen und elektrische Verdrahtung

• Verrohrung: Kupferrohre für Kälteanwendungen verwenden, sauber entgraten und Überwurfmutter vor der Bördelung aufschieben. Zur Verbindung der Bördelanschlüsse immer ein Drehmomentschlüssel mit herstellerspezifischen Anzugsmomenten nutzen.
• Dichtheitsprüfung und Evakuierung: Die Leitungswege mit getrocknetem Stickstoff bei Prüfdruck abdrücken. Anschließend mit einer Vakuumpumpe ein Evakuieren auf mindestens 270 Pa (2 Torr) durchführen und die Standzeit zur Feuchtigkeitsentfernung prüfen.
• Elektroanschluss: Spannungsversorgung und Steuerleitung (S1, S2, S3) phasengerecht und getrennt von Starkstromleitungen zum Außengerät verlegen.

Inbetriebnahme und Funktionskontrolle

• Absperrventile am Außengerät behutsam mit einem Inbusschlüssel vollständig öffnen und Ventilkappen wieder dicht aufschrauben.
• Spannungsversorgung zuschalten und Probelauf im Kühl- sowie Heizbetrieb für mindestens 20 Minuten durchführen.
• Temperaturdifferenz zwischen Lufteintritt und -austritt messen, Kondensatwanne durch Zugabe von Wasser auf restlosen Ablauf kontrollieren.
