Mitsubishi Electric City Multi YXM-Serie R32: VRF-Planungs- und Produktkatalog

Katalogübersicht und Planungsleitfaden der neuen City Multi YXM VRF-Serie von Mitsubishi Electric für das zukunftssichere Low-GWP-Kältemittel R32.

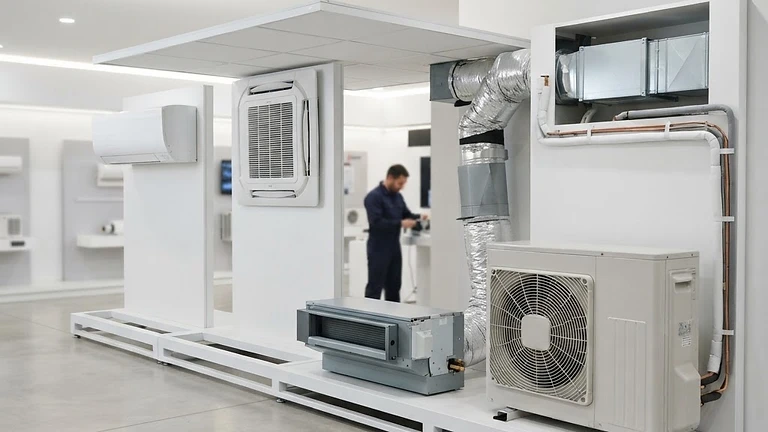

City Multi VRF YXM-Serie: Hocheffiziente Großklimatechnik mit Kältemittel R32

Die City Multi YXM-Serie repräsentiert die neueste Generation modularer VRF-Systeme (Variable Refrigerant Flow) von Mitsubishi Electric. Sie wurde speziell für die Reduzierung der CO2-Äquivalente durch den Einsatz des Sicherheitskältemittels R32 (GWP 675) bei gleichzeitig gesteigerter saisonaler Effizienz konzipiert.

Systemarchitektur und Leistungsbereich

Die Außengeräte der YXM-Reihe decken ein breites Leistungsspektrum für Bürogebäude, Hotels, Bildungsstätten und Einkaufszentren ab:

Modulgrößen: 20 kW bis 56 kW Kälteleistung je Einzelmodul.
Kombinationsleistung: Durch Parallelschaltung von bis zu drei Modulen können Gesamtkälteleistungen von über 150 kW an einem gemeinsamen Rohrnetz realisiert werden.
Maximale Anschlussquote: Bis zu 130 % angeschlossene Innengeräteleistung im Verhältnis zur Nennleistung der Außeneinheit.

Wesentliche technologische Weiterentwicklungen

R32-optimierter Scrollverdichter: Neu konzipierte Scroll-Spirale mit optimierter Verdichtungsgeometrie und patentierter Schmiertechnologie zur Beherrschung der höheren Heißgastemperaturen von R32.
Stufenlose DC-Inverterlüfter: Aerodynamisch verfeinerte Lüfterflügel mit sichelförmiger Kante reduzieren Luftwirbel und gewährleisten auch bei hohen externen statischen Pressungen (bis 80 Pa) einen flüsterleisen Betrieb.
Reduzierte Kältemittelfüllmenge: Durch den Einsatz von Microchannel-Wärmetauschern aus Vollaluminium konnte das Füllgewicht im Vergleich zu R410A-Vorgängersystemen um bis zu 30 % verringert werden.

Übersicht der Standardmodelle

| Modellreihe (R32) | Kühlleistung (kW) | Heizleistung (kW) | Max. Anzahl Innengeräte | SEER | SCOP | | :--- | :--- | :--- | :--- | :--- | :--- | | PUHY-M200YXM | 22,4 | 25,0 | bis zu 20 | 7,85 | 4,60 | | PUHY-M250YXM | 28,0 | 31,5 | bis zu 25 | 7,62 | 4,52 | | PUHY-M300YXM | 33,5 | 37,5 | bis zu 30 | 7,41 | 4,45 | | PUHY-M350YXM | 40,0 | 45,0 | bis zu 35 | 7,15 | 4,31 | | PUHY-M450YXM | 50,0 | 56,0 | bis zu 45 | 6,80 | 4,15 |

Rohrnetz-Planungskriterien und Höhendifferenzen

Bei der Projektierung eines City Multi YXM-Systems müssen folgende maximale Leitungslängen eingehalten werden:

Tatsächliche Gesamtlänge des Rohrnetzes: bis zu 1.000 m
Maximale Einzellänge (Außengerät zum weitest entfernten Innengerät): bis zu 165 m (äquivalent 190 m)
Höhenunterschied Außengerät über Innengerät: maximal 50 m (optional 90 m mit Werksfreigabe)
Höhenunterschied zwischen einzelnen Innengeräten: maximal 15 m

Beispielrechnung: Kältemittelnachfüllmenge bei R32-VRF

Die Grundfüllung deckt die Kältemittelmenge des Außengeräts ab. Die Zusatzfüllmenge berechnet sich aus den verlegten Flüssigkeitsleitungsabschnitten:

Formel: $$M_z = (L_1 \cdot m_{6,35}) + (L_2 \cdot m_{9,52}) + (L_3 \cdot m_{12,7}) + (L_4 \cdot m_{15,88}) + \Sigma M_{Innengeraete}$$

Angenommenes Leitungsnetz:

25 m Flüssigkeitsleitung 6,35 mm (1/4") $\times 0,019\text{ kg/m} = 0,475\text{ kg}$
40 m Flüssigkeitsleitung 9,52 mm (3/8") $\times 0,050\text{ kg/m} = 2,000\text{ kg}$
15 m Flüssigkeitsleitung 12,7 mm (1/2") $\times 0,092\text{ kg/m} = 1,380\text{ kg}$
Korrekturwert für 4 Deckenkassetten PLFY = $4 \times 0,3\text{ kg} = 1,200\text{ kg}$

$$\text{Zusatzfüllmenge } M_z = 0,475 + 2,000 + 1,380 + 1,200 = 5,055\text{ kg R32}$$
