DAIKIN VRV IV S-Serie: Kompakte Mini-VRV-Wärmepumpen für Gewerbe und anspruchsvollen Wohnbau

DAIKIN VRV IV S-Serie: Platzsparende Multi-Inverter-Klimatisierung

Die DAIKIN VRV IV S-Serie bietet die volle Leistungsfähigkeit und Intelligenz der bewährten VRV-Großsysteme in einem extrem flachen, leichten Gehäuse mit Frontausblasung. Mit Baugrößen von 4 bis 12 PS (11,2 bis 33,5 kW Kälteleistung) eignet sich die S-Serie ideal für gehobene Ein- und Mehrfamilienhäuser, Arztpraxen, Kanzleien und Ladenlokale, bei denen kein Platz für große Dachgeräte zur Verfügung steht.

1. Technische Kerninnovationen

• Variable Kältemitteltemperatur (VRT): Passt die Kältemitteltemperatur (Verdampfungs- und Verflüssigungstemperatur) stufenlos an die aktuelle Gebäudeheiz- bzw. Kühllast sowie die Außentemperatur an. Dies verhindert kalte Zugluft im Kühlbetrieb und steigert die saisonale Effizienz um bis zu 28 %.
• Kompakte Bauform mit Single- und Twin-Lüfter: Geringe Bauhöhe von unter 1 Meter bei kompakten Modellen ermöglicht die unauffällige Aufstellung hinter Attiken, auf Balkonen oder in Fassadennischen.

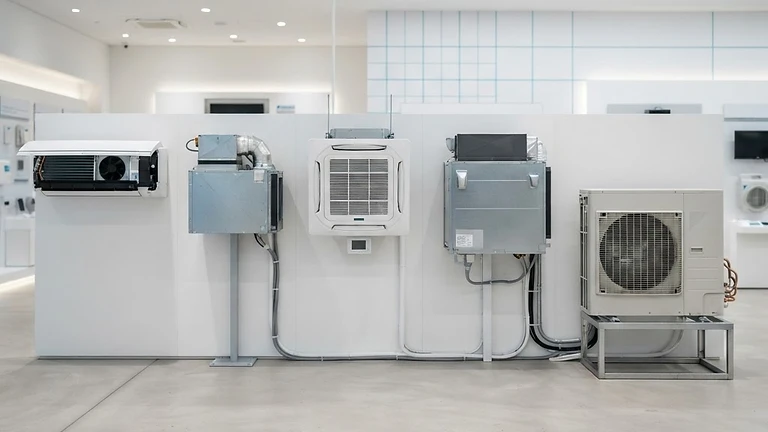

• Breite Innengeräte-Auswahl: Bis zu 64 Innengeräte lassen sich flexibel kombinieren (Wandgeräte wie Emura/Stylish/Perfera, Zwischendeckengeräte, Roundflow-Kassetten sowie Türluftschleier).

2. Typische Systemgrenzen und Leitungslängen

| Parameter | VRV IV S-Serie (Typische Grenzwerte) | | :--- | :--- | | Maximale Gesamtrohrleitungslänge | Bis zu 300 m | | Maximale Entfernung weitestes Innengerät | 100 m (äquivalent 120 m) | | Höhendifferenz Außengerät über Innengerät | Bis zu 50 m | | Höhendifferenz Außengerät unter Innengerät | Bis zu 40 m | | Höhendifferenz zwischen einzelnen Innengeräten | Max. 15 m |

3. Kältetechnische Auslegung und Rohrleitungsnetz

Die Kältemittelleitungen werden vom Außengerät über hochwertige DAIKIN Refnet-Verteiler (Y-Verzweigungen und Verteilerkämme) zu den einzelnen Räumen geführt.

Beispielrechnung: Kältemittel-Zusatzfüllmenge für VRV IV S

Die werkseitige Füllung deckt je nach Außengerätemodell eine Basislänge ab. Für das Rohrnetz gilt die formelbasierte Ermittlung anhand der tatsächlichen Flüssigkeitsleitungslängen:

$$M_{\text{zusatz}} = (L_{6,35} \cdot 0,022,\text{kg/m}) + (L_{9,52} \cdot 0,059,\text{kg/m}) + (L_{12,70} \cdot 0,110,\text{kg/m}) + M_{\text{Innenkonstante}}$$

Beispielanlage (VRV IV S-Serie 5 PS, 14,0 kW):

• 25 m Leitung Ø 6,35 mm (1/4"): $25 \cdot 0,022,\text{kg} = 0,55,\text{kg}$
• 35 m Leitung Ø 9,52 mm (3/8"): $35 \cdot 0,059,\text{kg} = 2,065,\text{kg}$
• Summe angeschlossene Innengeräte-Korrektur: $0,30,\text{kg}$
• Erforderliche Nachfüllmenge R-410A: $0,55 + 2,065 + 0,30 = 2,915,\text{kg}$

Die genaue Füllmenge ist auf dem Typenschild des Außengeräts und im Anlagen-Logbuch gemäß F-Gase-Verordnung manipulationssicher zu vermerken.
