DAIKIN Ururu Sarara (FTXZ-N / RXZ-N): Montage, Befeuchtung und Lüftung
Umfassende Installationsanleitung für das High-End-Klimasystem DAIKIN Ururu Sarara FTXZ-N / RXZ-N inklusive Verlegung des speziellen Befeuchtungsschlauchs, Frischluftzuführung und Inbetriebnahme.
DAIKIN Ururu Sarara (FTXZ28N / FTXZ35N / FTXZ50N)
Das DAIKIN Ururu Sarara ist das einzige Split-Klimagerät weltweit, das neben Kühlen und Heizen auch Frischluftzufuhr, Be- und Entfeuchtung (Ururu = Befeuchtung, Sarara = Entfeuchtung) ohne externen Wasseranschluss beherrscht. Die Feuchtigkeit wird über ein Zeolith-Rad im Außengerät aus der Außenluft adsorbiert und dampfförmig über einen Befeuchtungsschlauch in den Innenraum geführt.
Besondere Montageanforderungen für das Ururu-Sarara-System
Im Vergleich zu Standard-Split-Systemen erfordert das Ururu Sarara eine zusätzliche Wanddurchführung für den Befeuchtungs- und Frischluftschlauch sowie eine präzise Längenbegrenzung.

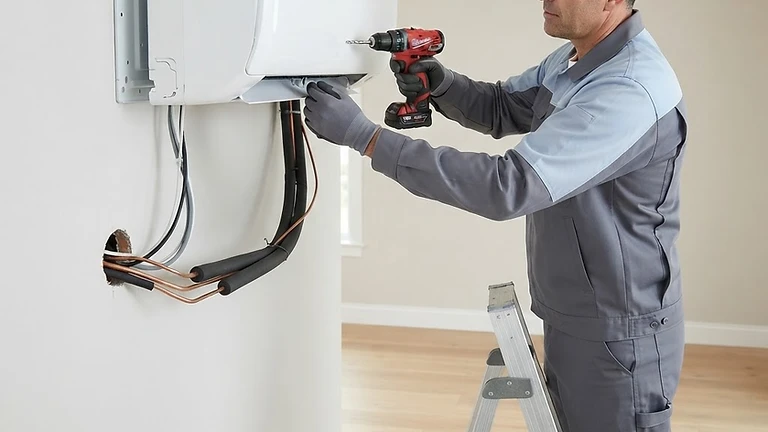

1. Kernbohrung und Leitungsbündel
- Bohrungsdurchmesser: Mindestens 70–80 mm bei 10° Gefälle nach außen.
- Zusätzlicher Schlauch: Neben Flüssigkeits- und Sauggasleitung muss der wärmegedämmte Befeuchtungsschlauch (Innendurchmesser 18 mm) verlegt werden.
- Schlauchlänge: Die Gesamtlänge des Befeuchtungsschlauchs darf minimal 1,5 m und maximal 8 m (modellabhängig bis zu 10 m mit optionalem Verlängerungsset) betragen.
2. Kältemittelrohrleitung und Kältemittel R-32
| Modell | Flüssigkeitsleitung | Sauggasleitung | Max. Leitungslänge (m) | Max. Höhendifferenz (m) | Vorgefüllte Länge (m) | |---|---|---|---|---|---| | FTXZ28N / RXZ28N | 6,35 mm (1/4") | 9,52 mm (3/8") | 10 | 8 | 10 | | FTXZ35N / RXZ35N | 6,35 mm (1/4") | 9,52 mm (3/8") | 10 | 8 | 10 | | FTXZ50N / RXZ50N | 6,35 mm (1/4") | 9,52 mm (3/8") | 10 | 8 | 10 |
Hinweis: Beim Ururu Sarara ist keine Kältemittelnachfüllung zulässig. Überschreitungen der werkseitig freigegebenen Leitungslänge von 10 m führen zu Leistungseinbußen bei der Befeuchtung.
Schritt-für-Schritt-Inbetriebnahme und Befeuchtungstest
- Dichtheitsprüfung: Stickstoffprüfung des Kältemittelkreises mit 4,15 MPa (41,5 bar) über mindestens 24 Stunden durchführen.
- Evakuierung: Vakuumieren der Anlage auf unter 270 Pa (2,0 Torr) mittels zweistufiger Drehschieberpumpe. Der Feuchtigkeitsgehalt im Kältekreis muss vollständig entfernt werden.
- Schlauchverbindung prüfen: Befeuchtungsschlauch an Innen- und Außengerät mit der beiliegenden Schelle luftdicht klemmen. Quetschungen und Siphonbildungen im Schlauchverlauf zwingend vermeiden, da Kondenswasser sonst den Luftweg blockiert.
- Testbetrieb Ururu (Befeuchten):
- Über die Fernbedienung Servicemodus aufrufen.
- Testbetrieb "Befeuchtungsfunktion" aktivieren.
- Drehzahl des Befeuchtungsventilators im Außengerät kontrollieren und nach 10 Minuten Warmluft-/Feuchteaustritt an der Ausblaslamelle messen.
