Kältetechnische Montage: Druckprüfung, Evakuierung und Nachfüllung bei DAIKIN R-32 Systemen

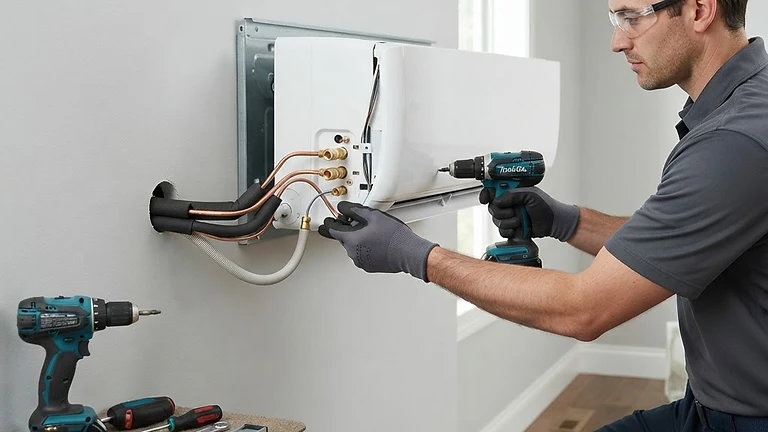

Eine fehlerfreie Kältemittelverrohrung und saubere Inbetriebnahme nach DIN EN 378 und EU-F-Gase-Verordnung sind elementar für den langlebigen, leisen und energieeffizienten Betrieb aller DAIKIN R-32 Split- und Multi-Split-Klimaanlagen.
1. Druck- und Dichtheitsprüfung mit trockenem Stickstoff ($N_2$)
Vor dem Öffnen der Ventile oder Einbringen von Kältemittel muss das Rohrnetz geprüft werden:
- Verwenden Sie niemals Sauerstoff oder brennbare Gase, sondern ausschließlich getrockneten Stickstoff ($N_2$).
- Prüfschritt 1 (Vorprüfung): Druckbeaufschlagung auf 0,5 MPa (5,0 bar) für mindestens 5 Minuten zur Erkennung grober Leckagen.
- Prüfschritt 2 (Prüfdruck): Erhöhung auf 1,5 MPa (15,0 bar) für 15 Minuten.
- Prüfschritt 3 (Endprüfdruck / Festigkeitsprüfung): Beaufschlagung mit dem maximal zulässigen Betriebsdruck von 4,15 MPa (41,5 bar) für mindestens 24 Stunden.
- Berücksichtigen Sie Temperaturschwankungen: Eine Temperaturänderung um 1 Kelvin bewirkt eine Druckänderung von ca. 0,01 MPa (0,1 bar).
2. Evakuierung und Vakuumkontrolle
Zur vollständigen Entfernung von Luft und Feuchtigkeit aus dem Rohrnetz:
- Schließen Sie eine zweistufige Drehschieber-Vakuumpumpe mit Vakuumsicherheitsventil über Monteurhilfe an den Serviceanschluss des Außengeräts an.
- Das Evakuierungsziel liegt bei einem absoluten Druck von unter 0,07 kPa (0,7 mbar bzw. 500 Micron).
- Lassen Sie die Vakuumpumpe nach Erreichen des Zielwerts noch mindestens 60 Minuten weiterlaufen.
- Standvakuumprüfung: Schließen Sie die Absperrventile und schalten Sie die Pumpe aus. Der Druck darf innerhalb einer 60-minütigen Standzeit nicht über 0,13 kPa (1,3 mbar) ansteigen.
3. Berechnung der Kältemittel-Zusatzfüllmenge
DAIKIN Außengeräte sind werksseitig für eine definierte Leitungslänge vorgefüllt (modellabhängig meist 5, 7,5 oder 10 Meter Single-Split bzw. 20 bis 30 Meter Summenlänge bei Multi-Split).
Berechnungsformel:
$$M_{\text{Zusatz}} = (L_{\text{Gesamt}} - L_{\text{vorbefuellt}}) \times q_{\text{spez}}$$
- $L_{\text{Gesamt}}$: Tatsächlich installierte einfache Rohrlänge (Flüssigkeitsleitung) in Metern
- $L_{\text{vorbefuellt}}$: Werksseitig abgedeckte Vorfüll-Leitungslänge in Metern
- $q_{\text{spez}}$: Spezifischer Nachfüllwert in g/m (Standard bei 1/4-Zoll-Flüssigkeitsleitung: 20 g/m für R-32 Single-Split)
Berechnungsbeispiel:
Ein DAIKIN RXM50A Außengerät ist ab Werk bis 10 Meter vorbefüllt.
- Verlegte einfache Leitungslänge: 18,5 Meter (Flüssigkeitsleitung 1/4" / Gasleitung 1/2")
- Überschreitung der Vorfüllung: $18,5 ,\text{m} - 10,0 ,\text{m} = 8,5 ,\text{m}$
- Zusatzfüllmenge: $$M_{\text{Zusatz}} = 8,5 ,\text{m} \times 20 ,\text{g/m} = 170 ,\text{g}\text{ R-32}$$
- Füllen Sie das Kältemittel R-32 ausschließlich flüssig unter Zuhilfenahme einer kalibrierten Digitalwaage über den Hochdruck- bzw. Serviceanschluss in die Anlage ein.
