Daikin Sensira Montage: Installation von R-32 Split-Systemen

Schritt-für-Schritt-Anleitung zur Montage der Daikin Sensira R-32 Wandgeräte. Beachten Sie das Gefälle von 5 bis 10 mm für den korrekten Kondensatablauf.

DAIKIN Sensira R-32 (FTXF-E / RXF-E): Montage- und Installationsleitfaden

Die Sensira-Baureihe stellt das kostengünstige und bewährte Einstiegssegment der DAIKIN Monosplit-Klimasysteme dar. Das System arbeitet mit dem Sicherheitskältemittel R-32 (Sicherheitsklasse A2L).

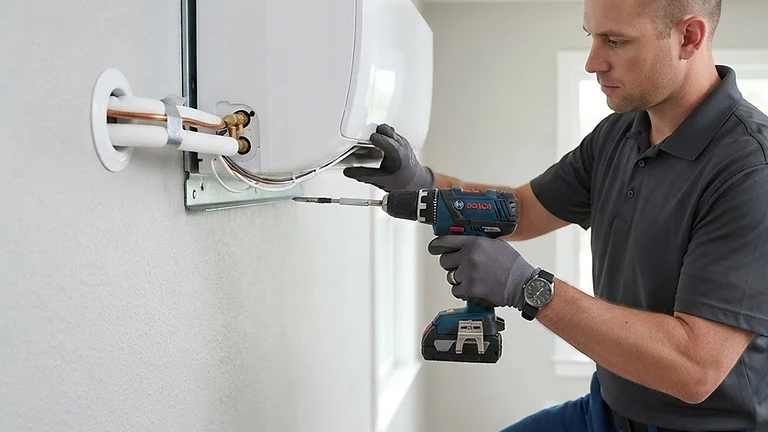

1. Vorbereitung und Wandmontage der Montageplatte

  • Die Montageplatte der Inneneinheit waagerecht mit einer Wasserwaage an der Tragwand ausrichten.
  • Wanddurchbruch mit Gefälle nach außen bohren:
    • Kerndurchmesser: mindestens 65 mm.
    • Neigungswinkel: 5 bis 10 mm Gefälle nach außen, um Kondensatablaufstau zu verhindern.
    • Eine Schutzhülse (Durchführungsmanschette) einsetzen, um Rohrisolierung und Elektrokabel vor scharfen Mauerwerkskanten zu schützen.

2. Kältemittelleitungen und Bördelverbindungen

Die Sensira-Geräte bis 3,5 kW Baugröße verwenden standardmäßig:

  • Flüssigkeitsleitung: 1/4" (6,35 mm Außendurchmesser)
  • Sauggasleitung: 3/8" (9,52 mm Außendurchmesser; bei Baugröße 50/60/71: 1/2" bzw. 5/8")

Drehmoment-Vorgaben für R-32 Bördelmuttern:

| Rohrdimension | Anzugsdrehmoment (Nm) | Bördelüberstand A (mm) | | :--- | :--- | :--- | | 1/4" (6,35 mm) | 14,4 - 17,6 Nm | 8,7 - 9,1 mm | | 3/8" (9,52 mm) | 33,3 - 41,2 Nm | 12,8 - 13,2 mm | | 1/2" (12,70 mm) | 50,0 - 61,0 Nm | 16,2 - 16,6 mm | | 5/8" (15,88 mm) | 63,0 - 75,0 Nm | 19,3 - 19,7 mm |

Hinweis: Ausschließlich Drehmomentschlüssel verwenden! Vor dem Festziehen eine minimale Menge Ester- oder Etheröl auf die Bördel-Rückseite aufbringen (niemals auf das Gewinde oder die Stirnfläche).

3. Dichtheitsprüfung, Evakuierung und Kältemittel-Zusatzfüllung

  1. Druckprüfung: Anlage mit trockenem Stickstoff auf 4,15 MPa (41,5 bar) abdrücken und mindestens 24 Stunden beobachten.
  2. Evakuieren: Drehschieber-Vakuumpumpe anschließen, System auf unter 0,27 kPa (2,7 mbar / 2000 Micron) evakuieren und mindestens 60 Minuten halten, um Restfeuchtigkeit vollständig auszusieden.
  3. Berechnung Zusatzfüllung:
    • Werkseitige Vorfüllung reicht typischerweise für eine Leitungslänge bis 10 m (einfache Länge).
    • Bei Leitungslängen $L > 10,\text{m}$ gilt die Nachfüllmenge von $20,\text{g/m}$: $$\Delta m = (L - 10,\text{m}) \times 20,\text{g/m}$$
    • Beispiel: Bei einer einfachen Leitungslänge von $18,\text{m}$ ergibt sich: $$\Delta m = (18 - 10) \times 20,\text{g} = 160,\text{g}\ \text{R-32}$$

4. Elektrischer Anschluss

  • Spannungsversorgung (230 V / 50 Hz, 1-phasig) an Außengerät RXF.
  • Verbindungskabel Außengerät zu Innengerät: 4-adrig (L, N, Steuerleiter / Signalleitung 1, PE), min. $1,5,\text{mm}^2$ H07RN-F.
