DAIKIN Perfera Truhengeräte (FVXM-A / RXM-A)
Die DAIKIN Perfera Konsolengeräte (Baureihe FVXM-A) bieten eine flexible Lösung für Dachschrägen, Nischen und Brüstungsbereiche unter Fenstern. Neben der klassischen Wandmontage zeichnen sich diese Geräte durch eine optionale teileingelassene Wandinstallation sowie den umschaltbaren Dual-Luftstrom (Floor Warming Funktion) aus.
Wesentliche Leistungsdaten und Baugrößen
- FVXM25A / RXM25A: Nennkälteleistung 2,5 kW, Heizleistung 3,4 kW
- FVXM35A / RXM35A: Nennkälteleistung 3,5 kW, Heizleistung 4,5 kW
- FVXM50A / RXM50A: Nennkälteleistung 5,0 kW, Heizleistung 5,8 kW
- Kältemittel: R-32 (GWP 675)
Mechanische Montage und Einbauvarianten

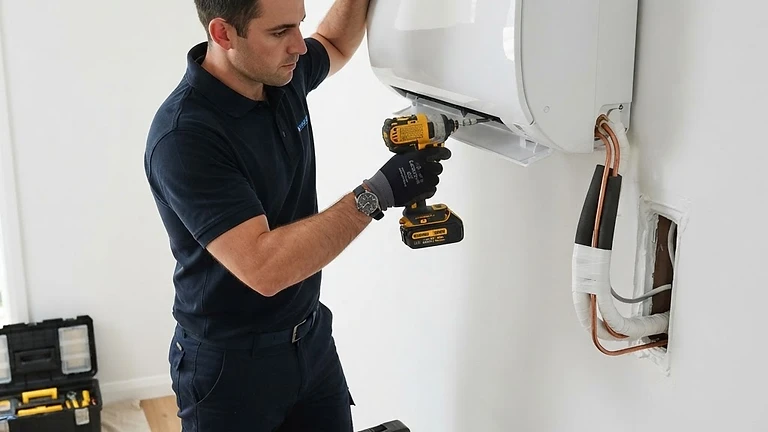

- Bodenstehende Wandmontage: Die Einheit wird plan an der Wand befestigt; das Gerätegewicht ruht auf dem Gerätesockel. Wandbefestigungspunkte müssen vibrationshemmend verschraubt werden.
- Hängende Wandmontage: Abstand zum Fußboden mindestens 100 mm bis 150 mm einhalten, um den unteren Lufteintritt bzw. Ausblas nicht zu behindern.
- Teilintegrierter Einbau (Halbeinbau): Unter Verwendung des optionalen Einbaurahmens kann die Truhe bis zu 85 mm in die Trockenbauwand eingelassen werden. Wartungsöffnungen für Filter und Steuerung sind freizuhalten.
Kältemittelleitungen und Bördelverbindungen
| Baugröße | Sauggasleitung (Gas) | Flüssigkeitsleitung | Max. Leitungslänge | Max. Höhendifferenz | | :--- | :--- | :--- | :--- | :--- | | FVXM25A | 3/8" (9,52 mm) | 1/4" (6,35 mm) | 20 m | 15 m | | FVXM35A | 3/8" (9,52 mm) | 1/4" (6,35 mm) | 20 m | 15 m | | FVXM50A | 1/2" (12,70 mm) | 1/4" (6,35 mm) | 30 m | 20 m |
Drehmomentvorgaben für Bördelverschraubungen:
- 1/4" (6,35 mm): 14,2 bis 17,2 N·m
- 3/8" (9,52 mm): 32,7 bis 39,9 N·m
- 1/2" (12,70 mm): 49,5 bis 60,3 N·m
Beispielrechnung: Kältemittel-Zusatzfüllung (FVXM35A / RXM35A)
- Werkseitige Vorfüllung: ausreichend bis 10 m einfache Leitungslänge
- Installierte Leitungslänge: 18 m
- Zusätzliche Leitungslänge: $18,\text{m} - 10,\text{m} = 8,\text{m}$
- Spezifische Zusatzfüllmenge: $20,\text{g/m}$
- Erforderliche Nachfüllmenge: $8,\text{m} \times 20,\text{g/m} = 160,\text{g}$ R-32
Inbetriebnahme und Dual-Luftstrom-Konfiguration
Über den Schiebeschalter an der Inneneinheit bzw. die Fernbedienung kann festgelegt werden, ob der Luftausblas nur oben oder kombiniert oben und unten erfolgt. Im Heizbetrieb sorgt die untere Luftausblasöffnung für eine bodennahe Warmluftverteilung zur Vermeidung von Kaltluftseen.
