DAIKIN Perfera Wandgeräte (FTXM-A / CTXM-A): Installation und Inbetriebnahme

1. Sicherheitsanforderungen & Planung

Vor Beginn der Montage von DAIKIN Perfera Split-Innengeräten (Serien FTXM-A, CTXM-A und ATXM-A) müssen die Montagebedingungen geprüft werden. Da die Geräte mit dem Kältemittel R-32 betrieben werden, sind nationale Sicherheitsvorschriften sowie die Mindestraumflächen gemäß Herstellerangaben einzuhalten.

• Abstände einhalten: Um das Innengerät herum ist ausreichend Freiraum für die Ansaugung und den Luftausblas sicherzustellen (mindestens 30 mm zur Decke, 50 mm zu seitlichen Hindernissen).
• Tragfähigkeit prüfen: Die Wand muss das Betriebsgewicht der Einheit inkl. Halteplatte vibrationsfrei tragen können.
• Werkzeuge: Drehmomentschlüssel, Bördelwerkzeug (geeignet für R-32/R-410A), Vakuumpumpe mit Rückschlagsicherung und Monteurhilfe.

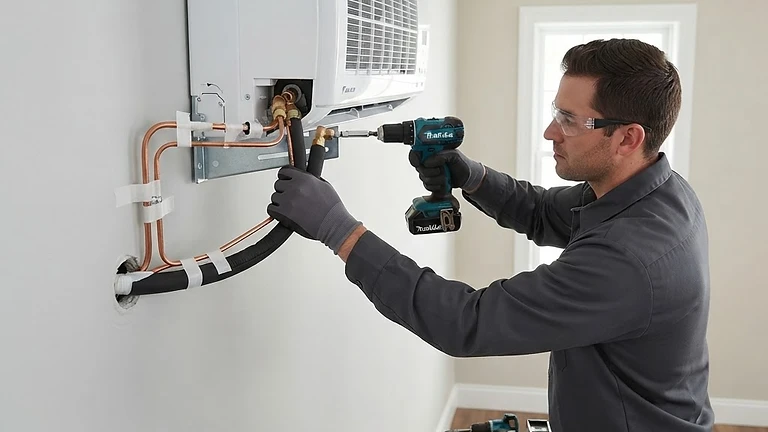

2. Mechanische Wandmontage

1. Montageplatte ausrichten: Die Montageplatte mit einer Wasserwaage präzise horizontal an der Wand positionieren und mit geeigneten Schrauben stabil verankern.
2. Kernbohrung setzen: Eine Wanddurchführung mit einem Gefälle von ca. 5 mm nach außen bohren (üblicherweise Ø 65–70 mm), um einen stauungsfreien Kondensatablauf zu garantieren.
3. Kondensat- und Rohrführung vorbereiten: Das Ablaufrohr knickfrei verlegen. Bei Verlegung nach links muss der Ablaufstopfen am Innengerät gewechselt und das Ablaufrohr isoliert werden.

3. Kältemittelleitungen & Bördelverbindungen

• Es sind nahtlos gezogene, für Kältemittel zugelassene Kupferrohre nach Herstellerspezifikation zu verwenden (Klasse 20–42: Flüssigkeitsleitung 6,4 mm / 1/4 Zoll, Sauggasleitung 9,5 mm / 3/8 Zoll; Klasse 50: Flüssigkeit 6,4 mm, Gas 12,7 mm / 1/2 Zoll).
• Rohrabschnitte sorgfältig entgraten, Bördelmutter aufschieben und präzise bördeln.
• Die Bördelmuttern mit vorgeschriebenem Drehmoment festziehen (Überdrehen unbedingt vermeiden, um Rissbildungen zu verhindern).

4. Elektrischer Anschluss

1. Frontblende und innere Abdeckblende der Elektroeinheit vorsichtig lösen.
2. 4-adriges Verbindungskabel (Stromversorgung & Steuerkommunikation) von der Außeneinheit durch die Rückwand zur Klemmleiste führen.
3. Adern abisolieren, farblich passend zu den Anschlüssen der Außeneinheit aufklemmen und Schutzleiter (PE) vorschriftsmäßig verschrauben.
4. Kabel mit der integrierten Zugentlastung fixieren.

5. Dichtheitsprüfung, Evakuierung und Inbetriebnahme

• Druckprobe: Leitungssystem mit getrocknetem Stickstoff abdrücken, um Dichtheit der Verbindungen zu belegen.
• Vakuumieren: Vakuumpumpe anschließen und System bis auf unter 2 mbar (bzw. Herstellerwert) evakuieren, um Restfeuchte vollständig zu entfernen.
• Ventile öffnen: Kältemittelventile am Außengerät behutsam öffnen.
• Testlauf: Gerät über die Fernbedienung im Testbetrieb starten, Leistungsaufnahme, Lüfterstufen und Temperaturdifferenz prüfen.
