DAIKIN Multi-Split Systeme: Inbetriebnahmeprotokoll und Prüfcheckliste

DAIKIN Inbetriebnahmeprotokoll und Prüfrichtlinien für Multi-Split-Systeme

Zur fachgerechten Inbetriebnahme einer Multi-Split-Anlage ist die Durchführung und Dokumentation definierter Sicherheits- und Funktionsprüfungen erforderlich. Das Protokoll sichert die Einhaltung der Herstellergarantie und dokumentiert den fehlerfreien Montagezustand.

1. Vorbereitende Sicht- und Montageprüfungen

• Fester und vibrationsfreier Stand des Außengeräts auf Dämpfungssockeln oder einer Konsole mit ausreichender Tragfähigkeit.
• Freier Luftausblas und ungehinderte Ansaugung am Wärmetauscher unter Beachtung der Mindestabstände zur Außenwand.
• Überprüfung aller Befestigungen der Innengeräte und Sicherstellung der waagerechten Montage zur Vermeidung von Tropfwasser.

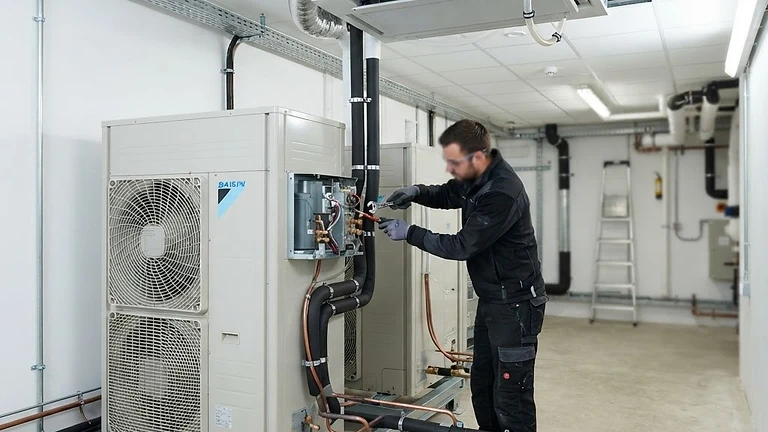

2. Dichtheitsprüfung und Evakuierung

• Druckprüfung: Druckstandsprüfung des kältetechnischen Rohrleitungssystems mit trockenem Stickstoff gemäß Vorgabedruck für R-32.
• Tiefenevakuierung: Abpumpen des Systems mit einer zweistufigen Vakuumpumpe auf unter 270 Pa (2 mbar), um Feuchtigkeit und nicht kondensierbare Gase restlos zu entfernen.
• Standzeit: Vakuum-Haltezeit zur Leckageüberprüfung vor dem Öffnen der Ventile am Außengerät.

3. Elektrische Überprüfung und Signalwege

• Messung der Netzspannung und Einhaltung des vorgeschriebenen Leitungsquerschnitts sowie der trägen Sicherungsautomaten.
• Richtige Klemmenzuordnung der Kommunikationsleitungen (Leitung 1, 2, 3) je Kühlkreis zu den entsprechenden Anschlüssen (Port A, B, C etc.) des Außengeräts.
• Schutzleiter-Durchgangsprüfung an allen Gehäusebauteilen.

4. Testlauf und Funktionsdiagnose

• Starten des Testlaufs über die Bedieneinheit oder Prüftaster auf der Hauptplatine.
• Prüfung von Ausblas- und Ansaugtemperaturen an jedem Innengerät nach 15 bis 20 Minuten Betriebszeit.
• Kontrolle der Kondensatableitung durch Befüllen der Kondensatwanne mit Prüfwasser.
• Archivierung der gemessenen Parameter im Inbetriebnahmeprotokoll für den Endkunden.
