DAIKIN Multi-Split Außengeräte 5MXM90A9: Dimensionierung, Anschlusswerte und Kanallängen
Technische Spezifikation und Auslegungsrichtlinien für das DAIKIN Multi-Split Inverter-Außengerät 5MXM90A9 für bis zu 5 Innengeräte. Beinhaltet Kältemittelleitungslängen, Gleichzeitigkeitsfaktoren und Montagevorgaben.

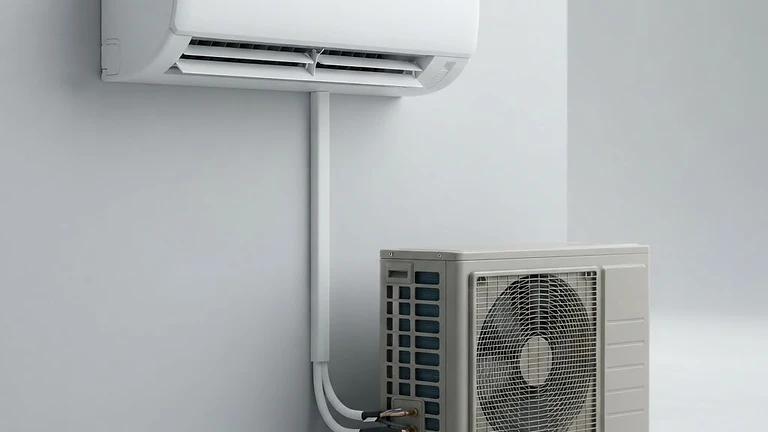

DAIKIN 5MXM90A9: Zentrale Multisplit-Einheit für bis zu 5 Räume
Das DAIKIN 5MXM90A9 ist das Flaggschiff der R-32 Multi-Split-Außengeräteserie für gehobene Wohn- und Gewerbeobjekte. Angetrieben von einem invertergesteuerten Swing-Verdichter ermöglicht es den unabhängigen Betrieb von 2 bis 5 Innengeräten unterschiedlicher Bauarten (Wand-, Kassetten- oder Kanalgeräte).
Kernvorteile der Technologie
- Swing-Verdichter: Minimierte Reibung und Vermeidung von Kältemittel-Übertrittsverlusten für langlebigen, flüsterleisen Betrieb.
- PAM-Inverter (Puls-Amplituden-Modulation): Höchste elektrische Effizienz im Teillastbereich mit SEER-Werten bis zu A+++.
- Kältemittel R-32: Reduzierte Füllmenge und 68 % geringeres Erderwärmungspotenzial im Vergleich zu herkömmlichem R-410A.
Technische Kennzahlen und Leitungslimits
| Kennzahl | Wert | | :--- | :--- | | Nenn-Kühlleistung | 9,0 kW (Bereich 2,1 bis 10,7 kW) | | Nenn-Heizleistung | 10,0 kW (Bereich 2,0 bis 12,0 kW) | | Max. Anzahl anschließbarer Innengeräte | 5 | | Gesamtleitungslänge max. | 75 m | | Leitungslänge je Innengerät max. | 25 m | | Maximaler Höhenunterschied (Außengerät höher/tiefer) | 15 m | | Kältemittelleitungsdimensionen (Gas / Flüssigkeit) | 5x 3/8" (9,5 mm) / 5x 1/4" (6,4 mm) | | Vorgefüllte Kältemittelmenge (R-32) | ca. 2,4 kg (vorgefüllt bis zu 40 m Gesamtrohrlänge) | | Zusatzfüllung ab 40 m Gesamtlänge | 20 g pro Meter zusätzliche Kältemittelleitung |
Auslegungsbeispiel: Rohrleitung und Kältemittel-Zusatzbefüllung
Ein Mehrfamilienhaus wird über ein Außengerät 5MXM90A9 und vier Innengeräte klimatisiert. Folgende Leitungslängen werden verlegt:
- Innengerät 1 (Wohnzimmer): 18 m
- Innengerät 2 (Schlafzimmer): 12 m
- Innengerät 3 (Kinderzimmer): 14 m
- Innengerät 4 (Arbeitszimmer): 10 m
1. Gesamtleitungslänge berechnen:
$$L_{\text{gesamt}} = 18 + 12 + 14 + 10 = 54\text{ m}$$
- Zulässige Gesamtgrenze (75 m) und Einzellängengrenze (25 m) sind eingehalten.
2. Erforderliche Kältemittel-Zusatzmenge ermitteln:
- Werkseitige Vorfüllung gilt bis 40 m.
- Zusatzbefüllungsgrenze: $54\text{ m} - 40\text{ m} = 14\text{ m}$
- Erforderliche Nachfüllmenge:
$$\Delta m = 14\text{ m} \cdot 20\text{ g/m} = 280\text{ g Kältemittel R-32}$$
Die Nachfüllung muss zwingend im flüssigen Aggregatzustand bei stehendem oder im Kältemittel-Befüllmodus laufenden Verdichter über eine digitale Waage erfolgen.
Elektrische Verdrahtung und Kommunikationsbus
Jedes Innengerät wird über eine 4-adrige Verbindungsleitung ($4 \times 1{,}5\text{ mm}^2$) an die entsprechende Klemmenleiste (1, 2, 3 und Erde) des Außengeräts angeschlossen. Die Phasen 1 und 2 übertragen die Stromversorgung, Ader 3 überträgt das bidirektionale Datensignal. Eine Vertauschung der Adern führt zum Kommunikationsfehler U4 oder UA.
