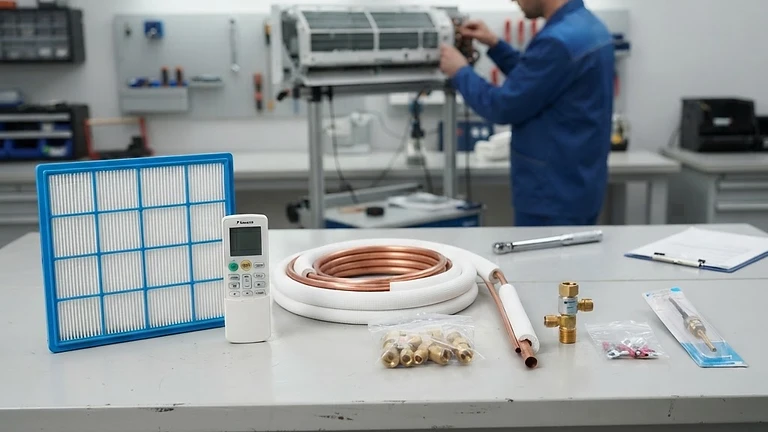

Kältemittelleitungen und Installationszubehör für DAIKIN Split-Systeme
Für den zuverlässigen und leisen Betrieb von DAIKIN Klimasystemen ist die Wahl des passenden Installationszubehörs entscheidend. DAIKIN verlangt für Anlagen mit R-32 und R-410A sauerstofffreies, getrocknetes und innen gereinigtes Kupferrohr nach EN 12735-1.
Rohrabmessungen und Wandstärken
Aufgrund der Betriebswechseldrücke von bis zu 4,2 MPa bei R-32 müssen zertifizierte Kupferrohre mit vorgeschriebenen Mindestwandstärken verwendet werden:
| Außendurchmesser Zoll | Außendurchmesser mm | Mindestwandstärke R-32 | Maximal zulässiger Druck | | :--- | :--- | :--- | :--- | | 1/4" | 6,35 mm | 0,80 mm | > 5,0 MPa | | 3/8" | 9,52 mm | 0,80 mm | > 4,5 MPa | | 1/2" | 12,70 mm | 0,80 mm | > 4,3 MPa | | 5/8" | 15,88 mm | 1,00 mm | > 4,2 MPa |
Bördelverbindung und Drehmoment-Vorgaben
Beim Bördeln von R-32-Leitungen ist ein Spezialbördelgerät für R-32 mit vergrößertem Anschlag zu verwenden. Vor dem Zusammenfügen ist ein Tropfen synthetisches Ester- oder Polyvinylether-Kältemittelöl (Daikin FW68DA) ausschließlich auf die Konusinnenseite aufzutragen:
- 1/4" Überwurfmutter: Anzugsmoment 14,2 bis 17,2 N·m (Schlüsselweite 17 mm)
- 3/8" Überwurfmutter: Anzugsmoment 32,7 bis 39,9 N·m (Schlüsselweite 22 mm)
- 1/2" Überwurfmutter: Anzugsmoment 49,5 bis 60,3 N·m (Schlüsselweite 26 mm)
- 5/8" Überwurfmutter: Anzugsmoment 61,8 bis 75,3 N·m (Schlüsselweite 29 mm)
Kondensatableitung und Zubehör
- Kondensatschlauch: Mindestens Ø 16 mm innen mit stetigem Gefälle von $\ge 1,%$ ($1,\text{cm}$ pro Meter) verlegen. Wassersäcke oder Heber sind unzulässig.
- Schwingungsdämpfer: An Außenwandkonsolen sind Gummipuffer mit einer Shore-Härte von 45–55 A zu montieren, um Körperschallübertragung in Mauerwerk und Wohnräume zu entkoppeln.
