DAIKIN Sky Air FAA-B Wandgeräte für anspruchsvolle Gewerbeanwendungen
Die Innengeräte der Serie DAIKIN FAA-B (FAA71B und FAA100B) sind robuste Hochleistungs-Wandgeräte, die speziell in Kombination mit den Sky Air Außengeräten (Alpha-, Advance- oder Active-Serie) für große Räume, Technikzentralen, Serverräume und Ladengeschäfte entwickelt wurden. Sie bieten hohe Luftvolumenströme, große Wurfweiten und sind für Dauerbetrieb ausgelegt.
Wichtige Gerätedaten der FAA-B Serie
- FAA71B: Kühlleistung nominell ca. 6,8 bis 7,1 kW, Heizleistung ca. 7,5 bis 8,0 kW; Luftvolumenstrom bis ca. 1.080 m³/h.
- FAA100B: Kühlleistung nominell ca. 9,5 bis 10,0 kW, Heizleistung ca. 10,8 bis 11,2 kW; Luftvolumenstrom bis zu 1.680 m³/h.
- Kältemittelanbindung: 3/8 Zoll (9,5 mm) Flüssigkeitsleitung und 5/8 Zoll (15,9 mm) Sauggasleitung.
- Automatische Lamellenbewegung: Vertikaler Auto-Swing für gleichmäßige Durchmischung hoher Räume mit bis zu 3,8 m Deckenhöhe.

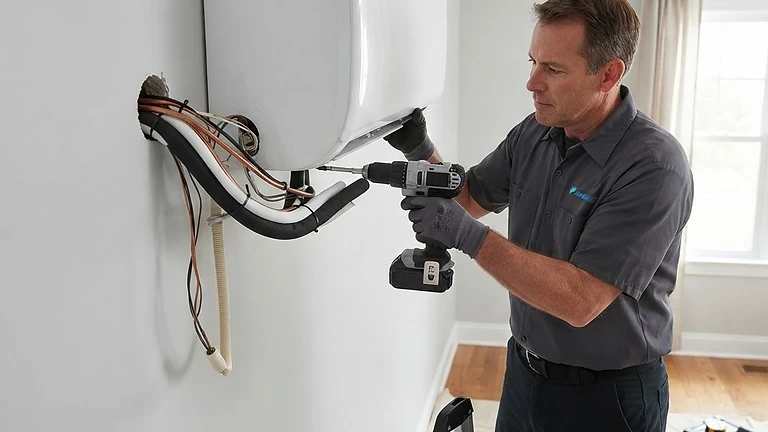

Montagevorgaben und Mindestabstände
Um den enormen Luftdurchsatz von bis zu 1.680 m³/h nicht zu drosseln, sind strikte Mindestabstände um das Gerät herum einzuhalten:
- Zur Decke: mindestens 150 mm (empfohlen 200 mm zur problemlosen Filterentnahme von oben).
- Zu linken und rechten Seitenwänden: mindestens 50 mm (empfohlen 100 mm für Wartungszugang).
- Montagehöhe: Unterkante Gerät mindestens 2,3 m über Fertigfußboden, um Zugerscheinungen im Aufenthaltsbereich zu minimieren.
- Freier Ausblasbereich: Mindestens 4,0 m ohne Barrieren (wie Pfeiler oder Deckenunterzüge) vor dem Ausblasgitter.
Kältetechnische Leitungsführung und Ölhebebögen
Bei Anschluss an RZAG- oder RZA-Außengeräte gelten strenge Vorgaben für Leitungslängen und Höhenunterschiede:
- Maximale Leitungslänge: Je nach Außengerätekombination bis zu 50 m oder 85 m äquivalente Länge.
- Maximaler Höhenunterschied: Bis zu 30 m zwischen Innen- und Außeneinheit.
- Ölrückführung: Liegt das Außengerät höher als das FAA-B Wandgerät, muss in der Sauggasleitung alle 6 bis 8 Höhenmeter ein Ölhebe-Bogen (Trap) eingebaut werden, um die Ölrückführung zum Verdichter dauerhaft sicherzustellen.
Elektrischer Anschluss und Steuerbus
- Spannungsversorgung: Wird primär vom Außengerät zur Inneneinheit über die Klemmen 1, 2 und 3 (230 V, L/N/PE) übertragen.
- DIII-Net / Fernbedienung: Die Fernbedienung (Madoka BRC1H oder BRC1E) wird unpolig an die Klemmen P1 und P2 angeschlossen (Schwachstromleitung 2 × 0,75 mm² bis 2 × 1,25 mm² paarig verdrillt, ungeschirmt bis 500 m).
