DAIKIN Emura (FTXJ-M Serie): Installationshinweise und Montageablauf

1. Vorbereitung und Mindestabstände

Die Emura Wandgeräte zeichnen sich durch bewegliche Frontklappen aus. Bei der Positionierung an der Wand müssen daher Sicherheitsabstände penibel beachtet werden:

• Mindestens 50 mm Abstand nach oben zur Decke, um die Rücklaufansaugung nicht zu drosseln.
• Seitlich sind mindestens 50 mm Freiraum für die seitliche Gehäusedemontage und Wartungsarbeiten einzuhalten.
• Ausblasbereich nach unten frei von Vorhängen, Schränken oder Dekoration halten.

2. Montageplatte und Leitungsdurchführung

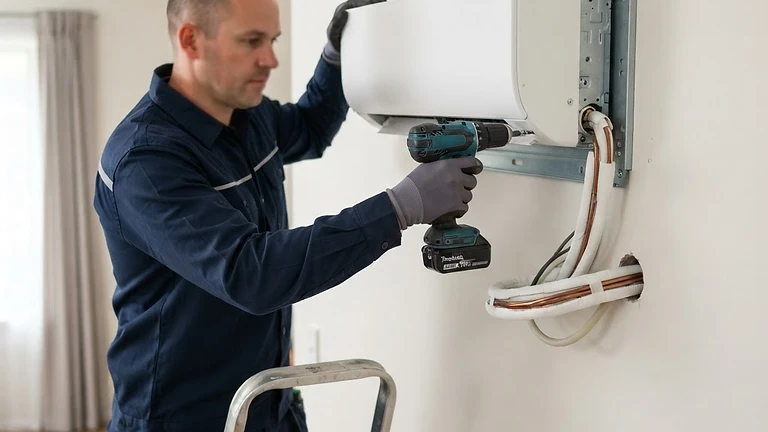

1. Wandbefestigung: Die montagefertige Schablone anlegen, Bohrlöcher markieren und die stabile Grundplatte waagerecht verschrauben.
2. Ausbrüche am Gehäuse: Je nach Verlegerichtung der Leitungen (rechts, links, hinten) die vorgeprägten Gehäuseausbrüche vorsichtig ausbrechen und entgraten.
3. Schwitzwasserschlauch: Schlauch mit festem Gefälle verlegen. Bei Linksausführung den Gummistopfen am Ablaufstutzen fest auf die Gegenseite umstecken.

3. Rohranschluss und Isolierung

• R-32 Rohrverbindungen sind gasdicht als Bördelverbindung auszuführen.
• Verwenden Sie ausschließlich vorgeschriebene Drehmomente je nach Rohrdurchmesser (1/4 Zoll ca. 15–17 Nm; 3/8 Zoll ca. 33–39 Nm).
• Beide Rohre (Saug- und Flüssigkeitsleitung) müssen vollständig getrennt dampfdiffusionsdicht isoliert werden, um Kondensatbildung innerhalb der Wandöffnung zu verhindern.

4. Inbetriebnahme und Sicherheitscheck

• Vor dem Öffnen der Ventile muss eine vollständige Druck- und Vakuumprüfung erfolgen.
• Überprüfen Sie nach dem Einschalten die mechanische Öffnungs- und Schließfunktion der beweglichen Frontblende.
• Prüfen Sie im Testbetrieb den freien Kondensatabfluss durch vorsichtiges Einbringen von 1 Liter Wasser in die Verdampferwanne.
