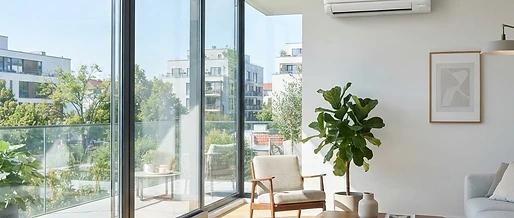

Wohnraumkühlung im Neubau und Bestand: Kühllast, Taupunkt und Multisplit-Systeme von Mitsubishi Electric

Thermischer Komfort und Kühllast im modernen Wohnungsbau

Durch fortschreitende energetische Sanierungen und luftdichte Gebäudehüllen im Sinne des Gebäudeenergiegesetzes (GEG) sowie großzügige Glasflächen gewinnt der sommerliche Wärmeschutz zunehmend an Bedeutung. Hohe solare Strahlungseinträge in Kombination mit internen Wärmequellen – wie Personen, Unterhaltungselektronik und Haushaltsgeräten – führen in gut gedämmten Einfamilienhäusern und Geschosswohnungen zu einer ausgeprägten sommerlichen Überhitzung. Während im Winter die Wärmeverluste minimiert werden, speichert der Baukörper die Wärme im Sommer über längere Phasen hinweg, da die passive Abkühlung über Nachtlüftung bei tropischen Nächten an ihre physikalischen Grenzen stößt.

Um ein thermisch behagliches Raumklima zu gewährleisten, definiert die DIN EN ISO 7730 klare Komfortkriterien für den Predicted Mean Vote (PMV) und den Predicted Percentage of Dissatisfied (PPD). Dabei zeigt sich, dass eine reine Absenkung der Raumlufttemperatur oft nicht genügt: Auch die relative Luftfeuchtigkeit spielt eine entscheidende Rolle für das physiologische Wohlbefinden. Steigt der Feuchtegehalt über 65 Prozent bei 26 °C Raumtemperatur, gerät die körpereigene Thermoregulation über Verdunstungskälte ins Stocken. Moderne raumlufttechnische Konzepte müssen daher sowohl die sensible Kühllast (Temperaturabsenkung) als auch die latente Kühllast (Entfeuchtung) präzise und energieeffizient abdecken.

Thermodynamische Grundlagen: Kühllastberechnung und Kreisprozess

Die Auslegung klimatechnischer Anlagen im Wohnbereich basiert verbindlich auf einer detaillierten Kühllastberechnung nach VDI 2078 bzw. DIN EN 12831-2. Die gesamte abzuführende thermische Leistung $Q_{\text{gesamt}}$ setzt sich dabei aus zwei wesentlichen Komponenten zusammen:

$$Q_{\text{gesamt}} = Q_{\text{sensibel}} + Q_{\text{latent}}$$

Die sensible Kühllast umfasst:

• Transmissionswärmeeinträge über opake Außenwände und Dächer infolge der Differenz zwischen Außentemperatur und Innentemperatur.
• Strahlungswärmeeinträge durch transparente Flächen (Fenster, Wintergärten), moduliert durch den Gesamtenergiedurchlassgrad ($g$-Wert) des Glases und externe Verschattungseinrichtungen.
• Interne Wärmequellen durch Personen (typischerweise 80 bis 120 W pro ruhender/leichter Tätigkeit) und elektrische Verbraucher.

Die latente Kühllast resultiert im Wesentlichen aus der Feuchtigkeitsabgabe durch Personen (ca. 40 bis 70 g/h Wasserampf pro Person bei Raumtemperatur) sowie dem Infiltrations- und Lüftungsluftwechsel. Sie berechnet sich über die Verdampfungsenthalpie von Wasser ($r \approx 2501 \text{ kJ/kg}$):

$$Q_{\text{latent}} = \dot{m}_{W} \cdot r$$

Der Kältekreisprozess im H,s-Diagramm

Die Wärmeabfuhr aus dem Wohnraum erfolgt über einen geschlossenen thermodynamischen Kompressionskältekreis. Im Verdampfer des Innengeräts nimmt das Kältemittel bei niedrigem Druck und niedriger Verdampfungstemperatur $t_0$ (typischerweise zwischen 4 °C und 8 °C) Wärme aus der Raumluft auf und geht in den gasförmigen Aggregatzustand über. Ein elektronisch geregelter Verdichter (Rollkolben- oder Scrollkompressor) verdichtet das Kältemittelgas polytrop auf das Hochdruckniveau. Im Verflüssiger des Außengeräts gibt das Kältemittel die aufgenommene Wärme inklusive der Verdichterleistung an die Umgebungsluft ab und kondensiert bei $t_c$ (ca. 40 °C bis 50 °C). Ein elektronisches Expansionsventil (EEV) entspannt das flüssige Kältemittel anschließend wieder drosselnd auf Verdampfungsdruck.

Die Effizienz dieses Prozesses wird primär durch die Leistungszahl EER (Energy Efficiency Ratio) bzw. den saisonalen Kennwert SEER nach DIN EN 14825 beschrieben:

$$\text{EER} = \frac{Q_0}{P_{\text{el}}}$$

Im Vergleich zum idealen Carnot-Kälteprozess mit dem theoretischen Wirkungsgrad:

$$\varepsilon_C = \frac{T_0}{T_c - T_0}$$

erreichen moderne Inverter-Klimageräte Gütegrade von über 50 Prozent dieses Maximums, indem sie Verdichterdrehzahl und Kältemittelmassenstrom kontinuierlich dem Teillastbedarf anpassen.

Beispielhafte Kühllastbetrachtung für ein Wohnzimmer (35 m²)

| Parameter | Eingangsgrößen / Randbedingungen | Sensibler Eintrag (W) | Latenter Eintrag (W) | | :--- | :--- | :--- | :--- | | Transmission | Außenwand (25 m², $U = 0,20 \text{ W/(m}^2\text{K)}$), $\Delta T = 8 \text{ K}$ | 40 | – | | Solarstrahlung | Südfenster (10 m², $g = 0,40$ mit Raffstore), $I = 450 \text{ W/m}^2$ | 900 | – | | Personenlast | 3 Personen (anwesend, sitzende Tätigkeit) | 240 | 180 | | Geräte / Beleuchtung | TV, Unterhaltungselektronik, LED | 250 | – | | Lüftung / Infiltration | Mindestluftwechsel $n = 0,5 \text{ h}^{-1}$, Zuluft $32 \text{ }^\circ\text{C} / 50% \text{ r.F.}$ | 360 | 420 | | Summe Kühllast | Raum-Soll: 24 °C, 50% r.F. | 1.790 W | 600 W |

Die resultierende Gesamtkühllast beträgt 2.390 W (2,39 kW), bei einem sensiblen Wärmeanteil (Sensible Heat Ratio, SHR) von ca. 0,75. Ein Kälteaggregat mit einer Nennkühlleistung von 2,5 kW deckt dieses Lastprofil energetisch ideal im effizienten Teillastbereich ab.

Hydraulische Flächenkühlung vs. Direktverdampfungs-Split-Klimatisierung

In vielen modernen Wohngebäuden kommt im Sommer die reversible Wärmepumpe zum Einsatz, um über die vorhandene Fußbodenheizung eine sogenannte „stille Kühlung“ (Flächenkühlung) bereitzustellen. Dieses System weist jedoch spezifische thermodynamische Limitierungen auf:

Die Taupunktgrenze bei der Fußbodenkühlung

Wird ein Heizestrich gekühlt, darf die Oberflächentemperatur des Fußbodens keinesfalls den Taupunkt der umgebenden Raumluft unterschreiten, da es andernfalls zu Kondensatbildung auf dem Bodenbelag, Rutschgefahr und potenziellen Schimmelschäden kommt. Bei standardmäßigen Sommerbedingungen von 26 °C und 60 % relativer Feuchte liegt der Taupunkt bei etwa 17,6 °C. Um Sicherheitsreserven zu wahren, muss die minimale Vorlauftemperatur über Taupunktwächter auf 18 °C bis 19 °C begrenzt werden. Die damit erzielbare maximale spezifische Kühlleistung ist begrenzt auf ca. 30 bis 40 W/m² und kann rein sensible Lasten abfangen. Eine Reduktion der absoluten Luftfeuchtigkeit ist nicht möglich.

Komfortvorteil der Direktverdampfung (DX)

Demgegenüber arbeiten Luft-Luft-Wärmepumpen (Inverter-Split-Klimageräte) mit Verdampfertemperaturen, die gezielt unterhalb des Raumluft-Taupunkts liegen. An den Lamellen des Wärmeübertragers kondensiert der in der Luft enthaltene Wasserdampf aus und wird über eine Kondensatleitung sicher abgeführt. Dies senkt den Enthalpiegehalt der Luft spürbar und ermöglicht die Einhaltung eines behaglichen Raumklimas selbst bei tropischen Außenzuständen.

Systemlösungen von Mitsubishi Electric: Präzision mit der M-Serie und Multisplit-Systemen

Für den anspruchsvollen Wohnbereich bietet Mitsubishi Electric mit der traditionsreichen M-Serie und den flexiblen Multisplit-Außengeräten der MXZ-Serie technisch ausgereifte Lösungen. Die Systeme basieren auf leisen, bürstenlosen Gleichstrommotoren (BLDC) und invertergesteuerten Rollkolben- bzw. Scrollverdichtern.

Sensorik für Zugluftfreiheit: Der 3D i-See Sensor

Ein häufiger Kritikpunkt konventioneller Klimageräte ist unangenehme Zugluft. Mitsubishi Electric begegnet dieser Herausforderung bei seinen Premium-Wandgeräten der MSZ-LN-Serie mit dem patentierten 3D i-See Sensor. Ein thermoelektrischer Infrarotsensor scannt den gesamten Wohnbereich in einem 150-Grad-Winkel dreidimensional ab und erstellt eine präzise Temperaturkarte des Raumes. Er erkennt nicht nur ungleichmäßige Temperaturverteilungen (z. B. durch Sonneneinstrahlung auf Außenwände), sondern identifiziert anhand der thermischen Signatur auch die Anwesenheit von Personen. Über unabhängig ansteuerbare Doppel-Luftleitlamellen kann der Luftstrom wahlweise direkt auf die anwesenden Personen (zur schnellen punktuellen Abkühlung) oder zugfrei an ihnen vorbeigelenkt werden (indirekter Luftstrom).

Akustische Optimierung für Schlafräume

Im Wohn- und Schlafbereich sind minimale Geräuschemissionen unerlässlich. Durch strömungsoptimierte Lüfterwalzen mit asymmetrischer Schaufelteilung erreichen die Innengeräte der M-Serie Schalldruckpegel von lediglich 19 dB(A) in der kleinsten Lüfterstufe – ein Wert, der unterhalb des natürlichen Grundrauschens ruhiger Wohnräume liegt. Auch die Außengeräte verfügen über Silent-Modi, die insbesondere die schalltechnischen Anforderungen der TA Lärm für eng bebaute Wohngebiete und Mehrfamilienhaus-Quartiere sicher einhalten.

Kältemittelsicherheit und F-Gase-Vorgaben

Aufgrund der novellierten europäischen F-Gase-Verordnung (EU 2024/573) setzt Mitsubishi Electric konsequent auf Kältemittel mit reduziertem Treibhauspotenzial (GWP). In den Single- und Multisplit-Systemen der M- und MXZ-Serie kommt primär das Sicherheitskältemittel R32 (GWP 675, Sicherheitsklasse A2L) zum Einsatz. Für Planer und Fachhandwerker bedeutet dies:

• Die Füllmengen sind aufgrund der hohen volumetrischen Kälteleistung von R32 geringer als bei früheren R410A-Anlagen.
• Bei Installationen in kleinen Räumen (z. B. Schlafzimmer oder Home-Offices) sind die Mindestraumflächen nach DIN EN 378 rechnerisch nachzuweisen, um im Falle einer hypothetischen Leckage das Überschreiten der unteren Entflammbarkeitsgrenze (LFL) auszuschließen.
• Durch werksseitig voreingestellte Füllmengen für bis zu 15 bis 20 Meter Leitungslänge reduzieren sich Eingriffe in den Kältekreis bei Standardinstallationen auf ein Minimum.

Planungs- und Installationshinweise für Fachhandwerk und TGA-Planer

1. Kondensatmanagement: Kondensatleitungen sind stets mit einem stetigen Gefälle von mindestens 1 bis 2 Prozent nach außen oder in das Abwassersystem mit geruchsdichtem Siphon zu führen. Bei ungünstigen baulichen Gegebenheiten empfiehlt sich der Einsatz geräuscharmer, vibrationsentkoppelter Kondensatpumpen mit Schwimmerschalter.
2. Druckverlust und Rohrleitungsdimensionierung: Kältemittelleitungen müssen strikt nach Herstellerangaben dimensioniert werden. Zu weite Querschnitte reduzieren die Strömungsgeschwindigkeit des Heißgases, wodurch der Schmierölrücktransport zum Verdichter gefährdet wird; zu geringe Querschnitte führen zu Druckverlusten und signifikanten Leistungseinbußen.
3. Kopplung mit Lüftungssystemen: In hochwärmegedämmten Wohngebäuden lässt sich die Split-Klimatisierung optimal mit dezentralen oder zentralen Lossnay-Wohnraumlüftungsgeräten von Mitsubishi Electric kombinieren. Diese verfügen über Enthalpietauscher, die im Sommer sowohl fühlbare Wärme als auch Feuchte aus der Außenluft zurückhalten, bevor diese in den Raum gelangt – was die Kühllast der Klimageräte um bis zu 30 Prozent reduziert.

Fazit und Beratungspraxis

Die zuverlässige Wohnraumkühlung erfordert eine exakte thermodynamische Abstimmung zwischen Gebäudehülle, sensibler und latenter Kühllast sowie Anlagentechnik. Moderne Multisplit-Systeme wie jene von Mitsubishi Electric gewährleisten durch Inverterregelung, integrierte Sensorik und leise Komponenten maximalen Komfort bei gleichzeitig hoher Energieeffizienz.

Für Fachhandwerker, Planer und Bauherren, die auf der Suche nach abgestimmten Systemkomponenten, Zubehör und fundierter Beratung für Split-Klimaanlagen, Luft-Luft-Wärmepumpen und Kältetechnik sind, bietet das Fachportal www.klimacorner.de eine umfassende Produktübersicht und herstellerübergreifende Unterstützung bei der Projektierung anspruchsvoller Wohnraumklimatisierung.
