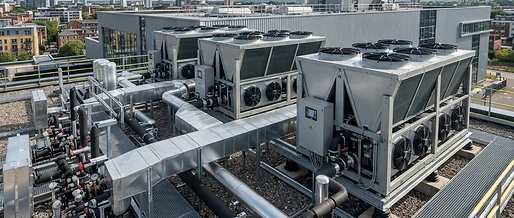

S-Klima Großwärmepumpen SAY: Effizienz und Kaskadierung im Quartier

Die Dekarbonisierung großvolumiger Nichtwohngebäude, Gewerbequartiere und industrieller Produktionshallen fordert TGA-Planer und Fachhandwerker gleichermaßen heraus. Während im Ein- und Zweifamilienhausbereich kompakte Monoblock- oder Split-Geräte bis 15 kW dominieren, bedürfen große Liegenschaften solider thermischer Erzeugerleistungen im mehrstelligen Kilowatt- bis Megawattbereich. Vor diesem Hintergrund rücken Luft-Wasser-Großwärmepumpen zunehmend in den Fokus moderner Anlagenschemata. S-Klima, im deutschen Markt insbesondere als Partner für Mitsubishi Heavy Industries sowie spezialisierte Kaltwasser- und Wärmepumpensysteme etabliert, bedient dieses anspruchsvolle Segment mit der leistungsstarken Außengeräteserie SAY. Die reversiblen Aggregate liefern pro Einzelsystem bis zu 233 kW Kälteleistung und 268 kW Heizleistung und lassen sich über busgesteuerte Kaskadenschaltungen flexibel auf Gesamtleistungen von knapp 1,9 MW skalieren.

Thermodynamische Grundlagen und der Kreisprozess unter Großlast

Das Funktionsprinzip industrieller Luft-Wasser-Wärmepumpen basiert auf dem klassischen rechtsdrehenden Kompressionskältekreisprozess. Ein fluides Kältemittel nimmt bei niedrigem Druck und Verdampfungstemperatur über Lamellen-Wärmetauscher sensible sowie latente Wärme aus der Umgebungsluft auf. Beim Phasenübergang von flüssig zu gasförmig steigt die spezifische Enthalpie des Fluids sprunghaft an. Der anschließende Verdichtungsvorgang hebt den Kältemitteldampf polytrop auf ein höheres Druck- und Temperaturniveau an. Auf dieser Hochdruckseite wird die Wärmeenergie über gelötete oder geschraubte Plattenwärmetauscher an das zirkulierende Heizungswasser abgegeben, bevor das Kältemittel im elektronischen Expansionsventil (EEV) unter Entspannung auf den Ausgangsdruck zurückgeführt wird.

Die theoretische Obergrenze des Wirkungsgrads beschreibt der Carnot-Wirkungsgrad $\eta_{\text{Carnot}} = T_{\text{warm}} / (T_{\text{warm}} - T_{\text{kalt}})$, angegeben in Kelvin. Für den realen Betrieb ist der Coefficient of Performance (COP) nach DIN EN 14511 maßgeblich, der das Verhältnis der abgegebenen thermischen Nutzleistung zur aufgenommenen elektrischen Antriebsleistung bei definierten Prüfpunkten (beispielsweise A2/W35 oder A-7/W45) abbildet:

$$\text{COP} = \frac{\dot{Q}{\text{th}}}{P{\text{el}}}$$

Bei Großanlagen entscheidet jedoch vor allem die saisonale Leistungszahl (SCOP nach DIN EN 14825) beziehungsweise die Jahresarbeitszahl (JAZ nach VDI 4650) über die Wirtschaftlichkeit. Letztere setzt die gesamte im Jahresverlauf gelieferte Wärmemenge ins Verhältnis zum real bezogenen Netzstrom inklusive Nebenaggregaten wie Abtauheizungen und primären Umwälzpumpen.

Technische Auslegung der S-Klima SAY-Baureihe

Die Baureihe SAY wurde für anspruchsvolle Ganzjahresanwendungen konzipiert. In der Auslegung für größere Liegenschaften spielt die Teillastfähigkeit eine entscheidende Rolle, da Wärmepumpen die meiste Zeit des Winters bei Außentemperaturen zwischen 0 °C und 10 °C im modulierten Betrieb laufen. Über präzise regelbare DC-Inverterverdichter passt die Steuerung den Kältemittelmassenstrom stufenlos an den realen Bedarf des Gebäudes an. Dadurch werden materialschädigende Taktungen vermieden und der isentrope Verdichterwirkungsgrad auf konstant hohem Niveau gehalten.

Leistungsdaten und Spezifikationen der SAY-Großwärmepumpen

| Parameter | SAY Basiseinheit (Großgerät) | Modulverbund (8 Einheiten) | | :--- | :--- | :--- | | Max. Heizleistung | bis 268 kW | bis 1.864 kW | | Max. Kühlleistung | bis 233 kW | bis 1.360 kW | | Untere Einsatzgrenze Heizen | bis -20 °C Außentemperatur | bis -20 °C Außentemperatur | | Leistungsregelung | Invertergesteuert (stufenlos) | Kaskaden- und Stufenoptimierung | | Kaskadenintegration | Master-Slave via Systembus | Bis zu 8 Geräte im Verbund | | Einsatzschwerpunkt | Großgewerbe, Industrie, Nahwärme | Quartiersversorgung, Produktionshallen |

Selbst bei extremen Außenluftbedingungen von bis zu -20 °C stellt die Konstruktion einen stabilen Heizbetrieb sicher. Durch eine optimierte Sauggasüberhitzung und kontinuierliche Überwachung der Druckdifferenzen im Kältekreis bleibt die Austrittstemperatur am Plattenwärmetauscher für Niedertemperatur-Heizkreise oder Lüftungs-Heizregister im geforderten Sollbereich.

Kaskadierung, Hydraulik und Druckverlustminimierung

Die Skalierbarkeit über ein Kaskadenmanagement von bis zu acht Geräten bietet gleich mehrere betriebstechnische Vorteile: Neben der Ausfallsicherheit (Redundanz durch $N+1$-Konfigurationen) ermöglicht die intelligente Master-Slave-Führung einen extrem gleichmäßigen Verschleiß der Scroll-Verdichter. In Teillastphasen arbeiten immer diejenigen Einheiten, die im energetischen Bestpunkt des Enthalpie-Druck-Diagramms liegen.

Hydraulisch erfordert die Einbindung von mehreren hundert Kubikmetern Heizwasser pro Stunde eine exakte Rohrnetzberechnung nach VDI 2073. Der Druckverlust $\Delta p$ in den internen Plattenübertragern sowie in den Hauptverteilern muss exakt auf die Förderhöhe der hocheffizienten Nassläufer- oder Trockenläufer-Umwälzpumpen abgestimmt werden, um parasitäre Pumpstromverbräuche gering zu halten. Ein systematischer hydraulischer Abgleich mit druckunabhängigen Regelventilen (PICV) stellt sicher, dass über sämtliche Lastzustände hinweg die nominellen Spreizungen zwischen Vor- und Rücklauf gewahrt bleiben.

Beispielrechnung: Deckung eines Gewerbequartiers und JAZ-Berechnung

Zur Veranschaulichung dient ein Gewerbequartier mit einer Normheizlast nach DIN EN 12831 von $\Phi_{\text{HL}} = 780\text{ kW}$ bei einer Norm-Außentemperatur von -10 °C. Das Heizsystem ist auf eine Vorlauftemperatur von 45 °C und eine Rücklauftemperatur von 38 °C (Spreizung $\Delta T = 7\text{ K}$) ausgelegt.

1. Erzeugerdimensionierung: Geplant werden drei SAY-Geräte im hydraulischen Verbund. Bei Auslegungspunkt A-7/W45 stellt jedes Aggregat ca. 260 kW zur Verfügung, was einer installierten Gesamtwärmeleistung von 780 kW entspricht. Das Gesamtsystem deckt die Normheizlast somit monovalent ab.

2. Volumenstrom im Nennbetrieb: $$\dot{V} = \frac{\dot{Q}}{c_p \cdot \rho \cdot \Delta T} = \frac{780\text{ kW}}{1{,}163\text{ kWh}/(\text{m}^3\text{K}) \cdot 7\text{ K}} \approx 95{,}8\text{ m}^3/\text{h}$$ Jede der drei Einheiten verarbeitet demnach einen Teilstrom von rund 32 m³/h.

3. Abschätzung der Jahresheizarbeit und Stromaufnahme: Bei einem Jahreswärmebedarf von $Q_{\text{Heiz}} = 1.350.000\text{ kWh}$ und einer projektierten Jahresarbeitszahl von $\text{JAZ} = 3{,}75$ (ermittelt über VDI 4650 bei bivalentem oder monovalentem Inverterbetrieb) errechnet sich der elektrische Energiebedarf zu: $$W_{\text{el}} = \frac{Q_{\text{Heiz}}}{\text{JAZ}} = \frac{1.350.000\text{ kWh}}{3{,}75} = 360.000\text{ kWh}$$

Im Vergleich zu einer bestehenden Gas-Brennwertanlage mit einem feuerungstechnischen Jahresnutzungsgrad von 90 % (entspricht rund 1.500.000 kWh Gasbezug) reduziert der Wärmepumpenverbund die direkten Primärenergieverbräuche und damit die CO₂-Emissionen des Standorts massiv, insbesondere bei Einbindung einer quartiersbezogenen Photovoltaikanlage.

Relevante Normen, F-Gase-Verordnung und Förderstrukturen

Bei der Realisierung derartiger Großprojekte sind stringente rechtliche Leitplanken zu beachten:

• DIN EN 378 (Sicherheitstechnische und umweltrelevante Anforderungen): Regelungen zur Aufstellung von Kälte- und Wärmepumpenanlagen, toxikologischen und brennbarkeitsbezogenen Schutzbereichen sowie Druckentlastungsarmaturen.
• F-Gase-Verordnung (EU) 2024/573: Der verschärfte Phase-down reguliert fluorierte Kohlenwasserstoffe schrittweise ab. S-Klima setzt daher in den kleineren Baureihen SAS und SAX verstärkt auf R290 (Propan) und bietet im Großleistungsbereich zukunftssichere Kältemittelkonzepte mit minimalem GWP an.
• VDI 4646 und VDI 4650: Berechnungsgrundlagen für Großwärmepumpen in industriellen und kommunalen Netzen.
• Bundesförderung für effiziente Gebäude (BEG) und IWO-Programme: Reversible Luft-Wasser-Wärmepumpen von S-Klima, die anspruchsvolle jahreszeitliche Effizienzkriterien erfüllen, sind in der BAFA-Liste der förderfähigen Wärmepumpen gelistet. Im gewerblichen Sanierungsbereich lassen sich erhebliche Investitionskostenzuschüsse über die KfW-Heizungsförderung geltend machen.

Fazit und Planungsempfehlung

Luft-Wasser-Großwärmepumpen wie die SAY-Serie von S-Klima demonstrieren, dass industrielle Wärmeversorgung und Nachhaltigkeit technisch ausgereift zusammengeführt werden können. Dank weitreichender Invertermodulation, intelligenter Kaskadenregelung und stabiler Arbeitsbereiche bis -20 °C stellen sie eine verlässliche Säule für die Dekarbonisierung urbaner Zentren dar. Fachplaner sollten bei der hydraulischen Einbindung frühzeitig auf thermische Trennspeicher, differenzdruckoptimierte Rohrnetze und standardisierte Kommunikationsschnittstellen zu Gebäudeleitsystemen achten.

Für Fachbetriebe, TGA-Planer und handwerkliche Ausführer bietet das Team von Klimacorner.de eine zentrale Anlaufstelle mit herstellerübergreifender Fachberatung, Auslegungsunterstützung und schnellen Lieferwegen für Kälte-, Klima- und Wärmepumpentechnik.
