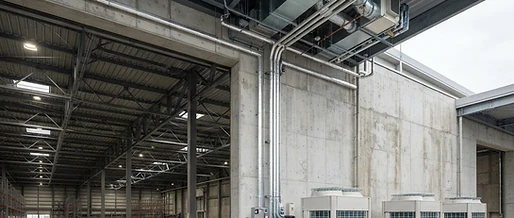

Mitsubishi Electric YXM: VRF-Systeme mit R32 für Hallenkühlung

Moderne Industriehallen, Logistikzentren und großvolumige Gewerbeobjekte stellen Planer und Anlagenbauer vor anspruchsvolle kältetechnische Herausforderungen: Hohe interne Wärmelasten durch Maschinenparks und Beleuchtung, signifikante solare Einstrahlungen über Dachlichtbänder sowie wechselnde Zonenbelegungen erfordern hochdynamische Kühlsysteme. Gleichzeitig verschärft die F-Gase-Verordnung die Quote für fluorierte Treibhausgase drastisch. Mitsubishi Electric setzt mit der Markteinführung der R32-basierten City Multi VRF-Generation der YXM-Serie neue Maßstäbe für die gewerbliche Hallenkühlung und verbindet Direktverdampfungstechnologie (DX) mit moderner Gebäudeleittechnik.

Thermodynamische Grundlagen der Hallenkühlung mit variablen Kältemittelströmen

Im Zentrum industrieller Kühllastabfuhr steht die präzise Beherrschung des thermodynamischen Kreisprozesses. Während traditionelle Kaltwassersysteme zwei Wärmeübertragerstufen (Kältemittel auf Kaltwasser sowie Kaltwasser auf Hallenluft) erfordern, arbeitet ein VRF-System (Variable Refrigerant Flow) als Direktverdampfungssystem mit einem einzigen Übergangsschritt:

$$\dot{Q}{K} = \dot{m}{KM} \cdot \Delta h$$

Hierbei beschreibt $\dot{Q}{K}$ die Kälteleistung, $\dot{m}{KM}$ den Massenstrom des Kältemittels und $\Delta h$ die Enthalpiedifferenz des Kältemittels über dem Verdampfer. Durch den Wegfall des Zwischenmediums Wasser entfällt die sonst unvermeidliche Temperaturgräfte zwischen Verdampfungstemperatur und Nutzwasservorlauf. Dies erlaubt im Kühlbetrieb eine höhere Verdampfungstemperatur ($t_0 \approx 6\text{ bis }10,^\circ\text{C}$ gegenüber $2\text{ bis }4,^\circ\text{C}$ bei Kaltwassersätzen), was die Verdichterdruckdifferenz drastisch senkt und den theoretischen Carnot-Gütegrad signifikant verbessert.

Das eingesetzte Kältemittel Difluormethan (R32, Sicherheitsgruppe A2L) besitzt einen GWP von 675 – eine Reduktion um rund 68 Prozent gegenüber dem langjährigen Branchenstandard R410A (GWP 2088). Dank der höheren volumetrischen Kälteleistung von R32 sinkt die erforderliche Kältemittelfüllmenge zusätzlich um etwa 20 bis 30 Prozent, was den kältetechnischen CO₂-Äquivalent-Fußabdruck von Industriehallen nachhaltig minimiert.

Vertical Flat Tube Technologie: Wärmeübertragung auf neuem Effizienzniveau

Ein wesentlicher konstruktiver Hebel der City Multi YXM-Außengeräte (Leistungsbereich 22,4 bis 112 kW Kälteleistung) ist der patentierte Vertical Flat Tube (VFT) Wärmetauscher. Anstelle herkömmlicher Rundrohr-Kupferregister setzt Mitsubishi Electric auf eine segmentierte Vollaluminium-Flachrohrgeometrie mit Mehrkammer-Mikrokanälen und Doppelrohrverteiler:

• Homogene Phasenverteilung: Im zweiphasigen Nassdampfgebiet wird die Entmischung von flüssigem und gasförmigem Kältemittel minimiert, wodurch alle Lamellenabschnitte gleichmäßig beaufschlagt werden.
• Verringerter kältemittelseitiger Druckverlust: Die hydrodynamische Reibung im Verflüssiger sinkt spürbar, was die Leistungsaufnahme der invertergesteuerten Scroll-Verdichter drosselt.
• Optimierte Aerodynamik: Die schlankere Bautiefe des Registers senkt den luftseitigen Strömungswiderstand, sodass Axialventilatoren mit reduzierter Drehzahl denselben Volumenstrom fördern. Dies senkt Schallemissionen in Gewerbe- und Mischgebieten erheblich.

| Kenngröße / Parameter | Konventionelles R410A-VRF-System | City Multi YXM-Serie (R32) | | :--- | :--- | :--- | | Kältemittel / GWP | R410A / 2088 | R32 / 675 | | Wärmeübertrager-Konzept | Kupfer-Rundrohr mit Alu-Lamellen | Segmentierter Aluminium-VFT (Flat Tube) | | Maximale Höhendifferenz Außengerät / Innengeräte | bis zu 90 m | bis zu 113 m | | Maximale Gesamtrohrleitungslänge | 750 m | bis zu 1.000 m | | Garantierter Arbeitsbereich im Kühlbetrieb | -5 °C bis +46 °C | -15 °C bis +52 °C Außentemperatur | | SEER (saisonaler Kühleffizienzwert nach EN 14825) | ca. 5,8 – 6,4 | bis zu 7,8 – 8,3 |

Praxis-Dimensionierung: Kühllastabfuhr in einer Logistik- und Montagehalle

Für eine 1.800 m² große Montagehalle mit einer lichten Deckenhöhe von 7,0 m und hoher thermischer Belastung durch Flurförderzeuge, LED-Systeme und Fertigungsautomation soll eine Auslegungskühllast ermittelt werden:

• Transmissions- und Strahlungslast (Dach/Fassade): $42\text{ kW}$
• Interne Lasten (Maschinen, Elektronik, 35 Mitarbeiter): $58\text{ kW}$
• Lüftungsgrundlast (konditionierte Außenluft): $25\text{ kW}$
• Gesamtkühllast $\dot{Q}_{ges}$: $125\text{ kW}$ bei $34,^\circ\text{C}$ Außentemperatur und $22,^\circ\text{C}$ Raumsolltemperatur.

Zur Deckung dieser Maximallast wird eine modulare Kaskade aus zwei YXM-Außengeräteeinheiten mit je 63 kW Nennkälteleistung gewählt. Im Halleninnenraum kommen hochdruckfeste Kanaleinbaugeräte der Serie PEFY-MS200/250VMHS-A zum Einsatz, die über textile Weitwurfdüsen-Systeme betrieben werden. Durch die variable Inverter-Verdichtung modulieren die Systeme stufenlos zwischen 15 und 100 Prozent der Teillast. Im typischen deutschen Sommerbetrieb mit $24\text{ bis }28,^\circ\text{C}$ Außentemperatur arbeitet die Anlage mit exzellenten EER-Werten jenseits von 6,2.

Sicherheitsarchitektur nach DIN EN 378 und IEC 60335-2-40 für A2L-Kältemittel

Da R32 gemäß ISO 817 in die Sicherheitsgruppe A2L (schwer entflammbar, geringe Toxizität) eingestuft ist, verlangt die europäische Norm DIN EN 378 präzise Sicherheitsvorkehrungen in Bezug auf die maximale Raumkonzentration (Practical Limit / Grenzwert $LFL \times 0{,}2 = 0{,}061\text{ kg/m}^3$). Während hohe Hallenschiffe aufgrund des immensen Raumvolumens unkritisch sind, erfordern untergeordnete Hallenbüros, Sozialräume und Meisterbuden ein verlässliches Sicherheitskonzept.

Die YXM-Architektur begegnet dieser Vorgabe durch integriertes Risikomanagement:

1. Sensorische Überwachung: Werkseitig integrierte optische oder Halbleiter-Kältemittelsensoren in den Innengeräten detektieren kleinste Kältemittelkonzentrationen im Millisekundenbereich.
2. Sektionierende Absperrventile: Bei Detektion steuert das System interne Absperrventile an. In R2-Zweileiter-Systemen trennt der zentrale BC-Controller den betroffenen Leitungsstrang vollständig vom Ringnetz ab.
3. Redundanter Weiterbetrieb: Während der leckagebehaftete Raumzweig schlagartig isoliert wird, verbleiben die Kühlkreise der Haupthalle und Fertigungslinien vollumfänglich in Betrieb. Produktionsausfälle werden wirksam verhindert.

Integration in die Gebäudeautomation und Regelungsstrategien

In modernen Gewerbebauten interagiert die Hallenkühlung eng mit Gebäudeleitsystemen (GLT) über standardisierte Protokolle wie BACnet IP oder Modbus TCP. Mittels nativer Schnittstellen werden Sollwerte bedarfsgerecht dynamisiert:

• Gleitende Verdampfungstemperaturregelung (Auto-Shift): Bei niedriger Teillast hebt die Steuerung die Verdampfungstemperatur automatisch von $6,^\circ\text{C}$ auf bis zu $12,^\circ\text{C}$ an. Das verringert die Entfeuchtung auf das notwendige Maß und spart bis zu 18 Prozent elektrische Antriebsenergie.
• Netzdienlichkeit und Lastmanagement: Zur Einhaltung der Netzanforderungen nach § 14a EnWG und zur Nutzung dynamischer Industriestromtarife kann das Gesamtsystem in vier Leistungsstufen (100 %, 80 %, 60 %, 0 %) abgeregelt oder bei PV-Überschuss auf Vorkühlung gefahren werden.
• Kombination mit Enthalpie-Lüftung: In Verbindung mit dezentralen Lossnay-Frischluftsystemen wird die Abluftwärme über Kreuzstrom-Enthalpietauscher regeneriert, wodurch die feuchte und thermische Hallen-Frischluftlast vor Eintritt in die DX-Register signifikant vorkonditioniert wird.

Wirtschaftlichkeit und BEG-Förderperspektiven

Industrielle Kühlsysteme unterliegen strengen Amortisationsvorgaben. Dank der hohen jahreszeitlichen Effizienzkennzahlen erfüllen die YXM-Außengeräte die anspruchsvollen Grenzwerte der Bundesförderung für effiziente Gebäude (BEG) für reversible Luft-Luft-Wärmepumpen. Bei ganzheitlicher Hallenmodernisierung sichern Zuschüsse des Bundesamts für Wirtschaft und Ausfuhrkontrolle (BAFA) erhebliche Investitionsentlastungen.

Für Fachplaner, TGA-Ingenieure und gewerbliche Betreiber, die bestehende Hallen auf zukunftsfähige R32- oder R290-Systeme umrüsten wollen, bietet das herstellerunabhängige Fachportal Klimacorner.de umfassende technische Dokumentationen, hydraulische Integrationskonzepte und kompetente Projektierungsberatung.
