Kältetechnik im Wandel: Herausforderungen für Chiller und Kaltwassersätze

Die novellierte europäische F-Gase-Verordnung stellt Kälteanlagenbauer, Fachplaner und Betreiber vor fundamentale Aufgaben: Sinkende Quoten für teilfluorierte Kohlenwasserstoffe (HFKW) fordern den zügigen Umstieg auf Kältemittel mit deutlich verringertem Global Warming Potential (GWP). Gleichzeitig verlangen die Richtlinien des Gebäudeenergiegesetzes (GEG) und die Ökodesign-Vorgaben nach Höchstwerten bei der saisonalen Energieeffizienz (SEER/SEPR). Im industriellen Kälteanlagenbau sowie in der gewerblichen Prozesskühlung liegt der Schlüssel in technologisch präzise abgestimmten Kaltwassersätzen, die Kältekreisprozess, Verdichtertechnik und Hydraulik zu einem robusten Gesamtsystem verbinden.

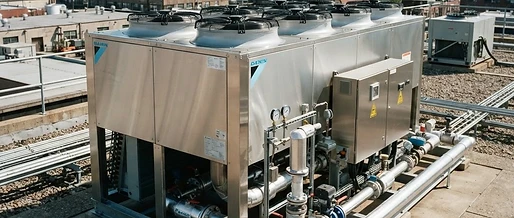

Hersteller Daikin begegnet diesem Paradigmenwechsel mit einer konsequenten Weiterentwicklung seiner Kaltwassersatz- und Chiller-Plattformen. Vom luftgekühlten Kaltwassersatz mit Scroll-Verdichtern bis hin zu großvolumigen wassergekühlten Systemen mit stufenlos regelbaren Inverter-Schraubenverdichtern setzt das Unternehmen auf geschlossene, werkseitig hermetisierte Kältekreise, um Kältemittelinhalte zu minimieren und maximale thermodynamische Gütegrade zu erreichen.

Thermodynamische Grundlagen der Kompressionskältemaschine

Der klassische linksdrehende Kreisprozess einer Kältemaschine basiert auf vier thermodynamischen Zustandsänderungen des Kältemittels:

1. Verdampfung (isobar/isotherm): Das flüssige Kältemittel nimmt bei niedrigem Druck im Verdampfer (beispielsweise einem Plattenwärmetauscher oder Rohrbündelwärmetauscher) Wärme aus dem Kaltwassernetz auf und wechselt in den gasförmigen Zustand. Eine definierte Überhitzung schützt den Verdichter vor Flüssigkeitsschlägen.
2. Kompression (polytrop bis isentrop): Der Verdichter hebt das Sauggas auf Verflüssigungsdruckniveau an, wobei Enthalpie und Temperatur des Kältemittels steigen.
3. Verflüssigung (isobar/isotherm): Im Verflüssiger (luftgekühlt über Lamellenrohr-Wärmetauscher oder wassergekühlt) gibt das Heißgas seine Wärme an die Umgebung oder ein Rückkühlwerk ab und kondensiert. Eine gezielte Unterkühlung sichert den flüssigen Zustand vor dem Expansionsorgan.
4. Expansion (isenthalp): Das elektronische Expansionsventil (EEV) drosselt das flüssige Kältemittel vom Hochdruck- auf das Verdampfungsdruckniveau, womit der Kreislauf von neuem beginnt.

Der theoretische Grenzfall für die Kälteerzeugung wird durch den Carnot-Wirkungsgrad $\varepsilon_C$ beschrieben, berechnet aus der absoluten Verdampfungstemperatur $T_0$ und der Verflüssigungstemperatur $T_c$ in Kelvin: $$\varepsilon_{C} = \frac{T_0}{T_c - T_0}$$ In realen Anlagen wird der energetische Wirkungsgrad über den Energy Efficiency Ratio (EER) beziehungsweise den Seasonal Energy Performance Ratio (SEPR) nach EN 14511 und EN 14825 bewertet. Je geringer der Temperaturhub zwischen Verdampfung und Verflüssigung ist, desto geringer fällt die Verdichterarbeit aus.

Verdichter-Innovationen: Daikin Inverter-Schrauben- und Scrolltechnologie

Ein wesentlicher Effizienztreiber moderner Daikin Kaltwassersätze ist der hausintern entwickelte Inverter-Schraubenverdichter. Während klassische Schraubenkompressoren über mechanische Schieberregelungen stufenweise entlastet wurden – was zu thermodynamischen Drosselverlusten im Teillastbetrieb führte –, modulieren frequenzgeregelte Schraubenverdichter die Drehzahl stufenlos.

Funktionsweise des Inverter-Schraubenkompressors

• Direktantrieb und variabler Volumenverhältnis-Mechanismus (VVR): Daikin integriert in seine Verdichter eine dynamische Anpassung des inneren Verdichtungsverhältnisses. Das verhindert Über- oder Unterverdichtung, wenn sich die Verflüssigungstemperaturen witterungsbedingt ändern.
• Kältemittelgekühlter Frequenzumrichter: Um Betriebssicherheit bei extremen Außentemperaturen zu gewährleisten, wird der Inverter direkt über den Kältemittelstrom gekühlt. Dies schützt empfindliche Leistungshalbleiter vor thermischer Überlastung.
• Ölabscheidung und Schmierstoffmanagement: Hocheffiziente mehrstufige Zyklon-Ölabscheider stellen sicher, dass das Kältemaschinenöl im Verdichter verbleibt und die Wärmeübertragungsflächen in Verdampfer und Kondensator nicht durch isolierende Ölfilme degradiert werden.

Für kleinere bis mittlere Kälteleistungen setzt Daikin auf hermetische Inverter-Scrollverdichter, die durch kontinuierliche Verdichtung geringe Pulsationen und minimale Anlaufströme aufweisen.

Kältemittelstrategie: R32, R1234ze und R513A im technischen Vergleich

Die Wahl des passenden Kältemittels hängt eng mit Sicherheitsanforderungen (Klassifizierung nach DIN EN 378), volumetric cooling capacity und thermodynamischer Eignung zusammen. Daikin verfolgt hierbei ein differenziertes Portfolio je nach Leistungsbereich:

| Kältemittel | Sicherheitsklasse | GWP (AR4) | Normal-Siedepunkt | Typischer Einsatzbereich | | :--- | :--- | :--- | :--- | :--- | | R-32 (Difluormethan) | A2L (schwer entflammbar) | 675 | -51,7 °C | Luftgekühlte Chiller bis ca. 1.000 kW, VRF, Multisplit | | R-1234ze(E) (HFO) | A2L (schwer entflammbar) | < 1 | -19,0 °C | Große Schrauben- und Zentrifugalchiller, Innenaufstellung | | R-513A (Drop-in-Gemisch) | A1 (nicht brennbar) | 631 | -29,2 °C | Chiller mit Schraubenverdichtern als R134a-Ersatz | | R-134a (Altbestand) | A1 (nicht brennbar) | 1.430 | -26,1 °C | Sukzessiver Phase-down durch F-Gase-Regularien |

Das Kältemittel R32 zeichnet sich gegenüber herkömmlichem R410A durch eine um rund 10 % geringere Dichte im dampfförmigen Zustand und verbesserte Wärmeleitfähigkeit aus. Kältetechniker profitieren von geringeren Druckverlusten in den Leitungen und einer theoretischen Leistungszahlverbesserung von rund 5 bis 9 %. Bei R-1234ze wiederum ermöglicht der extrem niedrige GWP-Wert von unter 1 eine zukunftssichere Planung ohne F-Gas-Verwendungsbeschränkungen, erfordert jedoch aufgrund des höheren spezifischen Sauggasvolumens größere Verdichterhubvolumina.

Hydraulische Einbindung und Systemoptimierung im Kälteanlagenbau

Ein Kaltwassersatz arbeitet nur so wirtschaftlich wie das hydraulische Netz, in das er eingebunden ist. In der Praxis der Gewerbe- und Prozesskälte kommt es auf zwei Kernfaktoren an: die Gewährleistung des Mindestvolumenstroms und die korrekte Bemessung des hydraulischen Pufferspeichers.

Auslegung des Mindest-Pufferspeichervolumens

Um Taktzyklen des Verdichters auf ein materialschonendes Maß zu begrenzen, muss das Anlagenvolumen eine Mindestlaufzeit garantieren. Das erforderliche Speichervolumen $V_{Puffer}$ in Litern berechnet sich nach der bewährten Faustformel: $$V_{Puffer} = \frac{\dot{Q}0 \cdot t{min}}{\rho \cdot c_p \cdot \Delta T}$$ wobei:

• $\dot{Q}_0$: kleinste regelbare Teillaststufe des Chillers (kW)
• $t_{min}$: minimale Laufzeit des Verdichters (typisch 360 bis 600 Sekunden)
• $\rho$: Dichte des Wärmeträgers (Wasser $\approx 1,0,\text{kg/l}$)
• $c_p$: spezifische Wärmekapazität ($4,18,\text{kJ/(kg\cdot K)}$)
• $\Delta T$: zulässige Hysterese der Kaltwassertemperatur (z. B. $4,\text{K}$)

Beispielrechnung aus der Praxis

Ein Kaltwassersatz mit einer minimalen Inverter-Teillastleistung von $\dot{Q}0 = 25,\text{kW}$ soll mit einer Mindestlaufzeit von $t{min} = 480,\text{s}$ und einer Hysterese von $\Delta T = 3,5,\text{K}$ betrieben werden: $$V_{Puffer} = \frac{25 \cdot 480}{1,0 \cdot 4,18 \cdot 3,5} = \frac{12.000}{14,63} \approx 820,\text{Liter}$$

Reicht das im Rohrleitungsnetz vorhandene Wasservolumen hierfür nicht aus, muss ein hydraulischer Entkoppelungsspeicher integriert werden. Bei modulierenden Inverter-Chillern sinkt $\dot{Q}_0$ deutlich ab, was das erforderliche Puffervolumen gegenüber Ein/Aus-geregelten Anlagen merklich reduziert.

Regelung über den Daikin intelligent Chiller Manager (iCM)

In kaskadierten Chiller-Systemen übernimmt die übergeordnete Systemregelung (wie der Daikin iCM) das Sequencing. Statt alle Kaltwassersätze mit gleicher Last zu betreiben, wählt der Algorithmus jene Betriebspunkte, an denen die Verdichter ihren optimalen isentropen Wirkungsgrad erreichen. Zudem ermöglicht der Einsatz frequenzgeregelter Primär- und Sekundärpumpen (Variable Primary Flow – VPF) eine bedarfsgerechte Reduktion der hydraulischen Pumpleistung bei konstanter Vorlauftemperatur.

Wartung, Dichtheitsprüfung und F-Gase-Dokumentation

Für Kältefachbetriebe schreibt die europäische Verordnung (EU) 2024/573 strenge Prüfintervalle vor, die sich nach der Kältemittelfüllmenge umgerechnet in $\text{CO}_2$-Äquivalente bemessen:

• Ab 5 Tonnen $\text{CO}_2$-Äquivalent: Dichtheitsprüfung alle 12 Monate (alle 24 Monate bei Vorhandensein eines Leckage-Erkennungssystems).
• Ab 50 Tonnen $\text{CO}_2$-Äquivalent: Dichtheitsprüfung alle 6 Monate (alle 12 Monate mit automatischem Erkennungssystem).
• Ab 500 Tonnen $\text{CO}_2$-Äquivalent: Dichtheitsprüfung alle 3 Monate (alle 6 Monate mit Erkennungssystem).

Bei Daikin Chillern mit werkseitig integrierten Schnellschlüssen, Drucksensoren und kontinuierlicher Fernüberwachung (Daikin on Site) lassen sich Druckabfälle frühzeitig detektieren. Dies minimiert Kältemittelverluste und sichert den Nachweis im elektronischen Betriebstagebuch.

Fazit und Ausblick für Fachhandwerk und Planung

Die Transformation der Gewerbe- und Prozesskälte verlangt durchdachte Ingenieuransätze. Die Kombination aus Low-GWP-Kältemitteln wie R-32 oder R-1234ze, stufenloser Inverter-Schraubentechnik und intelligenter hydraulischer Systemeinbindung liefert sowohl ökologische Konformität als auch wirtschaftliche Betriebskosten.

Für Kälte- und Klimafachbetriebe, Industrieunternehmen und Planer bietet das Fachportal www.klimacorner.de umfassende herstellerübergreifende Beratung, technische Auslegungshilfen sowie direkte Bezugsquellen für moderne Kaltwassersatz-Systeme, Wärmepumpen und Klimatechnik.
